您的位置： 首頁 > 成功案例 > 高速電主軸NR-403E應用于船舶業接線端子排銑削案例

高速電主軸NR-403E應用于船舶業接線端子排銑削案例

龐大的船舶，有不計其數的小零件，而今天介紹的是船舶用接線端子排的銑削案例，生產端子的其中一道工序銑削，用的是日本NAKANISHI高速電主軸 NR-403E進行加工的，下面松本機電就來介紹一下日本NAKANISHI高速電主軸NR-403E端子銑削這道工序的案例。

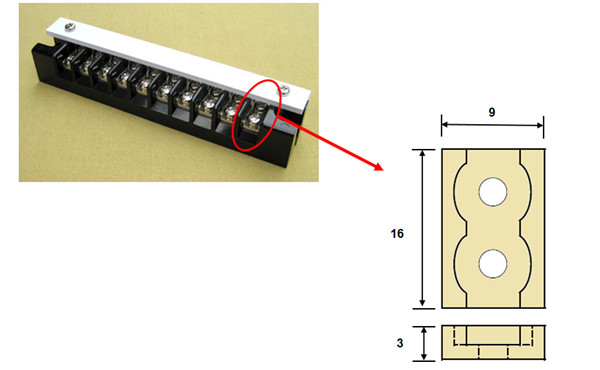

　　船舶用接線端子排，是電鍍黃銅涂層的組件，端子的生產加工要經過鑄模成型，切割，鉆孔，銑削，電鍍等。銑削的這道工序就由日本NAKANISHI高速電主軸 NR-403E來完成。看下圖可知，需要銑削出這個下圖那個形狀，是使用配有NAKANISHI高速電主軸的特殊加工設備進行銑削完成。

　NAKANISHI高速電主軸NR-403E銑削端子時的參數：

　　主軸：NR-403E

　　加工時主軸轉速：7500轉/min

　　馬達轉速：30000轉/min

　　切削深度：AP0.1xAe0.5mm

　　銑刀：直徑4mm

高速電主軸NR-403E

加工案例

　　船舶用接線端子排的一直都有在使用，所以生產端子在銑削時一直有使用日本NAKANISHI高速電主軸來加工的，有些客戶會擔心這個主軸力度不夠，可添加減速器進行增加力度，所以不用擔心。日本NAKANISHI高速電主軸不止可以銑削、還應用于PCB板分板切割，作為鉆靶機主軸。
