很多客戶在購買了KROEPLIN卡規后，不知如何使用，甚至有操作不當導致損壞的。松本機電針對這個問題，專門通過文字圖片來講解一下KROEPLIN卡規的使用方法和注意事項。

衷心感謝您對我們的信任、購買我們的KROEPLIN卡規。

不要嘗試拆解或更換卡規的內部部件。勿調整測臂。卡規勿摔或震。保護卡規遠離高溫、濕度、塵土。請在+20/‐10℃的范圍內使用卡規以獲得更好的精度和重復性。

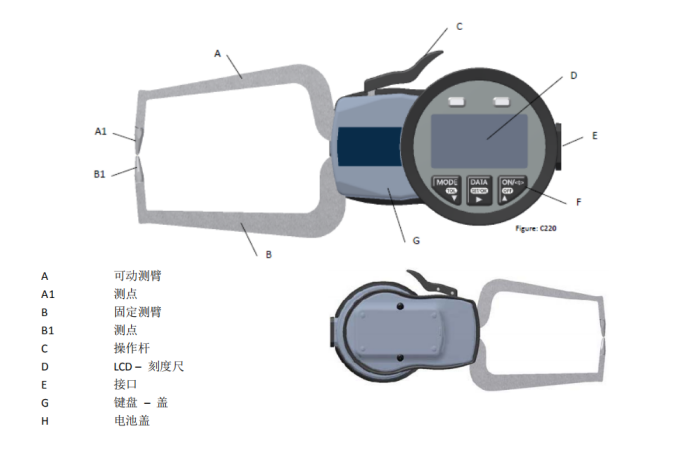

簡要概述KROEPLIN卡規各部位的作用：

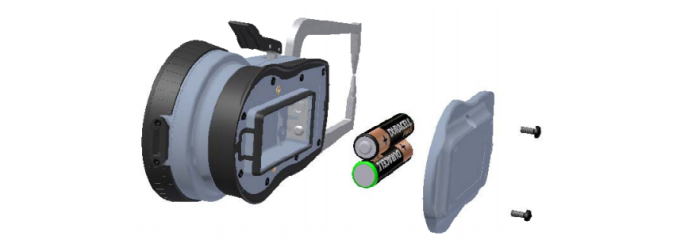

首次使用卡規須將隨機的電池裝入。 使用附帶的螺絲刀擰松螺絲并打開電池蓋，裝入電池。更換電池后蓋上后蓋并擰緊螺絲。附送的電池不可充電。小心蓋上電池蓋，注意保持清潔。如果超過 3 個月不適用卡規，須將電池取出，電池泄漏會損壞卡規。

測量操作：

 完全按下測臂的操作桿，將卡規卡到測量位置。

為了保護測點（A1+B1）和可動測臂（A），將卡規放到被測位置而不要碰觸工件。
測量過程中，輕握卡規，控制桿（C ）應該放開。

為了獲得正確的測量值，請旋轉或移動卡規，從顯示屏讀取最小值或最大值。

每次測量序列開始前請使用量塊進行對比測量（à零點調整）

卡規首次啟動時啟動“Absolute ‐Mode 絕對測量模式”和“Standard program 標準程序”

啟動卡規時，會顯示最后一次測量程序

如果在設置菜單超過 30 秒沒有按任何按鍵，卡規會切換回最后一次使用的測量模式。設置中的改變將被采用。

Absolute ‐ Mode 絕對測量模式/Relative – Mode 相對測量模式

如果啟動絕對測量模式，測量將以零點為基準進行。（此模式在首次使用或恢復出廠設置后啟動） 如果啟動相對測量模式，測量將以參考值（校對規）為基準進行。此模式用于比較測量。 MIN / MAX / HOLD 和 TOL 程序時，也可切換 Absolute‐/Relative – Mode 絕對測量模式和相對測量模式。

程序：TOL 公差

  TOL 程序用于在測量時輔助檢查公差。 公差標記（22），紅色 LED（13）和綠色 LED（14）在此程序處于激活狀態。 工件超差時紅 LED 亮起（舍棄的工件）。 工件在公差范圍內時綠 LED 亮起（好工件）。

 KROEPLIN卡規在使用時出現的錯誤報告：

l ERR 01 – 未知輸入（輸入不支持）

l ERR 02 ‐  未知輸入（輸入不支持）

l ERR 06 – 公差限超出接受范圍

l ERR 07 – OFFSET 偏差超出接受范圍à卡規須返回維修中心檢測

l ERR 08 – 相對測量模式里的參考點超出指示范圍
