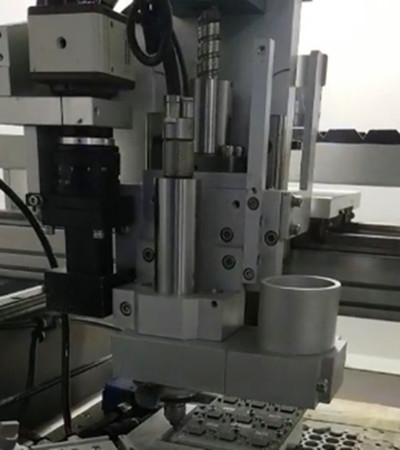

在PCB分板機行業中，很多都會選擇直徑小，高轉速的分板機主軸，在購買以后，在安裝的時候該注意些什么？下面松本機電就來說一下，NAKANISHI分板機主軸 在安裝的時候要注意的事項。

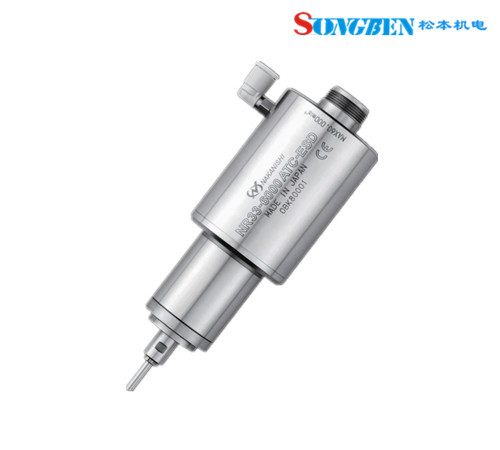

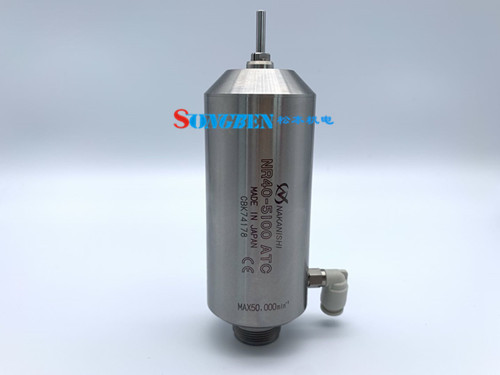

PCB分板，因其機器結構小，會選擇小直徑、高轉速的分板機主軸，并且在封閉的生產車間，對噪音的要求要降到低點，而又想生產效率高，其實選擇NAKANISHI分板機主軸，其特點就是體積小，轉速高，精度高的特點。直徑在20-50mm之間可選，轉速可達到60000轉，跳動精度在1μm以內，常用于分板機主軸的型號有NR-3060S、NR453E、NR40-5100 ATC、NR50-5100 ATC等，現在還出了一款防靜電分板機主軸NR33-6000ATC-ESD,更適合PCB板分板切割。
夾具在鎖緊過程中，要嚴格控制好緊固的力度，這樣才會避免緊固過緊，導致分板機主軸損壞，只有嚴格按照以下列表內的測試數據來緊固主軸，主軸使用壽命才會有更好的提高，實質緊固主軸的力度的數值是有嚴格規定的。下面是根據不同夾具緊固時，參照的測試標準值如下表格：
|
扭力板手力值及單位（N.M） |
運轉未緊固電流值 （ma） |
緊固完成電流允許值 |
緊固狀態 |
|
0 |
137 |
-------- |
未安裝 |
|
0 |
137 |
-------- |
未固定 |
|
5 |
137 |
-------- |
未緊固 |
|
6 |
137 |
-------- |
未緊固 |
|
7 |
137 |
--------- |
未緊固 |
|
8 |
138 |
+1 |
已緊固 |
安裝過程中要嚴格按照上所示來測試緊固螺絲力值
緊固螺絲前控制器必須要正常開啟如上圖所示
