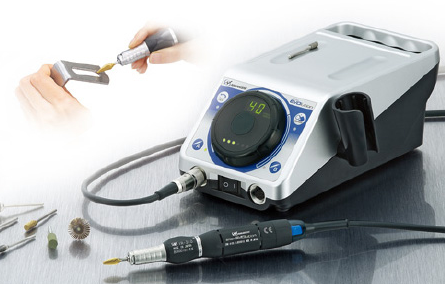

日本NAKANISHI電動打磨機EV410-230此產品專為打磨，拋光，修模，鏡面加工范圍廣泛的材料從鋁模具硬質合金模具?？梢允褂酶鞣N各樣的工具，如金剛石打磨頭，各種橡膠磨頭，各種羊毛及其他柄徑3mm 打磨工具。如何使用？請看松本機電技術工程師的介紹.
|
產品標準配件： 1.型號：EV410-230 2.產品類別：無碳刷電動打磨機 3.套件內容：電源控制（NE249) 1 個 4.扭矩馬達：（ENK-410S) 1 支 5.打磨頭：IR-310 1 支 6.標準配件：彈簧夾頭Ф3mm（CHH-3.0), Ф2.35mm(CHH-2.35)夾頭：1 個機頭架：1個 7.開口扳手（7*5.1):1 把L 型扳手：1 把 卡位扳手(K-233):2 枚 8.打磨頭紡織插架1 個 |

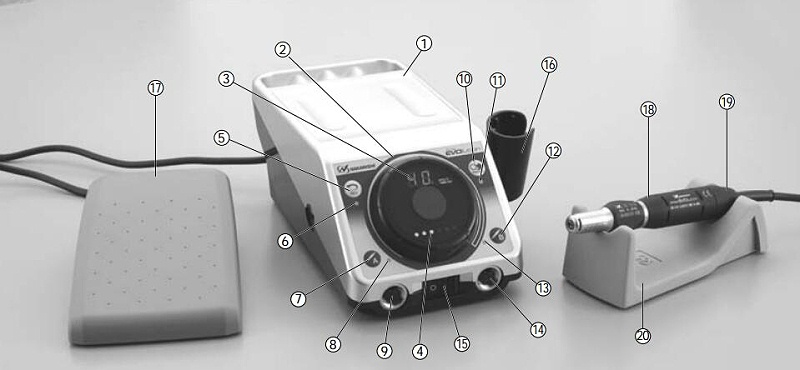

EV410-230打磨機介紹：
1.機體電源 2.轉速調整盤
3.轉速顯示 4.LED 負荷顯示燈
5.反轉按鍵 6.反轉LED 顯示燈
7.開關按鍵A 8.打磨筆A 啟動LED 顯示燈
9.打磨筆連接插口A 10.轉速固定
11.轉速固定LED 顯示燈 12.開關按鍵B
13.打磨筆A 啟動LED 顯示燈B 14.打磨筆連接插口B
15.電源開關 16.打磨筆放置插架
17.腳踏開關(選配） 18.打磨筆
19.按鍵開關 20.打磨筆放置架

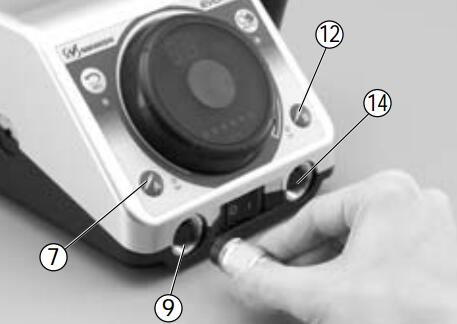

打磨筆連接：
|
1 打磨筆連接（如左圖1） 使用連接打磨筆有A (9),B (14) 倆個插口， 可以連接兩只打磨筆，但是兩只打磨筆不 能同時使用。連接A 插口時按A （7）啟 動按鍵就可以啟動打磨筆。也可以按打磨 筆上面的啟動鍵。 2.腳踏開關連接。 機體電源后面有一插口，用來連接腳踏開 關。 |
①機體電源
②轉速調整盤，用來調整打磨筆轉速。
③轉速顯示，轉速是以1000 為單位，（如顯示是40，
表示當前轉速為40000 轉/min-）
④LED 負荷顯示燈?？偣灿? 個LED 顯示燈，3
綠2 橙1 紅。紅色表示在允許范圍內，橙色表示過
載，紅色表示過載即將斷開運行。
⑤反轉按鍵
⑥當LED 燈亮起時，表示當前狀態處于反轉運行。
⑦啟動按鍵A，連接打磨筆可以按此鍵啟動。
⑧當LED 燈亮起時，表示當前處于運行狀態。
⑨連接插口，連接打磨筆。
⑩FIXPEED 按鍵是速度固定，有些打磨頭轉速不能過高，可以長按FIXPEED 按鍵將轉速固
定在允許范圍內，以保證使用安全。如需要取消轉速，先將打磨筆處于停止?fàn)顟B(tài)，按FIXPEED
鍵取消，將轉速調至所需轉速在啟動。（FIXPEED 設置最高30000min-）
11.當FIXPEED LED 燈亮起時，表示當前轉速已固定。相反，當FIXPEED LED 熄滅時，
表示固定轉速已經取消。
12.啟動按鍵B，連接打磨筆可以按此鍵啟動。
13.當LED 燈亮起時，表示當前處于運行狀態。
14.連接插口，連接打磨筆。
15.電源總開關，打磨機停止運行可以按此鍵將電源斷開。

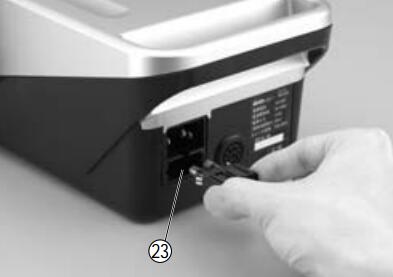

保險更換：
|
保險在機體電源箱后端電源插口下方（如左圖23），如果在
使用過程中插錯電源或者電壓不穩定導致保險燒掉需要更換保
險絲。（請勿在保險燒掉后繼續使用，這樣會導致電源內部電
板燒毀） 。取出保險更換新保險即可。（ T1.6AH250V for
120V,T300mAH250V for 230V) |
|

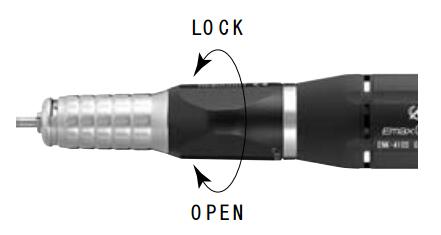

打磨筆前端上有標注Open（打開）和Lock（鎖緊）。 采用左松右緊，左示意圖。旋轉至Open （打開）前 端夾頭會打開，可以裝夾工具。如金剛石打磨頭，各 種橡膠磨頭，各種羊毛頭等其他柄徑3mm 工具。如 需裝夾2.35mm 工具，請更換2.35mm 夾頭。打磨筆 在旋轉使用時請勿旋轉打開更換工具，這樣會損傷打 磨筆內部。 |
注意：在旋轉Open（打開）或者LOCK（鎖緊）過程中，中間設有夾持固定狀態，不管是
打開還是鎖緊都會感覺到一聲輕響，請勿在此位置啟動，這樣會出現報警。

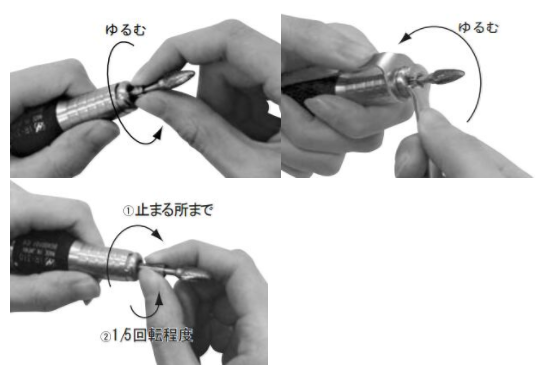

①如果使用需要更換夾頭，更換夾頭前請將機體電源關閉，在標準配件里配有可以拆裝夾
頭的扳手。(參照圖一）將夾頭松開。
②夾頭松開后可以用手快速松開
③取出夾頭，更換所需要的夾頭，鎖緊即可。
如果您在使用NAKANISHI打磨機EV410-230過程中有任何問題,請您聯系松本機電.專業的技術工程師為您解答.
