日本nakanishi主軸廠家新推出一款主軸，E4000系列的主軸BMS-4040-RGD，這款主軸不同于BMS-4040,BMS-4040-RGD主軸可以搭配4個軸承，因此剛性增加了，保持其性能的基礎上長度縮短了，下面松本機電小編就以BMS-4040-RGD與BMS-4040這兩款主軸做對比，看新款主軸有什么特性。

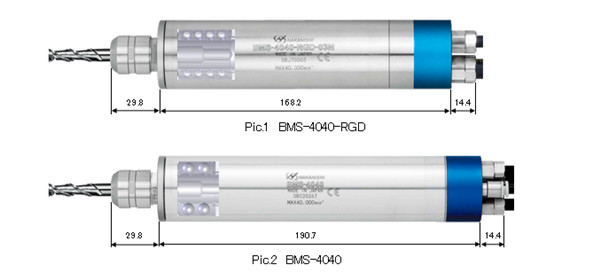

nakanishi主軸E4000系列新款主軸BMS-4040-RGD的特性：可以搭配4個軸承，因此剛性增加了，保持其性能的基礎上長度縮短。看下圖所示：

BMS-4040-RGD與BMS-4040的靜態的剛性對比，下面就以圖解的方式來分析對比：

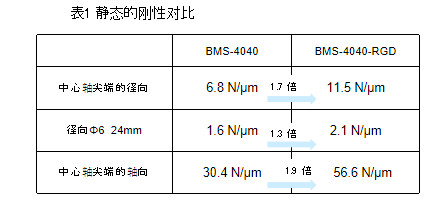

靜態的剛性對比表

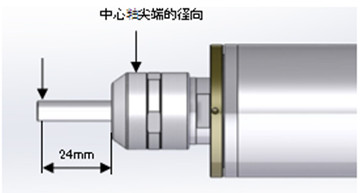

測量位置

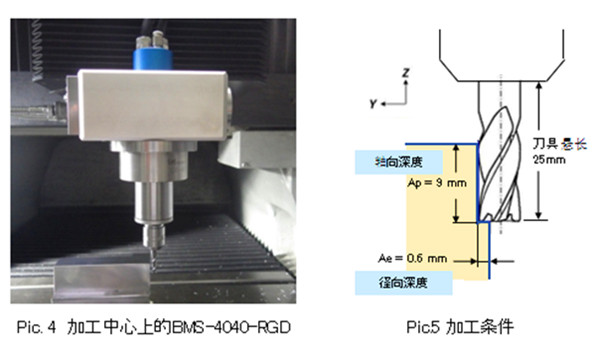

機器：Sodick MC430L加工中心

刀具：2刃Φ6銑刀

NS Tool AL3D-2

工件：鋁合金（A5052）長100×寬40×厚60

冷卻液：油霧

條件：

轉速：40000min-1

進給：1600mm/min

軸向深度：Ap=9mm

徑向深度：Ae=0.6mm

盡管刀具預留較長，剛性提高后的BMS-4040-RGD依然高性能和加工品質。

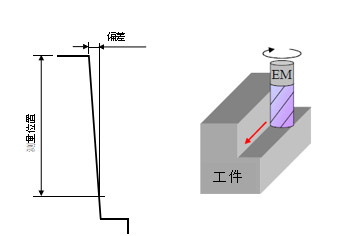

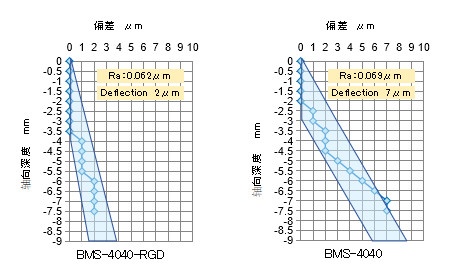

打磨過程中的偏差量

偏差量圖解

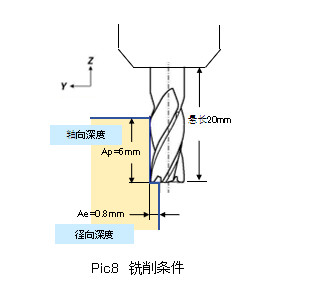

銑削條件的對比：

刀具：2刃Φ4銑刀（NS Tool AL3D-2）

工件：鋁合金A5052（長100×寬40×厚50）

機器：加工中心（Sodick MC430L）

冷卻液：油霧

主軸轉速比例表

進給量通過不同的轉速進行調節，形成一個主軸轉速比例表，銑削效率通過2倍的轉速和進給得到很大的提高，若負載指示燈顯示2個綠燈，可繼續運行，這個可以達到良好的表面拋光效果。如圖所示：

銑削條件

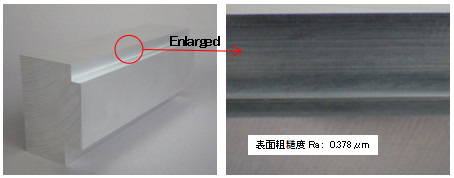

高轉速銑削后的拋光表面

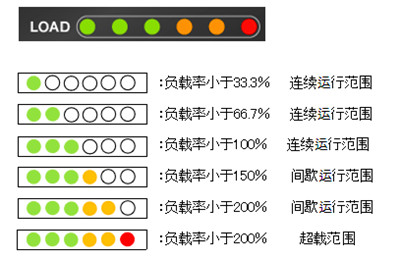

主軸E4000控制器負載指示燈

加工負載和額定負載通過LED指示燈來監控的，不同指示燈的顏色亮度，會有提示信息。如下圖所示：

扭力和功率曲線圖

當指示燈顯示4個燈（3個綠燈和1個黃燈），超載情況開始存在，超載運行僅限短時間內操作，被允許的時長如下：

4個燈（3綠+1黃）：30秒

5個燈（3綠+2黃）：10秒

6個燈（3綠+2黃+1紅）：5秒

當超過以上時間，馬達捋停止運轉。

以上就介紹了日本nakanishi主軸E4000新主軸BMS-4040-RGD的特性，相對于BMS-4040主軸來說，新主軸的性能更好。
