偏心檢查器，看字面上意思能夠明白，就是拿來測量機械工具、齒輪的偏轉的，以及各種工件的真圓度的。今天松本機電小編就來介紹一款日本RSK偏心檢查器的型號以及工作原理。

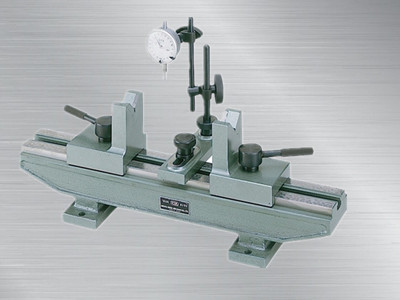

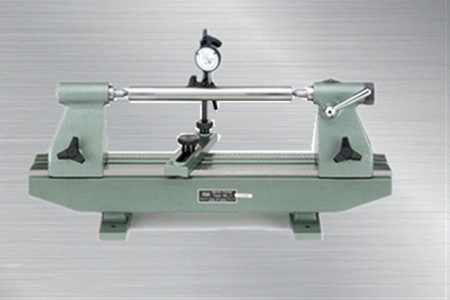

日本RSK偏心檢查器是按照工件大小分來分為不同類型的，常用的型號是標準型和P型。
P型：
|
|
型號 |
臺長 |
臺寬 |
臺高 |
中心距 |
臺面平行度 |
臺面/中心測定面平行度（μ） |
中心頂針/測定面平行度 |
|
|
（μ） |
（μ） |
||||||
|
|
P-1 |
380 |
81 |
65 |
150 |
5 |
5 |
10 |
|
|
P-2 |
420 |
81 |
72 |
200 |
5 |
5 |
10 |
|
|
P-3 |
530 |
83 |
90 |
300 |
5 |
5 |
10 |
標準型：
|
型號 |
臺長 |
臺寬 |
臺高 |
中心距 |
臺面平面度um |
臺面/中心頂針平行度um |
中心頂針測定面平行度um |
|
NO.1 |
750 |
115 |
130 |
400 |
6 |
5 |
10 |
|
NO.2 |
1200 |
160 |
230 |
800 |
8 |
8 |
15 |
|
NO.3 |
1800 |
200 |
300 |
1200 |
10 |
10 |
20 |
日本RSK偏心檢查器的工作原理：偏心檢查器是優質鑄鐵制成，精磨加工制作而成的。
工作原理就是利用兩頂尖定位軸類工件，通過轉動被測工件，測頭在被測零件徑向方向上直接測量零件的徑向跳動誤差，進而辨別工件是否有偏轉。
日本RSK偏心檢查器還有其他的型號，比如直立式、帶RV型和滑軌式，都常用于與機械工具和檢查工件中。
