您的位置： 首頁 > 成功案例 > SCM435鋼鉆孔加工，NAKANISHI高速電主軸BMS-4020大扭矩鉆孔案例

SCM435鋼鉆孔加工，NAKANISHI高速電主軸BMS-4020大扭矩鉆孔案例

NAKANISHI高速電主軸在鉆孔加工，一直都有涉及，不管是鋁件、鋼件，還是注塑件等材質。這次的加工案例是對SCM435鋼原材料進行鉆3.2mm孔，因其硬度較硬，需要用到大扭矩高速電主軸 BMS-4020，其功率高達1200W，扭矩高達1N·m。

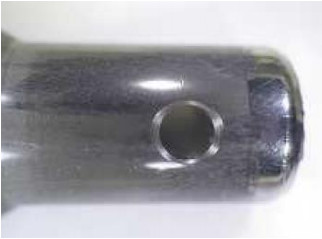

SCM435鋼鉆

NAKANISHI大扭矩高速電主軸BMS-4020鉆3.2mmSCM435鋼材孔案例內容：

　　加工材質：SCM435原材料（合金結構鋼）

　　加工方式：Φ3.2 × 11L 鉆頭貫通工具突出22mm

　 加工方案及切削條件：

　　加工機床：Sodick制MC（MC 430L）

　　加工工具：硬質合金SP中心90SPC2.0×6CB

　　Nachiφ3.2硬質合金鉆頭AQDSφ3.2

　　加工主軸：NAKANSIHI高速電主軸 BMS-4020/E4000

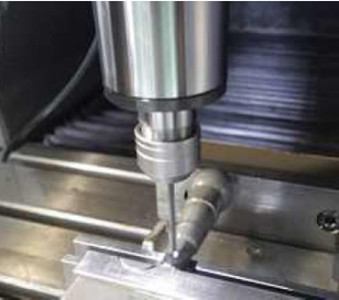

鉆孔加工

切削條件：

加工條件	工具制作商加工建議	中西加工建議
切割速度（m/min）	60	90
轉速（min-1）	6000	9000
進給量（mm/rev）	0.083	0.08
進給速度（mm/min）	500	720
步進量	-	7.0/13.0
E4000控制器裝載儀表	-	4負載燈可進行同一鉆頭加工

　鉆孔主軸基本參數：

　　電主軸：BMS-4020

　　轉速：20000min-1

　　功率：1200W

　　精度：1μm以內

　　扭矩：1N·m

　　直徑：40mm

　　重量：1.5kg

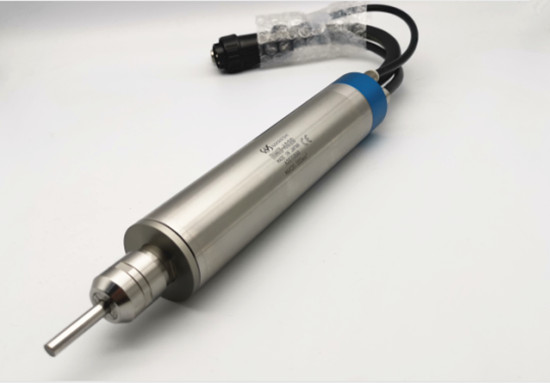

高速電主軸BMS-4020

　　SCM435鋼材鉆孔，其材質的硬度，選用的高速電主軸 一定需要扭矩大的，BMS-4020電主軸的扭矩是較大的了，所以選擇這款大扭矩、大功率電主軸，鉆這種材質的孔是沒有問題的。
