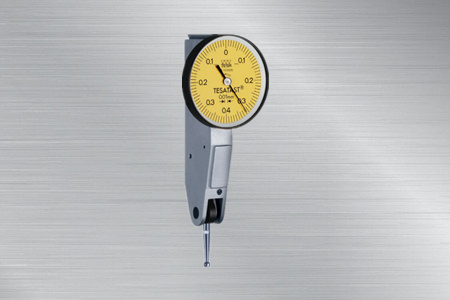

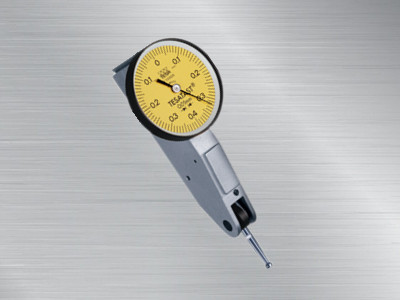

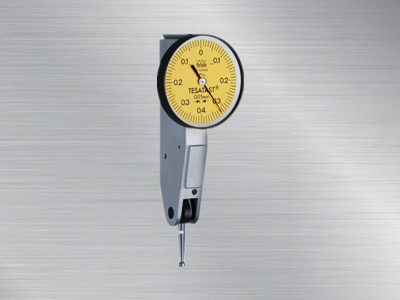

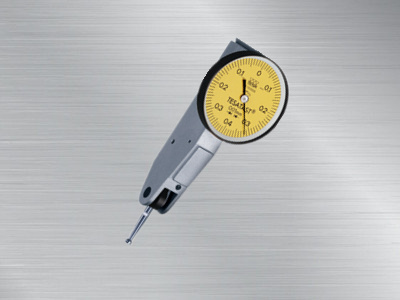

01810006瑞士TESA杠桿百分表，標準型杠桿指示表，測量范圍0.8mm，分度值0.01mm，表盤直徑38mm。內置7個紅寶石軸承,對磁場不敏感,滾珠軸承杠桿系統，測量桿旋轉達240°,全金屬結構，非常堅固。適合于車間和計量室使用，特別適合于在平板上作比較測量，例如測形位公差及軸向或徑向跳動。
177-2781-6361
01810006瑞士TESA杠桿百分表，標準型杠桿指示表，測量范圍0.8mm，分度值0.01mm，表盤直徑38mm。對磁場不敏感，指針連續順時針旋轉，很小的讀數誤差，內置7個紅寶石軸承，滾珠軸承杠桿系統，測量桿旋轉達240°，全金屬結構，非常堅固。適合于車間和計量室使用，特別適合于在平板上作比較測量，例如測形位公差及軸向或徑向跳動。
01810005杠桿百分表
瑞士TESA杠桿指示表
瑞士TESA杠桿百分表
產品特點：
1.雙向檢測，測量中指針可自動反向。
2.指針連續順時針旋轉，極小的讀數誤差。
3.對磁場不敏感。
4.內置7個紅寶石軸承
5.滾珠軸承杠桿系統，測量桿旋轉達240°。
6.非常低的測量力
7全金屬結構，非常堅固。
8.此杠桿指示表適合于車間和計量室使用，特別適合于在平板上作比較測量，例如測形位公差及軸向或徑向跳動。
9.標準型指示表特征，經過驗證的杠桿指示表，表盤表面平行于測量桿軸線。
產品規格：
|
型號 |
測量范圍 mm |
分度值 mm |
表盤直徑 Φ,mm |
表盤讀數 |
測桿長度 mm |
|
01810005 |
0.8 |
0.01 |
28 |
0-0.4-0 |
12.53 |
|
01810006 |
0.8 |
0.01 |
38 |
0-0.4-0 |
12.53 |
|
01810007 |
0.5 |
0.01 |
28 |
0-0.25-0 |
36.53 |
|
01810008 |
0.5 |
0.01 |
38 |
0-0.25-0 |
36.53 |
|
01810009 |
0.2 |
0.002 |
28 |
0-100-0 |
12.53 |
|
01810010 |
0.2 |
0.002 |
38 |
0-100-0 |
12.53 |
|
S18001695 |
0.2 |
0.001 |
38 |
0-100-0 |
12.53 |
產品尺寸：
使用TESATAST杠桿指示表時請注意：
當側頭與工件表面平行時（如圖A)，杠桿表的放大比例是1:1，指示表給出真實讀數。
當測頭處于其他測量位置（如圖B，與工件表面成角α )，有效計算杠桿長度改變，其讀數值需要按照三角函數進行校正，關于這方面請參考相關指導手冊。
