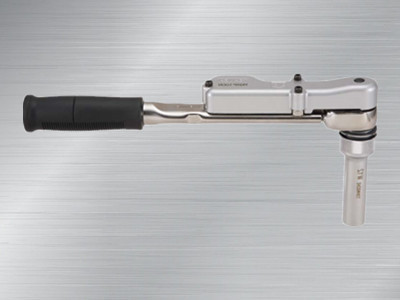

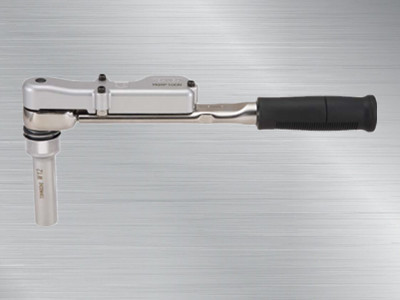

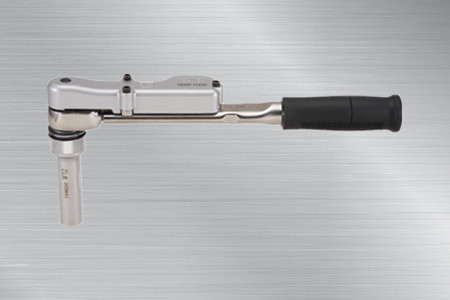

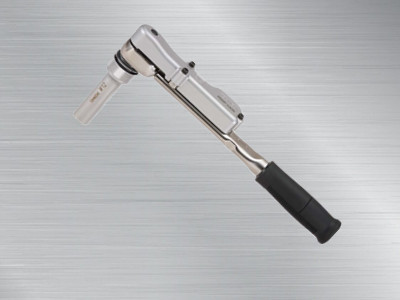

東日標記扭力扳手MQSP，型號為MQSP100N，全長315mm，一旦操作扭力扳手，螺栓頭部就會留下印跡；可通過快速目測螺栓防止緊固遺漏；僅需輕輕用力，即可在緊固螺栓的同時在螺栓上壓印標記；直接目視就可發現忘記緊固螺栓的防錯型（Pokayoke）標記扭力扳手；適用于扭矩檢驗裝配流程。
177-2781-6361
東日標記扭力扳手MQSP，型號為MQSP100N，全長315mm，一旦操作扭力扳手，螺栓頭部就會留下印跡；可通過快速目測螺栓防止緊固遺漏；僅需輕輕用力，即可在緊固螺栓的同時在螺栓上壓印標記；直接目視就可發現忘記緊固螺栓的防錯型（Pokayoke）標記扭力扳手；適用于扭矩檢驗裝配流程。
東日標記扭力扳手MQSP100N
MQSP100N扭力扳手
東日標記扭力扳手
產品特點：
1.一旦操作扭力扳手，螺栓頭部就會留下印跡。
2.可通過快速目測螺栓防止緊固遺漏。
3.不到達設定扭矩就不會留下標識。
4.使用速干墨水保持標記。
5.通過延長桿延長套筒，就能在更深的位置進行緊固和標識。
6.墨盒可輕松安裝到專用套筒內。
7.僅需輕輕用力，即可在緊固螺栓的同時在螺栓上壓印標記。
8.一瓶填充墨水可以使用約6,000次。
9.標記高度可調（±5mm）。
適用范圍
非常適用于扭矩檢驗裝配流程。
規格： 精度 ±3%
|
型號 |
MQSP50N |
MQSP100N |
MQSP140N |
MQSP200N |
||
|
扭矩范圍［N·m］ |
最小～最大 |
10～50 |
20～100 |
30～140 |
40～200 |
|
|
扭矩范圍［kgf·cm］ |
最小～最大 |
100～500 |
200～1000 |
400～1400 |
400～2000 |
|
|
扭矩范圍［lbf·in］ |
最小～最大 |
100～400 |
100～750 |
300～1000 |
350～1600 |
|
|
最大手力［N］ |
281 |
398 |
444 |
500 |
||
|
尺寸［mm］ |
有效長度 |
L |
178 |
251 |
315 |
400 |
|
全長 |
L’ |
240 |
315 |
380 |
465 |
|
|
扳頭 |
R |
16 |
17 |
18.8 |
20 |
|
|
H1 |
40.6 |
43 |
45.1 |
46 |
||
|
本體 |
?1 |
121 |
153 |
183 |
||
|
A |
41 |
40.6 |
||||
|
D |
34 |
27 |
||||
|
?2 |
89 |
107 |
75 |
|||
|
B |
4 |
|||||
|
重量［kg］ |
0.7 |
1 |
1.1 |
1.8 |

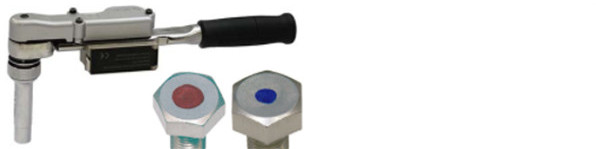

已標記的螺栓（紅φ9）
已標記的螺栓（藍φ5）
正確緊固了的證據在之后的工序或出廠后也能一目了然。也可訂購搭載了 FD/FDD 發射機的標記扭力扳手“MQSPFD/MQSPFDD”。

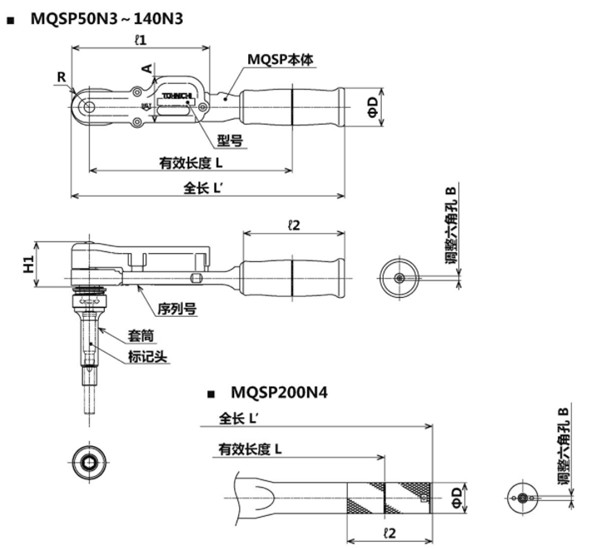

產品圖片尺寸：
注意
1.選擇寬度與螺栓尺寸匹配的套筒，并與扭力扳手一起訂購。
2.有關轉接頭、套筒、標記筆、填充墨水的選定方法。
備注
有關轉接頭、套筒、標記筆、填充墨水的選定方法，可咨詢。
