東日管道作業用扭力扳手SP2-H，常用型號SP38N2X19H，長249mm，預置式，達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成；外觀較小，適用于狹小空間內的作業，例如開口頭扭力扳手無法進行的液壓管道作業。
177-2781-6361
東日管道作業用扭力扳手SP2-H，常用型號SP38N2X19H，長249mm，預置式，達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成；外觀較小，適用于狹小空間內的作業，例如開口頭扭力扳手無法進行的液壓管道作業。

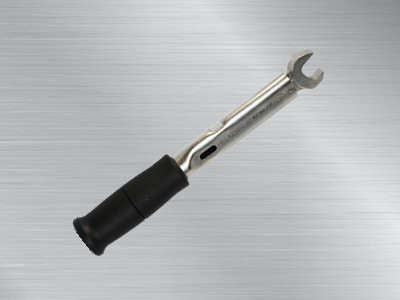

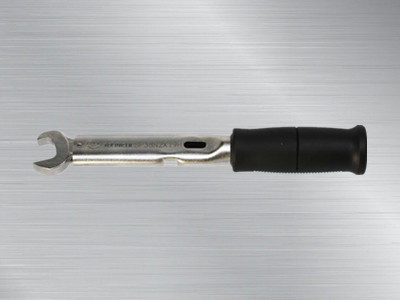

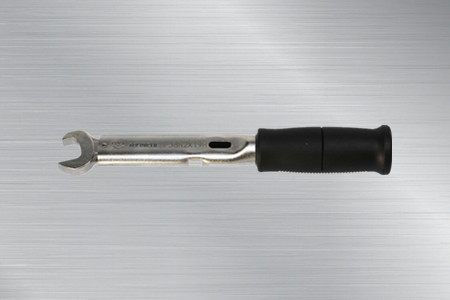

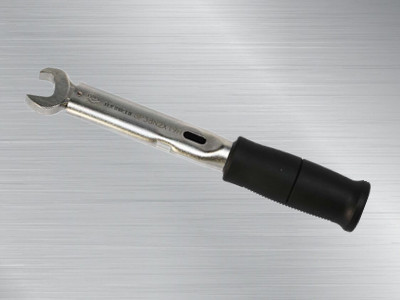

東日管道作業用扭力扳手SP38N2×19H
SP38N2×19H扭力扳手
東日管道作業用扭力扳手
產品特點：
1.預置式。
2.只有使用專用工具（需另購）才能更改設定扭矩，避免由于人為錯誤導致扭矩變化。
3.達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成。
適用范圍
適用于液壓管道的緊固作業。
規格： 精度±3%
|
型號 |
SP38N2×14H |
SP38N2×19H |
SP67N2×27H |
SP120N2×32H-MH |
||
|
國際單位制范圍 [N?m] |
8～25 |
8～39 |
13～67 |
24～120 |
||
|
公制范圍 [kgf?cm] |
80～250 |
80～390 |
130～670 |
240～1200 |
||
|
對邊寬度 [mm] |
14 |
19 |
27 |
32 |
||
|
最少管間距［mm］ |
26 |
35 |
46 |
54 |
||
|
最大手力 [N] |
148 |
227 |
277 |
385 |
||
|
尺寸[mm] |
有效長度 |
L |
169 |
172 |
242 |
312 |
|
全長 |
L' |
218 |
222 |
294 |
363 |
|
|
扳頭 |
C |
26.3 |
33.1 |
43.6 |
51.6 |
|
|
b |
8 |
11 |
14 |
|||
|
本體 |
m |
25.5 |
28 |
|||
|
n |
11.2 |
12.2 |
||||
|
d |
20 |
21.7 |
||||
|
D |
34 |
21.5 |
||||
|
重量[kg] |
0.37 |
0.48 |
0.75 |
|||
|
止推環工具 [選購件] |
No.930 |

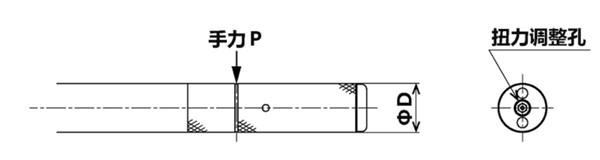

產品圖片尺寸：
SP2-H
SP2-H-MH
注意
SP38N2X14H~SP67N2X27H附帶樹脂手柄，SP120N2X32H-MH附帶滾花手柄。

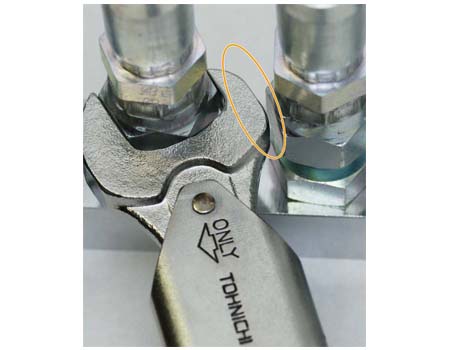

適用于在狹小的工作場所進行緊固
SP2-H系列的所有型號實現了扭矩調整的簡單化及準確化
