東日角度扭力扳手WQL100N4，通過刻度可輕松在扭力扳手上設定密合扭矩；角度指針可按以下兩種方法的任一種進行設定，先調至目標角度然后負荷降為零，或先設為零，然后調至目標角度；適用于小批量生產的角度控制螺栓緊固，維修和售后服務，或輔助角度緊固螺母緊固機進行作業；WQL型號也可作為標準扭力扳手使用。
177-2781-6361
東日角度扭力扳手WQL100N4，通過刻度可輕松在扭力扳手上設定密合扭矩；角度指針可按以下兩種方法的任一種進行設定，先調至目標角度然后負荷降為零，或先設為零，然后調至目標角度；適用于小批量生產的角度控制螺栓緊固，維修和售后服務，或輔助角度緊固螺母緊固機進行作業；WQL型號也可作為標準扭力扳手使用。

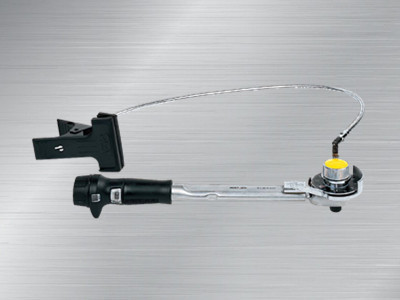

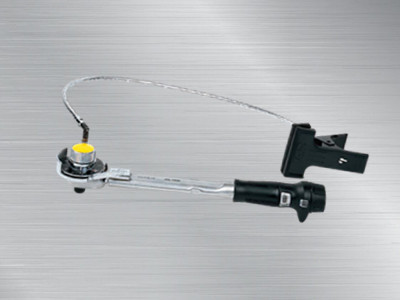

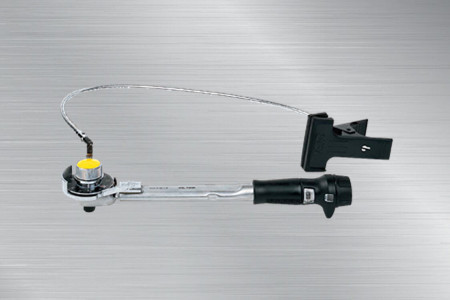

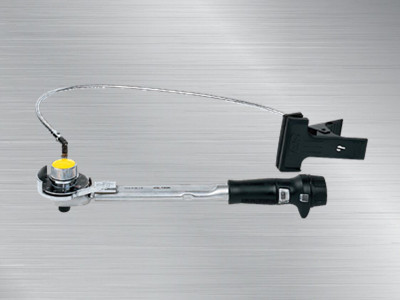

東日角度扭力扳手WQL100N4
WQL100N4扭力扳手
東日角度扭力扳手
產品特點：
1.適用于小批量生產的角度控制螺栓緊固，維修和售后服務，或輔助角度緊固螺母緊固機進行作業。
2.通過刻度可輕松在扭力扳手上設定密合扭矩。
3.角度指針可按以下兩種方法的任一種進行設定，先調至目標角度然后負荷降為零，或先設為零，然后調至目標角度。
4.直到扭矩值達到密合扭矩才能觸發角度指針。
5.根據夾子形狀簡單地固定指針。夾子部也附帶市售的軟線（MB-PB）。
6.WQL型號也可作為標準扭力扳手使用。
適用范圍:
適用于角度控制螺栓緊固。
規格：
扭矩精度 ±3%
|
國際單位制型號 |
WQL50N |
WQL100N4 |
WQL200N4 |
WQL280N |
WQL420N |
||
|
范圍［N·m］ |
最小～最大 |
（5）10～50 |
（10）20～100 |
（30）40～200 |
（30）40～280 |
（40）60～420 |
|
|
刻度 |
0.5 |
1 |
2 |
||||
|
公制型號 |
450WQL3 |
900WQL4 |
1800WQL4 |
2800WQL3 |
4200WQL2 |
||
|
范圍［kgf·cm/·kgf·m］ |
最小～最大 |
kgf·cm （50）100～500 |
（100）200～1000 |
（300）400～2000 |
kgf·m（3）4～28 |
（4）6～42 |
|
|
美制型號 |
450WQL3-A |
900WQL4-A |
1800WQL4-A |
2800WQL3-A |
4200WQL2-A |
||
|
范圍［lbf·in/lbf·ft］ |
最小～最大 |
lbf·in 100～400 |
lbf·ft 15～75 |
30～150 |
30～200 |
60～300 |
|
|
角度標尺 |
角度刻度 |
2° |
|||||
|
最大 |
360° |
||||||
|
尺寸［mm］ |
有效長度 |
L |
180 |
255 |
400 |
600 |
900 |
|
全長 |
L’ |
275 |
349.7 |
502.5 |
703 |
1000.5 |
|
|
方頭 |
a |
9.53 |
12.7 |
19.05 |
|||
|
b |
11 |
15.4 |
20.5 |
||||
|
扳頭 |
h |
25.1 |
31.4 |
37.4 |
43.5 |
45.5 |
|
|
t |
35 |
||||||
|
A |
60.1 |
66 |
72 |
78.5 |
80 |
||
|
本體 |
m |
25.5 |
28 |
35 |
38.6 |
||
|
n |
11.2 |
12.2 |
15 |
16.1 |
|||
|
d |
20 |
21.7 |
27.2 |
30 |
|||
|
D |
38.5 |
40 |
51.5 |
50 |
產品尺寸圖：

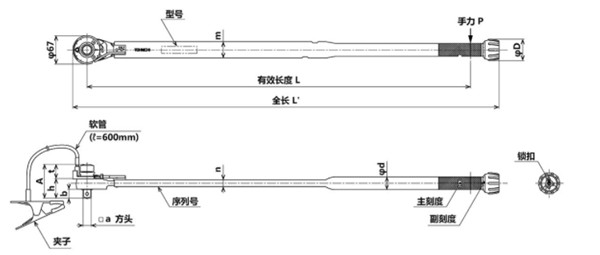

WQL50N～280N

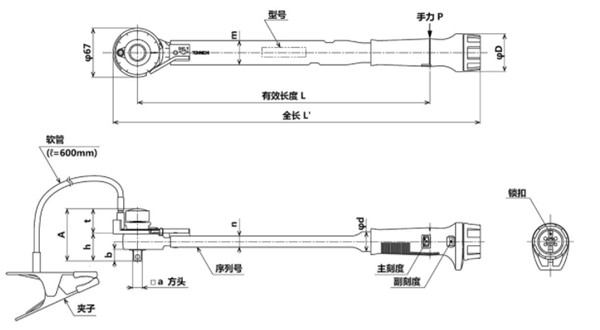

WQL420N
注意
扭力調整范圍的（ ）內的數值表示最小密合扭矩。如果低于最小密合扭矩，則無法保證精度。
