東日刻度盤式扭力扳手DB，常見型號為DB100N-S 和DB12N4-S，寬量程、高精度、重量輕、讀取刻度容易，適用于檢查；DB-S系列配備了便于讀取最大值的記憶指針；由于刻度盤可移動，可先將指針調至所需扭矩，然后當指針指向“0”時完成緊固；DB25N～DB280N附帶樹脂手柄。
177-2781-6361
東日刻度盤式扭力扳手DB，常見型號為DB100N-S 和DB12N4-S，寬量程、高精度、重量輕、讀取刻度容易，適用于檢查；DB-S系列配備了便于讀取最大值的記憶指針；由于刻度盤可移動，可先將指針調至所需扭矩，然后當指針指向“0”時完成緊固；DB25N～DB280N附帶樹脂手柄。

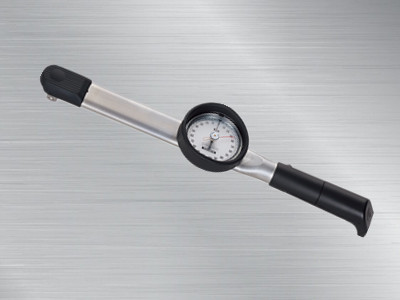

東日刻度盤式扭力扳手DB100N-S"

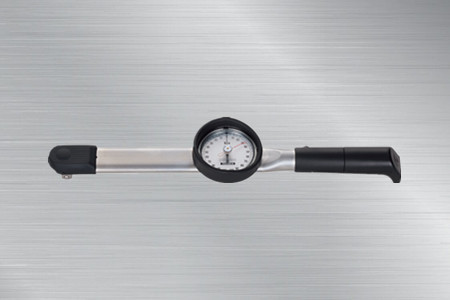

DB100N-S扭力扳手

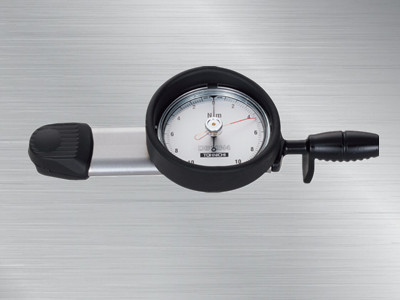

東日刻度盤式扭力扳手DB12N4-S
產品特點：
1.寬量程、高精度、重量輕、讀取刻度容易，適用于檢查。
2.DB-S系列、DBE-S系列、DBR-S系列配備了便于讀取最大值的記憶指針。
3.由于刻度盤可移動，可先將指針調至所需扭矩，然后當指針指向“0”時完成緊固。
4.即使移動手力點（手握位置），精度不受影響。
5.刻度盤有防護罩，可防止損壞測定物。（除DB420N、DBE系列、DBR系列）
6.DB25N～DB280N附帶樹脂手柄。
7.DBE附帶延長手柄。
8.DBR由桿杠式絞盤或手扳葫蘆等機械施力型。
適用范圍:
檢查和緊固用
規格：
精度 ±3%
|
國際單位制型號 |
DB1.5N4-S |
DB3N4-S |
DB6N4-S |
DB12N4-S |
DB25N- 1/4-S |
DB25N-S |
DB50N-S |
DB100N- 3/8-S |
DB100N-S |
- |
- |
- |
DB200N-S |
- |
DB280N- 1/2-S |
DB280N-S |
DB420N-S |
|
扭矩范圍［N·m］ |
最小～最大 |
0.2～1.5 |
0.3～3 |
0.6～6 |
1～12 |
3～25 |
5～50 |
10～100 |
- |
- |
- |
20～200 |
- |
30～280 |
40～420 |
||
|
刻度 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
1 |
- |
- |
- |
2 |
- |
5 |
|||||
|
公制型號 |
15DB4-S |
30DB4-S |
60DB4-S |
120DB4-S |
230DB3-1/4-S |
230DB3-S |
450DB3-S |
900DB3-1/4-S |
900DB3-S |
- |
- |
- |
1800DB3-S |
- |
2800DB3-1/2-S |
2800DB3-S |
4200DB2-S |
|
扭矩范圍［Kgf·cm / Kgf·m］ |
最小～最大 |
kgf·cm2～15 |
3～30 |
6～60 |
10～120 |
30～250 |
50～500 |
100～1000 |
- |
- |
- |
200～2000 |
- |
kgf·m |
4～42 |
||
|
3～28 |
|||||||||||||||||
|
刻度 |
kgf·cm0.2 |
0.5 |
1 |
2 |
5 |
10 |
- |
- |
- |
20 |
- |
kgf·m0.5 |
|||||
|
美制型號 |
DB13I- 2AS |
DB26I- 2AS |
DB40I- 2AS |
DB75I- 2AS |
DB150I- 2AS |
DB150I- 3AS |
DB300I- 3AS |
DB600I- 3AS |
DB600I- 4AS |
DB25F- 3AS |
DB50F- 3AS |
DB50F- 4AS |
DB100F- 4AS |
DB175F- 4AS |
- |
DB250F- 6AS |
DB350F- 6AS |
|
扭矩范圍［lbf·in / lbf·ft］ |
最小～最大 |
lbf·in0～13 |
0～26 |
0～40 |
0～75 |
0～150 |
0～300 |
0～600 |
lbf·ft0～25 |
0～50 |
0～50 |
0～100 |
0～175 |
- |
0～250 |
0～350 |
|
|
刻度 |
lbf·in0.2 |
0.5 |
1 |
2 |
5 |
10 |
lbf·ft0.5 |
1 |
2 |
- |
5 |
||||||
|
適用螺栓 |
鋼制螺栓 |
(M3.5) |
M4 (M4.5) |
M5、M6 |
(M7) |
M8 |
M10 |
M12 (M14) |
M10 |
M12 (M14) |
M16 (M18) |
M20 |
(M22) |
||||
|
高壓螺栓 |
M3 (M3.5) |
M4 |
M4 (M4.5) |
M5、M6 |
(M7) |
M8 |
M10 |
M8 |
M10 |
(M14) |
M16 |
(M18) |
|||||
|
最大手力 P［N］ |
8.8 |
17.6 |
35.3 |
70.6 |
125 |
208 |
323 |
141.2 |
218.7 |
488 |
486.2 |
467 |
525 |
||||
|
尺寸［mm］ |
有效長度 |
L |
170 |
200 |
240 |
310 |
240 |
310 |
410 |
488 |
600 |
800 |
|||||
|
全長 |
L’ |
205 |
245 |
320 |
400 |
320 |
400 |
500 |
580 |
690 |
890 |
||||||
|
寬度 |
B |
77.2 |
91 |
||||||||||||||
|
刻度直徑 |
D |
69 |
81 |
||||||||||||||
|
方頭 |
a |
6.35 |
9.53 |
12.7 |
9.53 |
12.7 |
19.05 |
||||||||||
|
b |
7.5 |
8.5 |
11 |
12.4 |
14 |
11 |
12.4 |
14 |
17.7 |
20.5 |
|||||||
|
扳頭 |
e |
14 |
17 |
21.5 |
14.7 |
16.7 |
|||||||||||
|
h |
34 |
38 |
40.5 |
41.9 |
43.5 |
40.5 |
41.9 |
43.5 |
47.2 |
49.3 |
52.1 |
57.1 |
|||||
|
R |
14 |
18.5 |
21.5 |
26 |
|||||||||||||
|
本體 |
d |
19 |
30.6 |
32 |
31.3 |
32 |
31.3 |
35.4 |
34 |
||||||||
|
L0 |
95 |
110 |
140 |
180 |
140 |
180 |
230 |
300 |
|||||||||
|
重量［kg］ |
0.4 |
0.6 |
0.7 |
0.6 |
0.7 |
1 |
1.65 |
2.5 |
精度 ±3%
|
國際單位制型號 |
DBE560N-S |
DBE700N-S |
DBE850N-S |
DBE1000N-S |
DBE1400N-S |
DBE2100N-S |
DBE2800N-S |
DBR4500N-S |
DBR6000N-S |
|
|
扭矩范圍［N·m］ |
最小～最大 |
50～560 |
70～700 |
100～850 |
100～1000 |
200～1400 |
200～2100 |
300～2800 |
500～4500 |
600～6000 |
|
1刻度 |
5 |
10 |
20 |
50 |
100 |
|||||
|
公制型號 |
5600DBE2-S |
7000DBE2-S |
8500DBE2-S |
10000DBE2-S |
14000DBE2-S |
21000DBE2-S |
28000DBE2-S |
45000DBR-S |
60000DBR-S |
|
|
扭矩范圍［kgf·m］ |
最小～最大 |
5～56 |
7～70 |
10～85 |
10～100 |
20～140 |
20～210 |
30～280 |
50～450 |
60～600 |
|
1刻度 |
0.5 |
1 |
2 |
5 |
||||||
|
美制型號 |
- |
DB500F-6AS |
- |
DB800F-8AS |
DB1000F-8AS |
DB1500F-8AS |
DB2000F-12AS |
DB3000F-12AS |
- |
|
|
扭矩范圍［lbf·ft］ |
最小～最大 |
- |
0～500 |
- |
0～800 |
0～1000 |
0～1500 |
0～2000 |
0～3000 |
- |
|
1刻度 |
- |
10 |
- |
10 |
20 |
50 |
- |
|||
|
適用螺栓 |
鋼制螺栓 |
M24 |
（M27） |
M30 |
（M33） |
M36 |
（M39）M42 |
（M45）M48 |
M52 |
|
|
高壓螺栓 |
M20 |
（M22） |
M24 |
（M27） |
M30 |
（M33） |
M36（M39） |
M42（M45） |
||
|
最大手力P［N］ |
560 |
609 |
680 |
741 |
875 |
1050 |
1250 |
3750 |
4000 |
|
|
尺寸［mm］ |
有效長度（L） |
1000 |
1150 |
1250 |
1350 |
1600 |
2000 |
2240 |
1200 |
1500 |
|
全長（L’） |
1100 |
1260 |
1360 |
1490 |
1740 |
2140 |
2380 |
1285 |
1585 |
|
|
寬度（B） |
91 |
128 |
||||||||
|
刻度直徑（D） |
81 |
91 |
||||||||
|
方頭 |
19.05 |
25.4 |
38.1 |
44.45 |
||||||
|
方頭 |
20.5 |
26.5 |
28.5 |
42 |
46 |
|||||
|
扳頭 |
19.6 |
22 |
16.9 |
14.5 |
18.8 |
18.3 |
23.7 |
82 |
||
|
扳頭 |
63.1 |
67 |
67.9 |
63 |
73 |
78.3 |
104.5 |
138.5 |
142.5 |
|
|
扳頭（R） |
21 |
22.5 |
25 |
30 |
32.5 |
60 |
||||
|
本體（L1） |
723 |
803.5 |
805 |
730 |
722.5 |
882.5 |
|
|||
|
本體 |
34 |
38 |
34 |
|
||||||
|
本體（d0） |
40 |
45 |
51 |
60 |
63.5 |
|
||||
|
本體（L0） |
420 |
500 |
||||||||
|
重量［kg］ |
4 |
5.5 |
6.1 |
6.4 |
8.6 |
12.8 |
16.8 |
24.5 |
25.5 |
產品尺寸圖片：
DB1.5N4～12N4
DB25N～280N
DBE560N～2800N
DBR4500N-S、6000N-S
注意
1.型號后有-S表示附帶記憶指針。
2.附帶記憶指針的型號-S的外觀尺寸和不附帶記憶指針的型號一樣。
3.DBR施力使用桿杠式絞盤、手扳葫蘆。
4.□25.4以上方頭的型號，使用通孔套筒。
松本機電提供選型服務，1000多種產品型號，可根據客戶機械設備量身定制主軸及工量具專屬 解決方案。
松本機電擁有完整服務鏈，自主團隊可上門為您安裝調試，并且隨時提供電話支持及現場解答。
松本機電自有技術維修團隊，可提供上門維修服務，維修速度快，為您節省3倍的維修時間，讓您售后無憂。
松本機電選用NAKANISHI品牌，10年專注主軸、工量具領域，品牌授權，原廠證明、報關清單、原產地證明，三證齊全，原裝正品保障。
