東日可換頭預置式扭力扳手SCSP，常見型號為SCSP50N-9X12，可以連接歐洲常見的DIN交換頭的預置式可換頭扭力扳手；只有使用專用工具（需另購）才能更改設定扭矩，避免由于人為錯誤導致扭矩變化；可連接DIN交換頭的可換頭預置式扭力扳手；適用于裝配以及批量生產。
177-2781-6361
東日可換頭預置式扭力扳手SCSP，常見型號為SCSP50N-9X12，可以連接歐洲常見的DIN交換頭的預置式可換頭扭力扳手；只有使用專用工具（需另購）才能更改設定扭矩，避免由于人為錯誤導致扭矩變化；可連接DIN交換頭的可換頭預置式扭力扳手；適用于裝配以及批量生產。

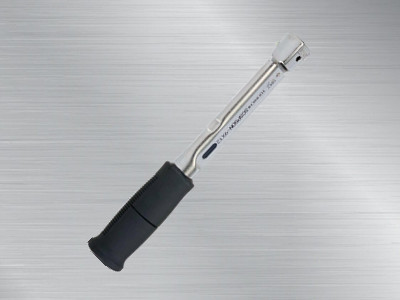

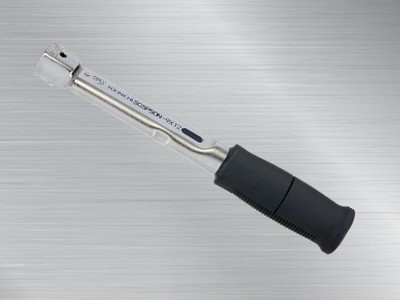

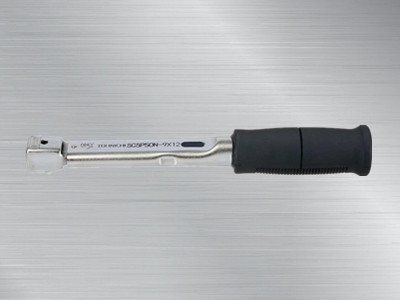

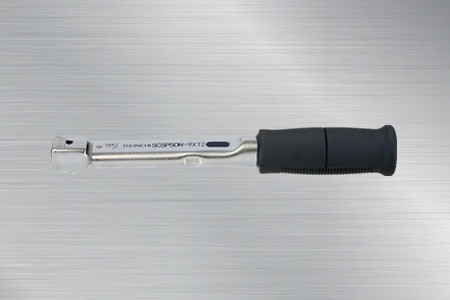

東日可換頭預置式扭力扳手SCSP50N-9X12
SCSP50N-9X12扭力扳手
東日可換頭預置式扭力扳手
產品特點：
1.可以連接歐洲常見的DIN交換頭的預置式可換頭扭力扳手。
2.只有使用專用工具（需另購）才能更改設定扭矩，避免由于人為錯誤導致扭矩變化。
3.達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成。
適用范圍
適用于裝配以及批量生產。
規格： 精度±3%
|
型號 |
SCL25N-9×12 |
SCL50N-9×12 |
SCL100N-9×12 |
SCL200N-14×18 |
||
|
扭矩范圍 [N?m] |
最少 ～ 最大 |
5～25 |
10～50 |
20～100 |
40～200 |
|
|
扭矩范圍 [kgf?cm] |
最少 ～ 最大 |
50～250 |
100～500 |
200～1000 |
400～2000 |
|
|
扳頭尺寸 [mm] |
9×12 |
14×18 |
||||
|
最大手力[N] |
138 |
258 |
375 |
476 |
||
|
尺寸[mm] |
有效長度 |
Ｌ |
204 |
230 |
302 |
434 |
|
全長 |
Ｌ’ |
181.5 |
194 |
266.5 |
420 |
|
|
扳頭 |
Ｃ |
23 |
||||
|
ｂ |
20 |
26 |
||||
|
本體 |
ｍ |
19 |
25.5 |
28 |
35 |
|
|
ｎ |
9.2 |
11.2 |
12.2 |
15 |
||
|
Ｄ |
26 |
34 |
27.2 |
|||
|
? |
83 |
89 |
107 |
－ |
||
|
重量約[kg] |
0.15 |
0.3 |
0.45 |
1 |

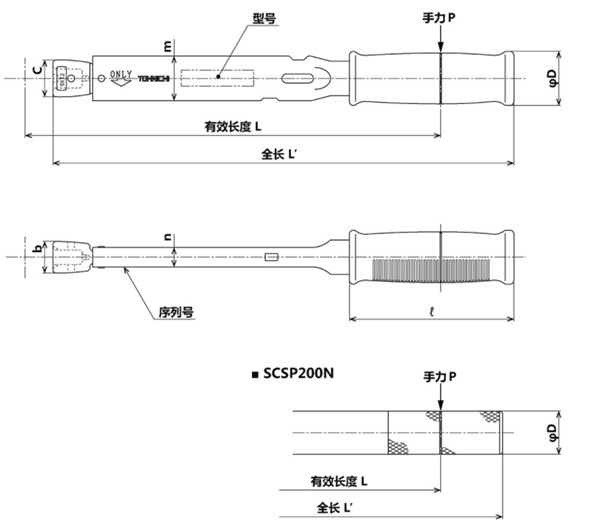

產品圖片尺寸：

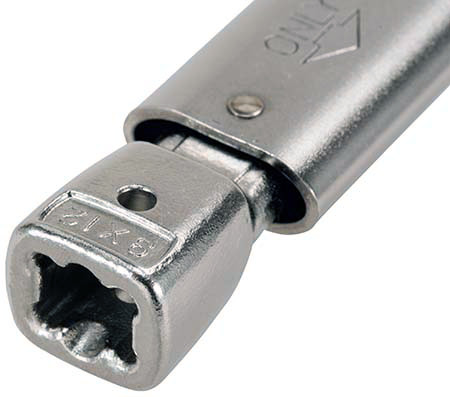

交換頭根部放大
注意：
全長僅是本體的長度。
SCSP系列只能用于連接部為DIN交換頭的產品。不能使用普通的東日交換頭。
