東日空轉預置式扭力扳手QSPCALS，常見型號QSPCALS30N和QSPCALS70N，可防止“緊固不足”、“緊固過度”和“緊固遺漏”的“三無扭力扳手”；QSPCAMS與QSPCALS為有線的帶限位開關的空轉式扭力扳手，采用耐久性優越的卷線。一旦到達設定扭矩就會空轉，同時從限位開關輸出接點信號。
177-2781-6361
東日有線預置式扭力扳手CSPLD，在有線式數據傳輸預置式扭力扳手CSPLD系列的本體LED上顯示緊固扭矩的合格判定結果。操作者在手上就可簡單地進行確認；通過點亮LED的方式指定應使用的工具，避免了操作者選擇工具時的困惑；應用于在無法使用無線設備（如FD/FDD）的工作環境中收集緊固扭矩數據。

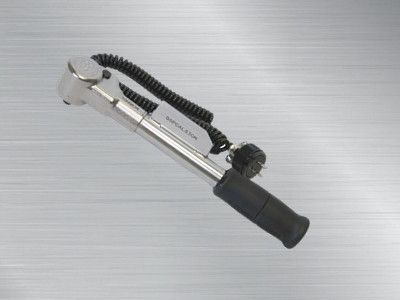

東日空轉預置式扭力扳手QSPCALS30N

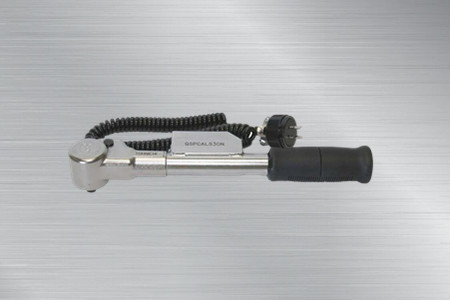

QSPCALS30N扭力扳手

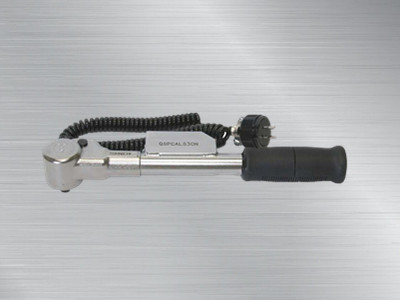

東日空轉預置式扭力扳手QSPCALS70N
產品特點：
1.可防止“緊固不足”、“緊固過度”和“緊固遺漏”的“三無扭力扳手”
2.QSPCAMS與QSPCALS為有線的帶限位開關的空轉式扭力扳手。一旦到達設定扭矩就會空轉，同時從限位開關輸出接點信號。
3.QSPCAMS與QSPCALS采用耐久性優越的卷線。
4.與另購的計數檢查器（CNA-4mk3）組合，可以簡單地構建防錯系統。
5.從限位開關輸出的信號再輸入到PLC等，通過產線的互鎖裝置創造緊固保證系統。
6.QSPCAFHP與QSPCAFH一旦達到設定扭矩就會空轉，并發送緊固完成信號。無線式扳手消除了空間的局限性。
7.作為QSPCAFHP和QSPCAFH的接收機，可使用另售的R-FH256。連接另售的多功能箱（I/O-FH256），1臺接收機可實現4把扭力扳手的ID識別。I/O-FH256與計數檢查器（CNA-4mk3）連接就可簡單地構筑防錯系統。
8.QSPCAMS/QSPCALS/QSPCAFHP/QSPCAFH符合IEC
61340-5-1：2007防靜電國際認證標準。
9.截至2019年3月，QSPCAFHP符合日本、美國、加拿大、歐盟、中國、泰國、馬來西亞、印度尼西亞、臺灣、墨西哥、越南和韓國的通信標準。QSPCAFH符合日本、美國、加拿大、歐盟、中國、馬來西亞、印度尼西亞、印度、泰國、南非、韓國、俄羅斯、臺灣、墨西哥、越南和新加坡的通信標準。
適用范圍
防止緊固不足、緊固過度和緊固遺漏。
規格：
|
型號 |
QSPCAMS6N |
QSPCAMS12N |
QSPCALS30N |
QSPCALS70N |
QSPCAFHP6N |
QSPCAFHP12N |
QSPCAFH30N |
QSPCAFH70N |
|
|
國際單位制扭矩范圍［N·m］ |
最小～最大 |
2～6 |
4～12 |
10～30 |
20～70 |
2～6 |
4～12 |
10～30 |
20～70 |
|
公制扭矩范圍［kgf·cm］ |
最小～最大 |
20～60 |
40～120 |
100～300 |
200～700 |
20～60 |
40～120 |
100～300 |
200～700 |
|
美制扭矩范圍［lbf·in］ |
最小～最大 |
20～50 |
40～100 |
90～270 |
180～620 |
20～50 |
40～100 |
90～270 |
180～620 |
|
尺寸［mm］ |
全長 |
L |
197 |
267 |
346 |
197 |
267 |
346 |
|
|
方頭 |
a |
6.35 |
9.53 |
6.35 |
9.53 |
||||
|
扳頭 |
R |
14 |
17 |
21.5 |
14 |
17 |
21.5 |
||
|
高度 |
h |
37 |
48 |
58 |
37 |
48 |
58 |
||
|
本體 |
e |
34 |
40.5 |
49 |
34 |
40.5 |
49 |
||
|
W |
42 |
51 |
57.5 |
44.3 |
51 |
57.5 |
|||
|
Φd |
15 |
20 |
27.2 |
15 |
20 |
27.2 |
|||
|
ΦD |
29 |
34 |
- |
24 |
34 |
- |
|||
|
重量［kg］ |
0.33 |
0.64 |
1.24 |
0.33 |
0.64 |
1.24 |
|||
|
精度［%］ |
±6 |
±4 |
±6 |
±4 |
|
型號 |
扭力扳手 |
接收機 |
|
|
QSPCAFH |
QSPCAFHP |
R-FH256 |
|
|
頻率波段 |
2.4GHzband（2.402GHz～2.479GHz、1MHz間隔 78ch) |
||
|
通信系統 |
擴頻（跳頻系統） |
||
|
調制系統 |
GFSK |
||
|
調制速率 |
1Mbps |
||
|
組信道 |
256（000～255） |
||
|
ID |
3位數（000～999）、7位數（字母數字) |
||
|
輸入/輸出 |
－ |
無電壓觸點輸出（1a） |
|
|
RS-232C輸出 |
|||
|
電源［V］ |
DC1.5V（AAA堿性電池） |
DC3V（CR2032） |
AC100V～240V |
|
天線 |
芯片天線 |
圖形天線 |
偶極天線 |
|
使用溫度范圍［℃］ |
0～45 |
||
|
發射接收距離［m］ |
約10～20 |
防錯系統的構成例子

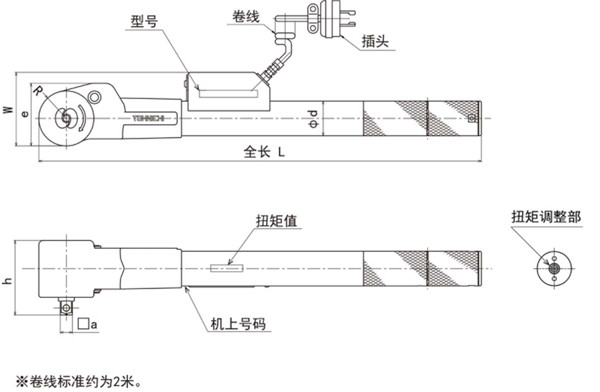

產品圖片尺寸：

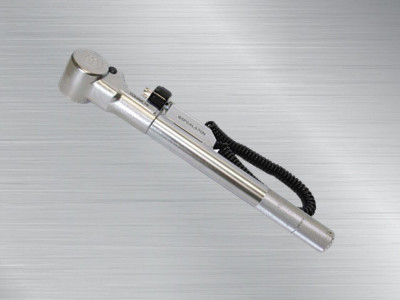

QSPCALS70N
注意
如果指定扭矩設定值并購買CD5，我們會提供校準證書。1.QSPCAMS/QSPCALS限位開關的額定電壓為AC/DC30V、1A以下。
2.MS/LS卷線長度為標準規格，約2m（伸展時）。
3.MS/LS電線不附帶內孔接頭。
