東日數據傳輸扭力扳手FD，型號有CSPFD100N3×15D，脫跳式無線數據傳送預置式扭力扳手，無線傳送脫跳時的緊固扭矩?cái)?shù)據。在手上一看便知判斷結果合格與否的最佳的操作性。FDD 通過二次緊固檢測功能，實現了更高信賴的緊固作業，適用于防錯、緊固扭矩?cái)?shù)據管理。
177-2781-6361
東日數據傳輸扭力扳手FD，型號有CSPFD100N3×15D，脫跳式無線數據傳送預置式扭力扳手，無線傳送脫跳時的緊固扭矩?cái)?shù)據。在手上一看便知判斷結果合格與否的最佳的操作性。FDD 通過二次緊固檢測功能，實現了更高信賴的緊固作業，適用于防錯、緊固扭矩?cái)?shù)據管理。

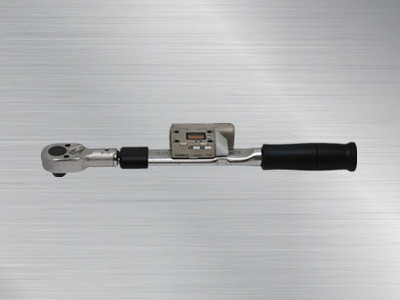

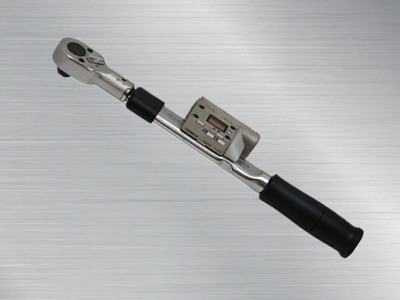

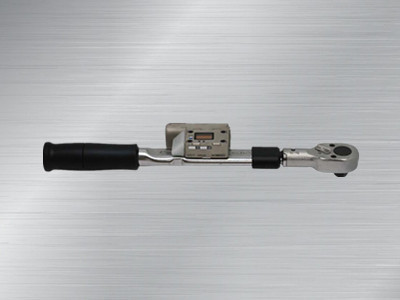

東日數據傳輸扭力扳手CSPFD100N3
CSPFD100N3扭力扳手
東日數據傳輸扭力扳手
產品特點：
1.通過大型的合格與否判斷 LED 防止不良。發送錯誤或緊固扭矩異常時，通過手上的大型 LED 一看便知。
2.電池壽命約為以往產品的 5 倍。※ ：連續使用時間從以往 FHD 產品的5小時大幅提升到 24 小時。無須更換電池也可使用一天，不僅降低了電池成本，還省去了更換電池的手續。（※ FD 型號時。FDD 型號的連續使用時間約為 12 小時。）
3.可使用以往產品的接收機/設定盒。：購買了以往 FHD/FHDS 產品的顧客，可以繼續使用正在使用的接收機
R-FHD256 和設定盒 SB-FH256 的版本［Ver.V01A］，最小限度地抑制了轉移成本。
4.發射機的 LCD 顯示部顯示緊固扭矩。
5.小型發射機提高了操作性。：與以往的產品相比，小型化了發射機。可搭載在 25N?m 等級的扭力扳手（例：CSP25N3）上，用于狹小空間及小扭矩的緊固。
6.通過電腦可以簡單地進行設定。：從 “FD/FDD 參數設定軟件”可進行群組/ID/緊固扭矩的上下限值等的設定。設定軟件可通過網站免費下載。
7.【FDD的特點】“二次緊固檢測功能”：搭載陀螺傳感器，通過監視角度防止了螺栓的二次緊固。通過緊固個數管理防錯及緊固扭矩?cái)?shù)據管理，實現了高信賴的扭矩管理。（也可以從 FD 型號進行改造。）
8.正確緊固了的證據在之后的工序或出廠后也能一目了然。也可訂購搭載了 FD/FDD 發射機的標記扭力扳手“MQSPFD/MQSPFDD”。
9.截至2019年3月，F(xiàn)D/FDD符合日本、美國、加拿大、泰國、馬來西亞、印度尼西亞、臺灣、墨西哥、越南、中國、歐盟、韓國、印度、巴西和俄羅斯的通信標準。
10.東日交換頭式扭力扳手可使用品種豐富、堪稱世界第一的東日“交換頭”。實現了最優化的作業環境。
適用范圍:
1.緊固扭矩?cái)?shù)據管理
2.防錯型（Pokayoke）
規格：
精度 ±3%
|
型號 |
FD |
CSPFD |
CSPFD |
CSPFD |
CSPFD |
CSPFD |
CSPFD |
CSPFD |
CSPFD |
|
25N3-10N×10D |
25N3×10D |
50N3×12D |
50N3×15D |
100N3×15D |
140N3×15D |
200N3×19D |
280N3×22D |
||
|
FDD |
CSPFDD |
CSPFDD |
CSPFDD |
CSPFDD |
CSPFDD |
CSPFDD |
CSPFDD |
CSPFDD |
|
|
25N3-10N×10D |
25N3×10D |
50N3×12D |
50N3×15D |
100N3×15D |
140N3×15D |
200N3×19D |
280N3×22D |
||
|
扭矩調整范圍［N·m］ |
最小～最大 |
2～10 |
5～25 |
10～50 |
20～100 |
30～140 |
40～200 |
40～280 |
|
|
最大扭矩時的手力P[N] |
53.8 |
134.4 |
240.4 |
229.4 |
343.6 |
400.6 |
449.4 |
424.2 |
|
|
尺寸[mm] |
有效長度 |
L |
186 |
208 |
218 |
291 |
349.5 |
445 |
660 |
|
全長 |
L’ |
193 |
214 |
217 |
290 |
349 |
429 |
627 |
|
|
扳頭 |
Φd3 |
10 |
12 |
15 |
19 |
22 |
|||
|
本體 |
m |
23 |
29.5 |
33 |
40 |
||||
|
n |
9.2 |
11.2 |
12.2 |
15 |
|||||
|
Φd |
15 |
20 |
21.7 |
27.2 |
|||||
|
ΦD |
29 |
34 |
27 |
||||||
|
重量約[kg] |
0.32 |
0.46 |
0.65 |
0.77 |
1.2 |
1.65 |
|
型號 |
發射機 |
接受機 |
|
|
FD |
FDD |
R-FHD256 |
|
|
兩次緊固判定角度范圍 |
|
0～360° |
|
|
LED顯示 |
藍燈亮：扭矩值合格判定OK |
藍燈亮：兩次緊固判定OK和扭矩值合格判定OK |
|
|
紅燈閃爍：發射NG |
紅燈閃爍：發射NG |
||
|
紅燈亮：扭矩值合格判定NG |
紅燈亮：兩次緊固判定NG或扭矩值合格判定NG |
||
|
LCD顯示 |
扭矩顯示3位數 |
扭矩顯示3位數（角度顯示兩用） |
|
|
單位顯示、電池殘留量顯示（4等級） |
單位顯示、電池殘留量顯示（4等級） |
||
|
操作鍵 |
POWER按鈕、TEST按鈕、SET按鈕 |
|
|
|
電源 |
AAA鎳氫電池2節或AAA堿性電池2節 |
AC100V～240V |
|
|
連續使用時間 |
約24小時 |
約12小時 |
|
|
其他功能 |
自動歸零、自動關閉（0～99分鐘） |
|
|
|
頻率 |
2.4GHz頻率帶（2.402GHz～2.479GHz、1MHz間隔、78種類） |
||
|
通信方式 |
擴頻（跳頻系統） |
||
|
調制方式 |
GFSK |
||
|
調制速度 |
1Mbps |
||
|
群組 |
Gr000～255 |
||
|
ID |
3位數（000～999）、7位數（英數字） |
||
|
天線 |
芯片型天線 |
偶極天線 |
|
|
發射及接收距離 |
約10～20m(因電波環境而不同) |
||
|
使用溫度范圍 |
0～45℃ |

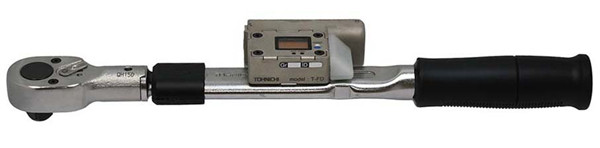

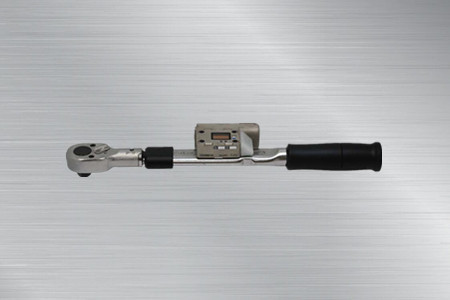

CSPFD100N3×15D 連接了交換頭 QH15D 的狀態。
緊固扭矩值合格與否的判斷結果為 OK 時
緊固扭矩值合格與否的判斷結果為 NG 或檢測到二次緊固時

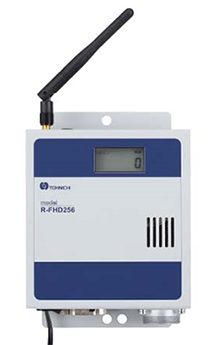

R-FHD256

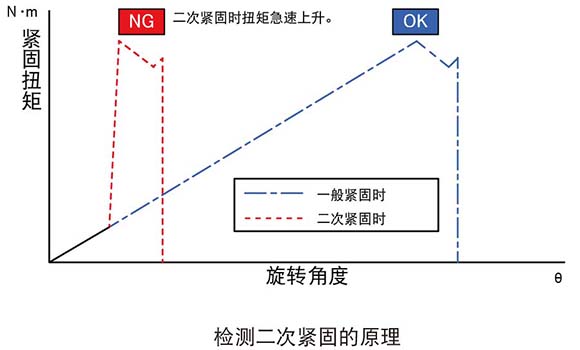

FDD 系列檢測二次緊固的原理

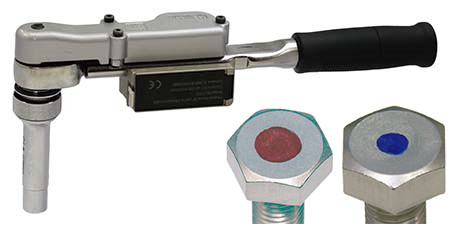

正確緊固了的證據在之后的工序或出廠后也能一目了然。也可訂購搭載了 FD/FDD 發射機的標記扭力扳手“MQSPFD/MQSPFDD”。

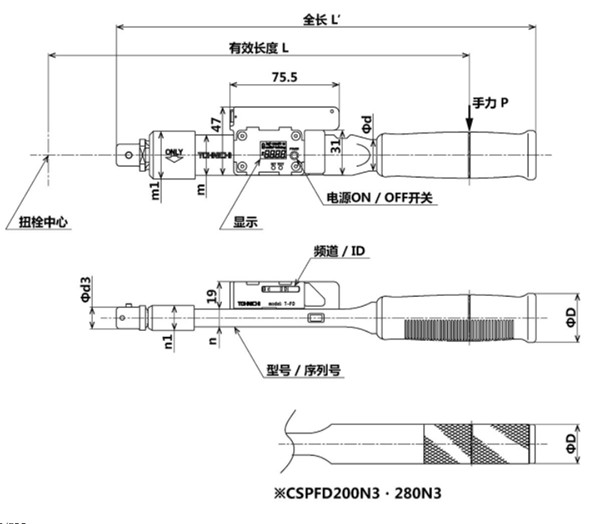

產品尺寸圖：
FD/FDD

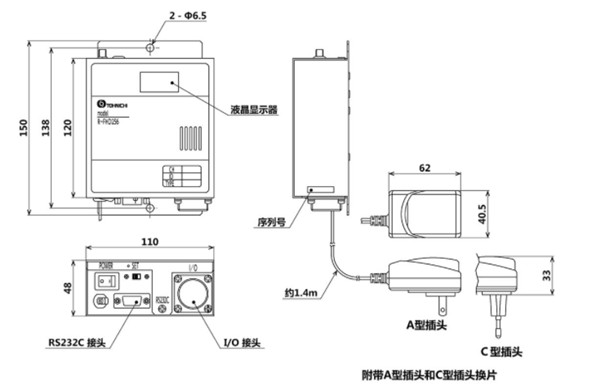

R-FHD256
注意
1.依據計量法，除一部分特定領域以外，日本國內必須銷售和使用 SI 單位的產品。
2.面向海外市場的也有帶SI單位/公制單位/美制單位的產品。
3.請確認使用國及地區的無線標準和技術基準。
標準附件
FD/FDD用發射機保護蓋（FD-PCV）：1個
備注
注）交換頭根部的詳細尺寸，請咨詢。
