東日數據傳輸扭力扳手CEM3-BTA，類型有CEM3-BTA/CEM3-G-BTA，型號是CEM100N3X15D-BTA ，全長為384mm，可以檢測二次緊固；搭載了藍牙(R)的數字式扭力扳手，能夠測量扭矩和角度，并可進行精密的合格判定；能夠設置合格判定所需的扭矩和角度；內置藍牙(R)模塊，可用無線方式傳輸數據。
177-2781-6361
東日數據傳輸扭力扳手CEM3-BTA，類型有CEM3-BTA/CEM3-G-BTA，型號是CEM100N3X15D-BTA ，全長為384mm，可以檢測二次緊固；搭載了藍牙(R)的數字式扭力扳手，能夠測量扭矩和角度，并可進行精密的合格判定；能夠設置合格判定所需的扭矩和角度；內置藍牙(R)模塊，可用無線方式傳輸數據。

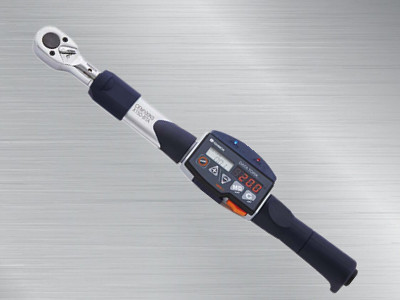

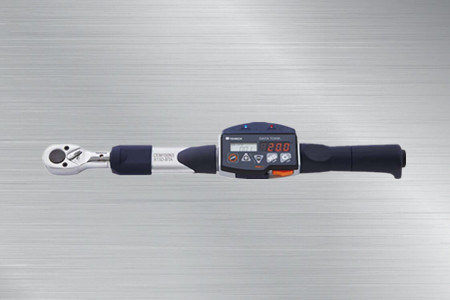

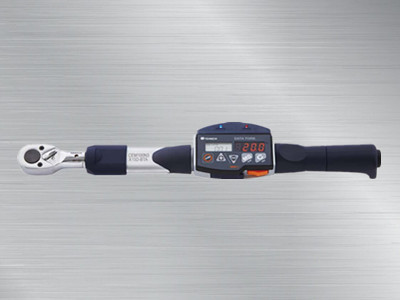

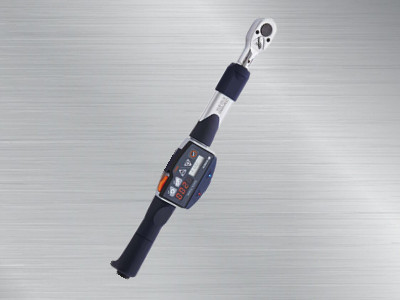

東日數據傳輸扭力扳手CEM100N3X15D-BTA
CEM100N3X15D-BTA扭力扳手
東日數據傳輸扭力扳手
產品特點：
1.儲存和輸出緊固結束時的扭矩和角度。

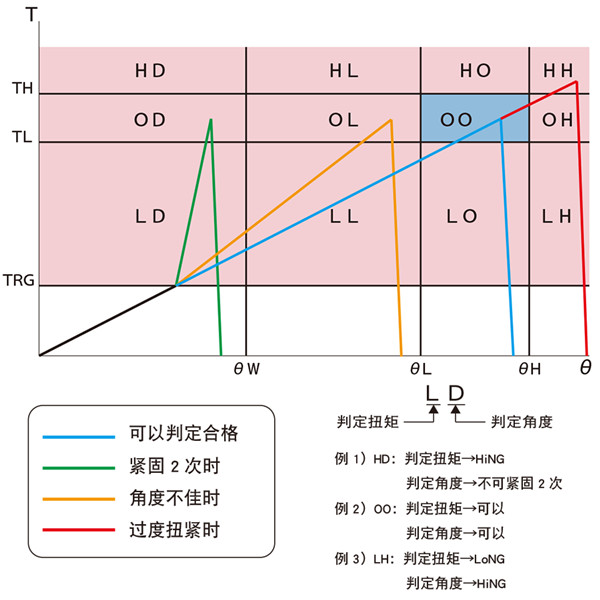

2.通過緊固扭矩和角度，能夠進行合格判定。
3.能夠設置合格判定所需的扭矩和角度。
4.通過扭矩和角度，能夠檢測二次緊固。
5.內置藍牙(R)模塊，可用無線方式傳輸數據。
6.截至2019年8月，CEM3-BTA/CEM3-G-BTA符合日本、美國、加拿大、歐盟、中國、泰國、墨西哥、越南、巴西、臺灣、新加坡、南非和印度尼西亞的無線規格。
適用范圍:
1.用于需要管理扭矩和角度的緊固作業；
2.通過檢測二次緊固，可防止出現失誤（Pokayoke）。
規格：
精度 ±1%
|
型號 |
CEM10N3X8D-G-BTA |
CEM20N3X10D-G-BTA |
CEM50N3X12D-G-BTA |
CEM100N3X15D-G-BTA |
||
|
扭矩范圍[N?m] |
MIN.～MAX. |
2～10 |
4～20 |
10～50 |
20～100 |
|
|
1 DIGIT |
0.01 |
0.02 |
0.05 |
0.1 |
||
|
扭矩范圍[kgf?cm] |
MIN.～MAX. |
20～100 |
40～200 |
100～500 |
200～1000 |
|
|
1 DIGIT |
0.1 |
0.2 |
0.5 |
1 |
||
|
扭矩范圍[kgf?m] |
MIN.～MAX. |
0.2～1 |
0.4～2 |
1～5 |
2～10 |
|
|
1 DIGIT |
0.001 |
0.002 |
0.005 |
0.01 |
||
|
扭矩范圍[lbf?in] |
MIN.～MAX. |
20～90 |
36～180 |
100～440 |
200～880 |
|
|
1 DIGIT |
0.1 |
0.2 |
0.5 |
1 |
||
|
扭矩范圍[lbf?ft] |
MIN.～MAX. |
1.5～7.3 |
3～14.5 |
7.5～36 |
15～73 |
|
|
1 DIGIT |
0.01 |
0.02 |
0.05 |
0.1 |
||
|
尺寸[mm] |
全長 |
L’ |
212 |
214 |
282 |
384 |
|
重量[kg] |
0.54 |
0.55 |
0.66 |
0.71 |
精度 ±1%
|
角度精度 |
±2° + 1位數（螺栓轉至90°時角速度為30°/s ～ 180°/s） |
|
顯示器 |
7段LED 4行10mm |
|
14段LCD 6行7mm |
|
|
7段LED 4行3mm |
|
|
判斷LED燈 紅色/藍色 |
|
|
藍呀電源LED：紅色 |
|
|
藍呀連接LED：藍色 |
|
|
電池壽命指示燈（4檔） |
|
|
存儲量 |
999 （扭矩?角度?判斷?日期和時間） |
|
基本功能 |
峰值保持 |
|
測量數據傳輸 |
|
|
自動存儲/復位 |
|
|
緊固完成蜂鳴器 |
|
|
判斷測量數據 |
|
|
自動歸零設定 |
|
|
自動關機 |
|
|
過扭矩報警 |
|
|
時鐘 |
|
|
數據輸出 |
Bluetooth（R）V3.0 |
|
RS232C （2400 ～ 19200bps） |
|
|
串行輸出對應USB連接器 |
|
|
電源 |
鎳氫充電電池 |
|
連續使用時間 |
約8個小時 |
|
充電時間 |
約3.5個小時 |
|
開關通信模式 |
關鍵操作 |
|
使用環境 |
0～40℃ 85%RH以下（無冷凝） |
|
Bluetooth（R）版本 |
Ver3.0 |
|
調制方法 |
GFSK |
|
傳輸功率等級 |
2級 |
|
通信距離 |
約10m |
|
通信方法 |
AFH |
|
無線輸出功率 |
4dBm |
|
配置文件 |
SPP |
|
連續使用時間 |
約8個小時 |

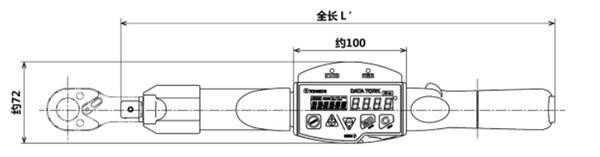

產品尺寸圖：
CEM3-G-BTA
注意
其他詳細尺寸請參照CEM3。
此型號不能使用PH（管扳手頭）型交換頭。
備注
（注）交換頭根部的詳細尺寸，請咨詢。
