東日數據傳輸扭力扳手CSPFHD140N3X15D，由于通過基本型脫跳式 扭力扳手發送實際施加的扭矩，非常適用于快速裝配作業；通過雙向通信，在作業人員的手上就可確認合格與否；跳頻系統可提高傳輸的可靠性；適用于緊固扭矩追溯系統。
177-2781-6361
東日數據傳輸扭力扳手CSPFHD140N3X15D，由于通過基本型脫跳式 扭力扳手發送實際施加的扭矩，非常適用于快速裝配作業；通過雙向通信，在作業人員的手上就可確認合格與否；跳頻系統可提高傳輸的可靠性；適用于緊固扭矩追溯系統。

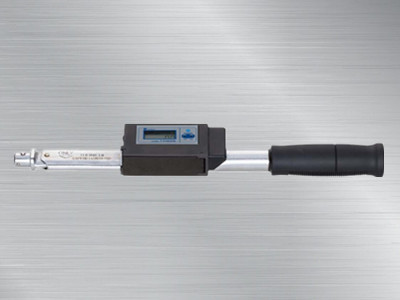

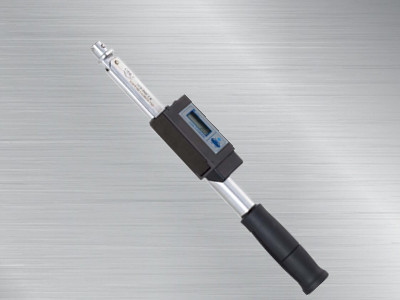

東日數據傳輸扭力扳手CSPFHD140N3X15D

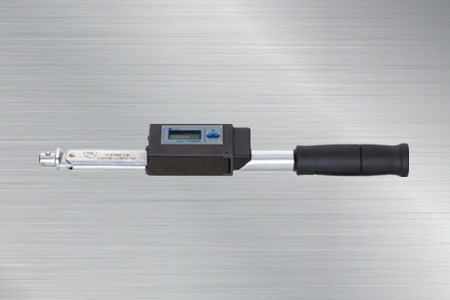

CSPFHD140N3X15D扭力扳手
R-FHD256接收機
產品特點：
1.由于通過基本型脫跳式 扭力扳手發送實際施加的扭矩，非常適用于快速裝配作業。
2.通過雙向通信，在作業人員的手上就可確認合格與否。
3.跳頻系統可提高傳輸的可靠性。
4.截至2015年3月，FHD在日本、美國、加拿大、EU、中國、泰國、馬來西亞、印度尼西亞、臺灣、俄羅斯、墨西哥和越南都可以使用。R-FHD在日本、美國、加拿大、EU、中國、泰國、馬來西亞、印度尼西亞、韓國、臺灣、俄羅斯、墨西哥和越南都可以使用。關于其他國家/地區，請聯系我們。
5.FHD256的訂購于2016/3/31截止，后繼型號為FD/FDD。
6.東日交換頭式扭力扳手可使用品種豐富、堪稱世界第一的東日“交換頭”。實現了最優化的作業環境。
適用范圍:
緊固扭矩數據管理
規格：
精度 ±3%
|
型號 |
CSPFHD |
CSPFHD |
CSPFHD |
CSPFHD |
CSPFHD |
CSPFHD |
CSPFHD |
CSPFHD |
|
|
50N3-10NX10D |
50N3-25NX10D |
50N3X12D |
100N3X15D |
140N3X15D |
200N3X19D |
280N3X22D |
420NX22D |
||
|
扭矩范圍［N·m］ |
最小～最大 |
3～10 |
5～25 |
10～50 |
20～100 |
30～140 |
40～200 |
40～280 |
60～420 |
|
1位數 |
0.1 |
0.2 |
0.5 |
1 |
|||||
|
扭矩范圍［kgf·cm］ |
最小～最大 |
30～100 |
50～250 |
100～500 |
200～995 |
? |
? |
? |
? |
|
1位數 |
1 |
2 |
5 |
? |
? |
? |
? |
||
|
扭矩范圍［kgf·cm］ |
最小～最大 |
0.3～1 |
0.5～2.5 |
1～5 |
2～10 |
3～14 |
4～20 |
4～28 |
6～42 |
|
1位數 |
0.01 |
0.02 |
0.05 |
0.1 |
|||||
|
尺寸 |
有效長度 |
L |
199 |
208 |
291 |
356 |
445 |
660 |
950 |
|
全長 |
L’ |
212 |
215 |
290 |
350 |
430 |
625 |
920 |
|
|
扳頭 |
d3 |
10 |
12 |
15 |
19 |
22 |
|||
|
本體 |
m |
25.5 |
28 |
35 |
38.6 |
||||
|
n |
11.2 |
12.2 |
15 |
16.1 |
|||||
|
d |
20 |
21.7 |
27.2 |
30 |
|||||
|
D |
34 |
27.2 |
40 |
||||||
|
重量［kg］ |
0.5 |
0.65 |
0.75 |
1.2 |
1.6 |
2.9 |
|||
|
交換頭 |
（SH、RH、QH、HH、DH、 |
（SH、RH、QH、HH、 |
（SH、RH、QH、HH、DH、 |
（SH、RH、QH、HH、 |
（SH、RH、QH、HH、DH、RQH）22D |
||||
|
SH-N）10D |
DH、RQH）12D |
RQH、AH）15D |
DH、RQH）19D |
常用規格
|
型號 |
發射機 |
接收機 |
|
FHD256 |
R-FHD256 |
|
|
頻率波段 |
2.4 GHz波段（2.402GHz～2.479GHz、1MHz間隔、78ch） |
|
|
通信系統 |
擴頻（跳頻系統） |
|
|
調制系統 |
GFSK |
|
|
調制速率 |
1Mbps |
|
|
組信道 |
256 (000～255) |
|
|
ID |
3位數（000～999）、7位數（字母數字） |
|
|
輸入/輸出 |
|
I/O接頭、RS232C輸出 |
|
電源 |
AAA鎳氫電池 x 2節或AAA堿性電池 x 2節 |
AC100V～240V |
|
天線 |
芯片天線 |
偶極天線 |
|
使用溫度范圍［℃］ |
0～45 |
|
|
通信距離［m］ |
10～20（取決于周圍無線環境，可能會縮短。） |
產品尺寸圖：

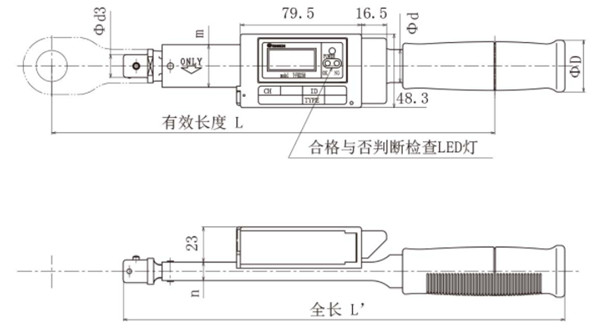

CSPFHD50N3-10NX10D～CSPFHD140N3X15D

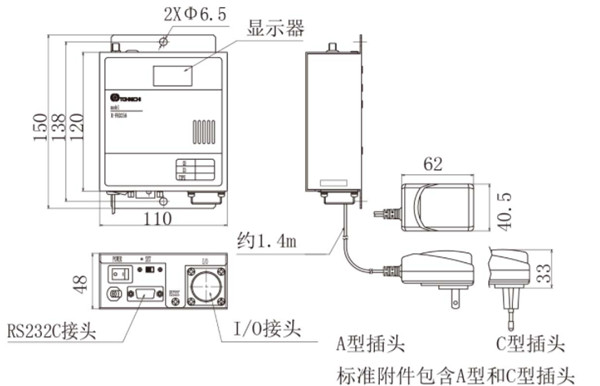

R-FHD256
備注
注）交換頭根部的詳細尺寸，請咨詢。
