東日數據傳輸扭力扳手CEM3-G-WF，型號為CEM100N3X15D-G-WF，帶無線LAN通信功能的數字式扭力扳手，全長384mm，支持2.4GHz和5GHz雙頻段，在不能使用2.4GHz的工作環境中可以使用5GHz；不僅可以直接連接無線LAN接入點，還可以直接連接平板終端；適用于需要記錄和管理緊固檢查數據的檢查工作，如加擰扭矩檢測等。
177-2781-6361
東日數據傳輸扭力扳手CEM3-G-WF，型號為CEM100N3X15D-G-WF，帶無線LAN通信功能的數字式扭力扳手，全長384mm，支持2.4GHz和5GHz雙頻段，在不能使用2.4GHz的工作環境中可以使用5GHz；不僅可以直接連接無線LAN接入點，還可以直接連接平板終端；適用于需要記錄和管理緊固檢查數據的檢查工作，如加擰扭矩檢測等。

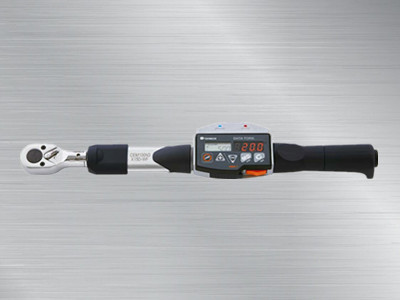

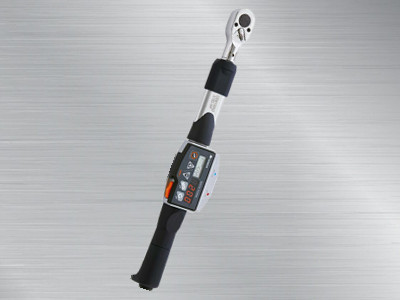

東日數據傳輸扭力扳手CEM100N3X15D-G-WF
CEM100N3X15D-G-WF扭力扳手
東日數據傳輸扭力扳手
產品特點：
1.數字式扭力扳手，搭載了符合IEEE802.11國際標準的無線LAN通信功能。
2.本產品支持2.4GHz和5GHz雙頻段，在不能使用2.4GHz的工作環境中可以使用5GHz。
3.根據工作情況，可以選擇“檢查模式”和“緊固模式”。
4.不僅可以直接連接無線LAN接入點，還可以直接連接平板終端。
5.截至2019年3月，認證的無線電標準有TELEC（日本）、FCC（美國）、IC（加拿大）和SRRC（中國）。
適用范圍:
1.需要記錄和管理緊固數據的緊固作業。
2.需要記錄和管理緊固檢查數據的檢查工作，如加擰扭矩檢測等。
規格：
精度 ±1%
|
型號 |
CEM10N3X8D-G-WF |
CEM20N3X10D-G-WF |
CEM50N3X12D-G-WF |
CEM100N3X15D-G-WF |
||
|
扭矩范圍[N?m] |
MIN.～MAX. |
2～10 |
4～20 |
10～50 |
20～100 |
|
|
1 DIGIT |
0.01 |
0.02 |
0.05 |
0.1 |
||
|
扭矩范圍[kgf?cm] |
MIN.～MAX. |
20～100 |
40～200 |
100～500 |
200～1000 |
|
|
1 DIGIT |
0.1 |
0.2 |
0.5 |
1 |
||
|
扭矩范圍[kgf?m] |
MIN.～MAX. |
0.2～1 |
0.4～2 |
1～5 |
2～10 |
|
|
1 DIGIT |
0.001 |
0.002 |
0.005 |
0.01 |
||
|
扭矩范圍[lbf?in] |
MIN.～MAX. |
20～90 |
36～180 |
100～440 |
200～880 |
|
|
1 DIGIT |
0.1 |
0.2 |
0.5 |
1 |
||
|
扭矩范圍[lbf?ft] |
MIN.～MAX. |
1.5～7.3 |
3～14.5 |
7.5～36 |
15～73 |
|
|
1 DIGIT |
0.01 |
0.02 |
0.05 |
0.1 |
||
|
尺寸[mm] |
全長 |
L’ |
212 |
214 |
282 |
384 |
|
重量[kg] |
0.54 |
0.55 |
0.66 |
0.71 |
精度 ±1%
|
型號 |
CEM200N3X19D-G-WF |
CEM360N3X22D-G-WF |
CEM500N3X22D-G-WF |
CEM850N3X32D-G-WF |
||
|
扭矩范圍[N?m] |
MIN.～MAX. |
40～200 |
72～360 |
100～500 |
170～850 |
|
|
1 DIGIT |
0.2 |
0.4 |
0.5 |
1 |
||
|
扭矩范圍[kgf?cm] |
MIN.～MAX. |
400～2000 |
720～3600 |
1000～5000 |
ー |
|
|
1 DIGIT |
2 |
4 |
5 |
ー |
||
|
扭矩范圍[kgf?m] |
MIN.～MAX. |
4～20 |
7.2～36 |
10～50 |
17～85 |
|
|
1 DIGIT |
0.02 |
0.04 |
0.05 |
0.1 |
||
|
扭矩范圍[lbf?in] |
MIN.～MAX. |
360～1700 |
650～3100 |
890～4400 |
ー |
|
|
1 DIGIT |
2 |
4 |
5 |
ー |
||
|
扭矩范圍[lbf?ft] |
MIN.～MAX. |
30～150 |
52～260 |
73～360 |
124～620 |
|
|
1 DIGIT |
0.2 |
0.4 |
0.5 |
1 |
||
|
尺寸[mm] |
全長 |
L’ |
475 |
713 |
949 |
1387 |
|
重量[kg] |
0.86 |
1.21 |
4.08 |
5.22 |
|
無線標準 |
IEEE802.11a / b / g / n |
|
|
頻率波段 |
11b / g / n |
2.4 / 5GHz |
|
11b / g |
2.4GHz |
|
|
11n / a |
5GHz |
|
|
傳輸速度 |
11b |
最大11Mbps |
|
11a / g |
最大54Mbps |
|
|
11n |
最大72.2Mbps |
|
|
調制系統 |
11b |
DSSS |
|
11a / g / n |
OFDM |
|
|
驗證方法 |
WAP2 |
|
|
協議 |
TCP / IPv4 |
|
|
通信距離 |
約50m |
|
|
顯示 |
電源 LED |
|
|
確認連接 LED |
||
|
認證 |
TELEC、FCC、IC、SRRC |

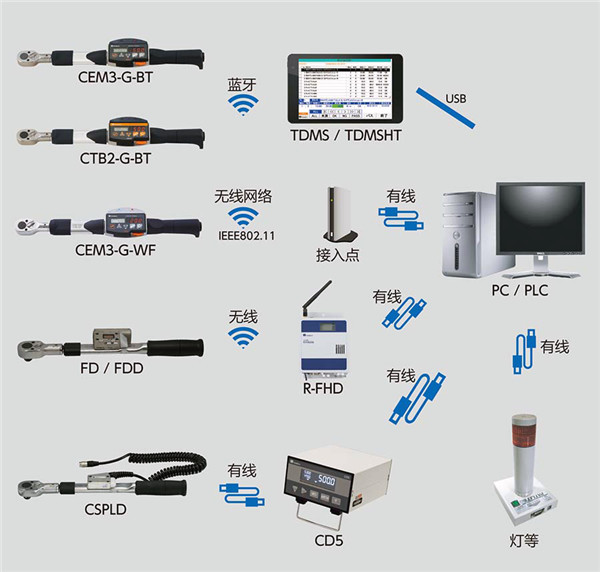

數據管理系統的構建示例

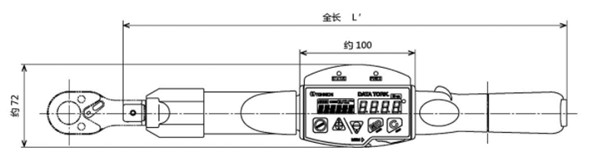

產品尺寸圖：
CEM3-G-WF尺寸圖
注意
其他詳細尺寸請參照CEM3。
此型號不能使用PH（管扳手頭）型交換頭。
備注
（注）交換頭根部的詳細尺寸，請咨詢。
