東日射頻扭力扳手FH256MC，常見型號有QLFH100N4和QLFHSLS100N4，無線式扳手系統，防止人為緊固錯誤；達到設定扭矩時，通過無線電波發送完成信號；無線式扳手消除了空間的局限性；由于采用反饋方式，作業人員能夠確認通信狀態；跳頻系統可提高傳輸的可靠性；非常適用于扭矩檢驗裝配流程。
177-2781-6361
東日射頻扭力扳手FH256MC，常見型號有QLFH100N4和QLFHSLS100N4，無線式扳手系統，防止人為緊固錯誤；達到設定扭矩時，通過無線電波發送完成信號；無線式扳手消除了空間的局限性；由于采用反饋方式，作業人員能夠確認通信狀態；跳頻系統可提高傳輸的可靠性；非常適用于扭矩檢驗裝配流程。

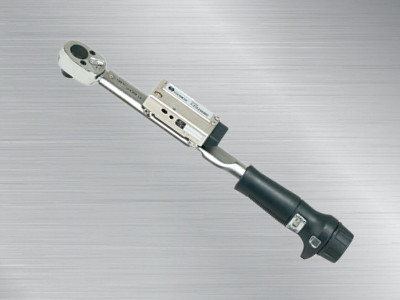

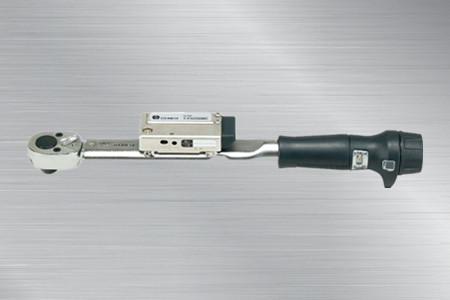

東日射頻扭力扳手QLFH100N4

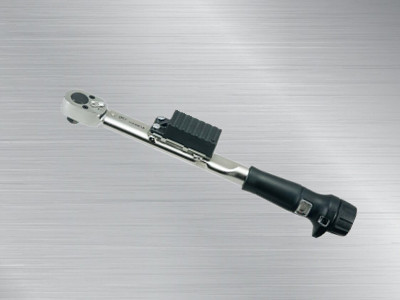

東日射頻扭力扳手QLFHSLS100N4

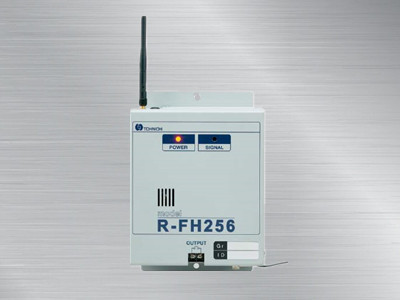

R-FH256接收機
產品特點：
1.達到設定扭矩時，通過無線電波發送完成信號。
2.無線式扳手消除了空間的局限性。
3.由于采用反饋方式，作業人員能夠確認通信狀態。
4.FHSLS256是小型操作性能優越，從LS扭力扳手也能簡單地卸載調換。
5.連接到I/O-FH256和CNA-4mk3、FH256MC，建立防錯（Pokayoke）系統。
6.跳頻系統可提高傳輸的可靠性。
適用范圍
非常適用于扭矩檢驗裝配流程。
規格：
|
型號 |
發射機 |
發射機 |
接收機 |
|
T-FH256MC |
T-FHSLS256 |
R-FH256 |
|
|
頻率波段 |
2.4GHzband（2.402GHz～2.479GHz、1MHz間隔 78ch) |
||
|
通信系統 |
擴頻（跳頻系統） |
||
|
調制系統 |
GFSK |
||
|
調制速率 |
1Mbps |
||
|
組信道 |
256（000～255） |
||
|
ID |
3位數（000～999）、7位數（字母數字) |
||
|
輸入/輸出 |
- |
無電壓觸點輸出 |
|
|
（1a） |
|||
|
RS-232C輸出 |
|||
|
電源［V］ |
DC1.5V（AAA |
DC3V（CR2032） |
AC100V～240V |
|
堿性電池） |
|||
|
天線 |
芯片天線 |
圖形天線 |
偶極天線 |
|
使用溫度范圍［℃］ |
0～45 |
||
|
發射接收距離［m］ |
約10～20 |
精度±3%
|
型號 |
QLFH25N5 |
QLFH50N |
QLFH100N4 |
QLFH140N |
QLFH200N4 |
QLFH280N |
||
|
QLFHSLS25N5 |
QLFHSLS50N |
QLFHSLS100N4 |
QLFHSLS140N |
QLFHSLS200N4 |
QLFHSLS280N |
|||
|
扭矩范圍［N·m］ |
最小～最大 |
5～25 |
10～50 |
20～100 |
30～140 |
40～200 |
40～280 |
|
|
刻度 |
0.25 |
0.5 |
1 |
2 |
||||
|
尺寸［mm］ |
有效長度 |
L |
155 |
180 |
255 |
318 |
400 |
600 |
|
全長 |
L’ |
230 |
260 |
335 |
400 |
490 |
695 |
|
|
方頭 |
a |
9.53 |
12.7 |
19.05 |
||||
|
b |
11 |
14 |
15.4 |
20.5 |
||||
|
扳頭 |
R |
13 |
16 |
17 |
18.8 |
20 |
22.5 |
|
|
h |
22 |
25.6 |
32 |
33.5 |
38.4 |
44.5 |
||
|
本體 |
m |
19 |
25.5 |
28 |
35 |
|||
|
n |
9.2 |
11.2 |
12.2 |
15 |
||||
|
d |
15 |
20 |
21.7 |
27.2 |
||||
|
D |
26 |
38.5 |
40 |
51.5 |
||||
|
l |
28.5 |
46.5 |
83.5 |
103.5 |
176.5 |
246.5 |
||
|
重量［kg］ |
0.25 |
0.45 |
0.69 |
0.88 |
1.4 |
2 |
產品圖片尺寸：

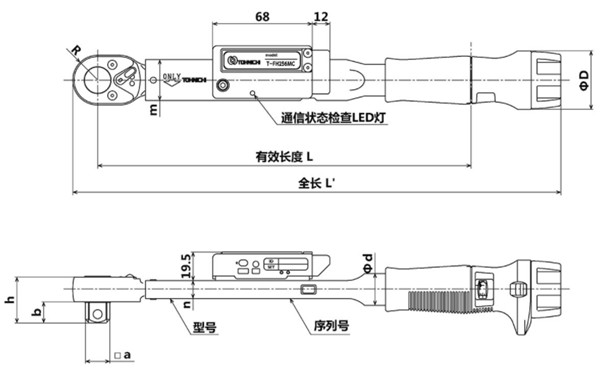

QLFH25N5～QLFH200N4

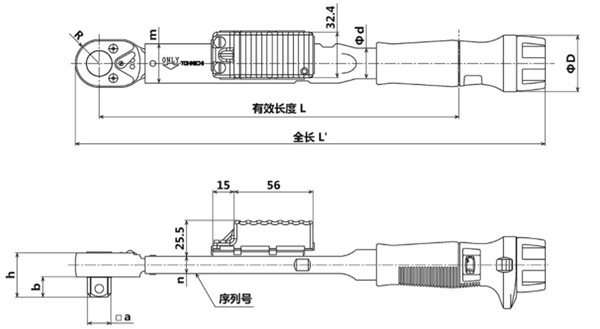

QLFHSLS25N5～QLFHSLS200N4

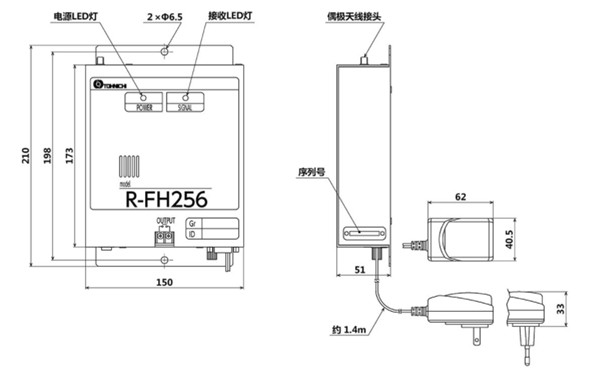

![XO~FTL]R-FH256尺寸圖](http://www.nslm.com.cn/resource/images/c3b98b3ee5934b01865207c28f4dd7a8_202.jpg?ver=28 "XO~FTL]R-FH256尺寸圖")
R-FH256
注意
可應用于其他扭力扳手。

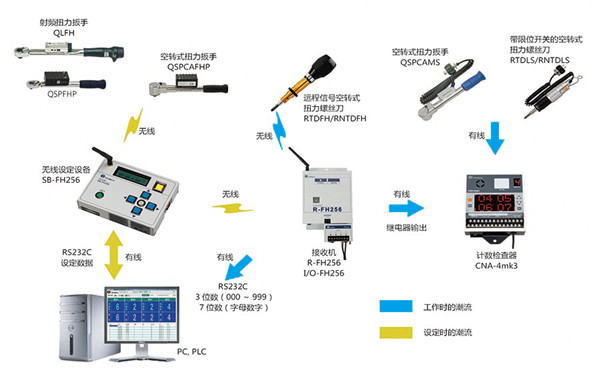

防錯系統的構成例子
