東日雙向型預置式扭力扳手BQSP，常見型號有BQSP20N和BQSP70N，QSP 型號為雙向型，預置式，可使用一把扳手進行雙向（順時針/逆時針）緊固；只有使用專用工具（需另購）才能更改設定扭矩，避免由于人為錯誤導致扭矩變化，僅 BQSP400N 附帶金屬（滾花）手柄，其他型號附帶樹脂手柄；脫跳式扭力扳手，可雙向使用。
177-2781-6361
東日雙向型預置式扭力扳手BQSP，常見型號有BQSP20N和BQSP70N，QSP 型號為雙向型，預置式，可使用一把扳手進行雙向（順時針/逆時針）緊固；只有使用專用工具（需另購）才能更改設定扭矩，避免由于人為錯誤導致扭矩變化，僅 BQSP400N 附帶金屬（滾花）手柄，其他型號附帶樹脂手柄；脫跳式扭力扳手，可雙向使用。

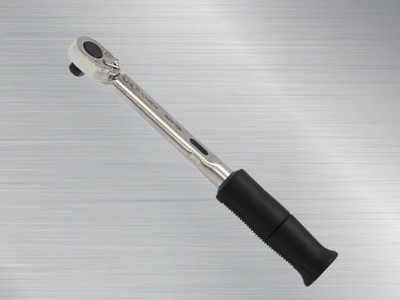

東日雙向型預置式扭力扳手BQSP20N

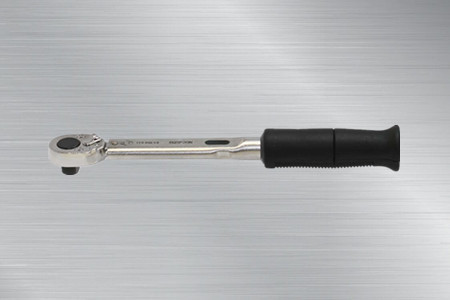

BQSP20N扭力扳手

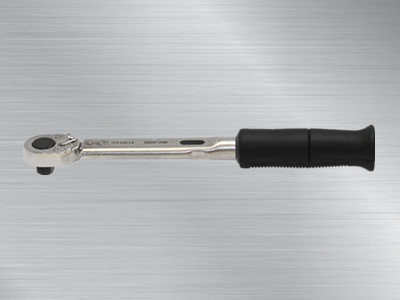

東日雙向型預置式扭力扳手BQSP70N
產品特點：
1.QSP 型號為雙向型。
2.預置式。
3.可使用一把扳手進行雙向（順時針/逆時針）緊固。
4.只有使用專用工具（需另購）才能更改設定扭矩，避免由于人為錯誤導致扭矩變化。
5.達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成。
6.僅 BQSP400N 附帶金屬（滾花）手柄，其他型號附帶樹脂手柄。
適用范圍
適用于裝配以及批量生產。
規格： 精度±3%
|
型號 |
BQSP10N |
BQSP20N |
BQSP40N |
BQSP70N |
BQSP120N |
BQSP220N |
BQSP300N |
BQSP400N |
|
|
國際單位制范圍 [N?m] |
最少～最大 |
5～10 |
10～20 |
20～40 |
35～70 |
60～120 |
110～220 |
150～300 |
200～420 |
|
公制范圍 |
最少～最大 |
kgf?cm |
100～200 |
200～400 |
350～700 |
600～1200 |
1100～2200 |
kgf?m |
20～42 |
|
[kgf?cm / kgf?m] |
50～100 |
15～30 |
|||||||
|
美制范圍 |
最少～最大 |
50～100 |
100～200 |
200～350 |
350～600 |
600～1100 |
1000～1900 |
1400～2600 |
1800～3600 |
|
[lbf?in] |
|||||||||
|
最大手力[N] |
62 |
124 |
225 |
279 |
382 |
550 |
500 |
444 |
|
|
尺寸[mm] |
有效長度 |
Ｌ |
161 |
178 |
251 |
314.5 |
400 |
600 |
900 |
|
全長 |
Ｌ’ |
213.5 |
240 |
314 |
380 |
462 |
665 |
970.5 |
|
|
方頭 |
ａ |
6.35 |
9.53 |
12.7 |
19.05 |
||||
|
ｂ |
7.5 |
11 |
14 |
15.4 |
20.5 |
||||
|
扳頭 |
Ｒ |
13 |
16 |
17 |
18.8 |
20 |
22.5 |
25.5 |
|
|
ｈ |
18.5 |
22 |
25.6 |
29 |
33.5 |
38.4 |
44.5 |
46.5 |
|
|
本體 |
ｍ |
19 |
25.5 |
28 |
35 |
38.6 |
|||
|
ｎ |
9.2 |
11.2 |
12.2 |
15 |
16.1 |
||||
|
ｄ |
15 |
20 |
21.7 |
27.2 |
30 |
||||
|
Ｄ |
29 |
34 |
38 |
40 |
|||||
|
重量約[kg] |
0.2 |
0.4 |
0.63 |
0.73 |
1.3 |
2.4 |
3.7 |
產品圖片尺寸：

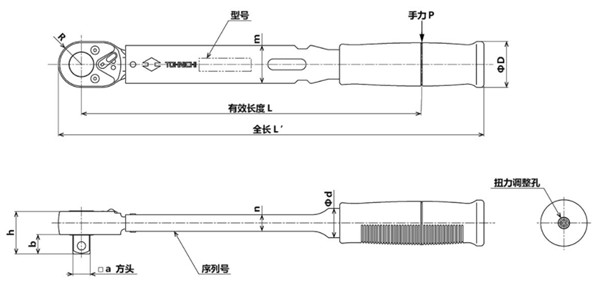

BQSP10N～BQSP300N

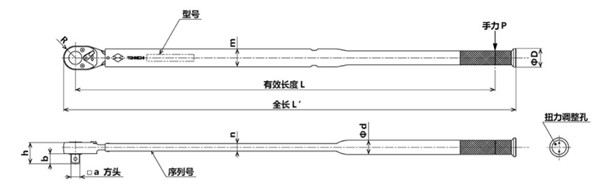

BQSP400N
