東日數字式加擰扳手CTB2，類型有CTB2/CTB2-G，型號有CTB100N2X15D和CTB850N2X32D，采用東日獨創的加擰扭矩測試算法（T點法）；檢測傳感器和軟件，提出最接近初始扭矩的最終扭矩值；可使用交換頭，應用范圍廣；CTB2-BT/CTB2-G-BT可以通過“TDMS/TDMSHT”建立緊固數據管理系統；適用于緊固螺栓的加擰檢查。
177-2781-6361
東日數字式加擰扳手CTB2，類型有CTB2/CTB2-G，型號有CTB100N2X15D和CTB850N2X32D，采用東日獨創的加擰扭矩測試算法（T點法）；檢測傳感器和軟件，提出最接近初始扭矩的最終扭矩值；可使用交換頭，應用范圍廣；CTB2-BT/CTB2-G-BT可以通過“TDMS/TDMSHT”建立緊固數據管理系統；適用于緊固螺栓的加擰檢查。

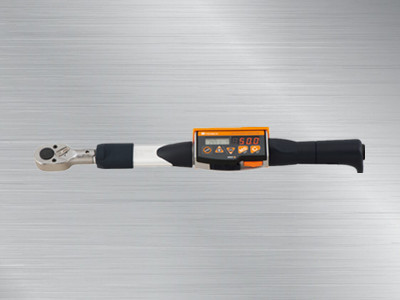

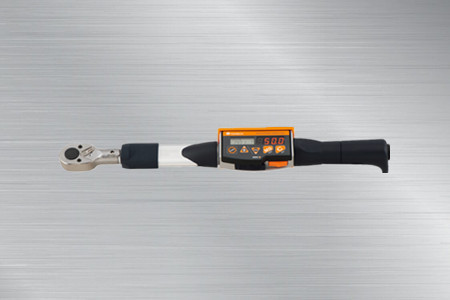

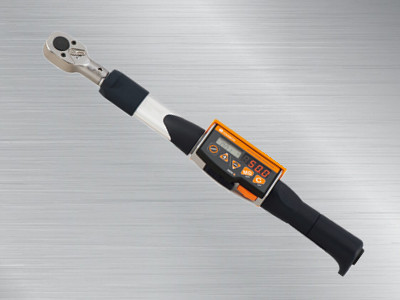

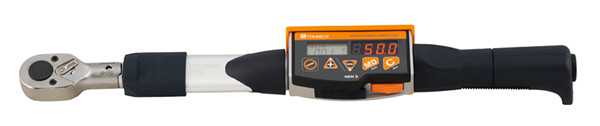

東日數字式加擰扳手CTB100N2X15D
CTB100N2X15D扭力扳手
東日數字式加擰扳手
產品特點：
1.適用于緊固螺栓的加擰檢查。
2.采用東日獨創的加擰扭矩測試算法（T點法）。（*PAT．PEND）
3.檢測傳感器和軟件，提出最接近初始扭矩的最終扭矩值。
4.內部存儲器最多可儲存999條讀數，可通過RS232C下載。
5.可使用交換頭，應用范圍廣。
6.適用于國際范圍，包括歐盟地區。
7.東日交換頭式扭力扳手可使用品種豐富、堪稱世界第一的東日“交換頭”。實現了最優化的作業環境。
8.可以訂購具有Bluetooth（R）數據通信功能的CTB2-BT/CTB2-G-BT。※藍牙(R)是Bluetooth SIG, Inc.的注冊商標。
9.CTB2-BT/CTB2-G-BT可以通過2017年3月發售的“TDMS/TDMSHT”（Ver.2.00）建立緊固數據管理系統。
10.可以免費下載實現Excel(R)數據管理的數據輸入工具“ExRv（Excel Receiver)”。※Excel(R)為微軟10.公司的注冊商標。
適用范圍:
使用加擰扭矩檢測法，適用于質量檢查。
規格：
精度 ±1%
|
型號 |
CTB10N2X8D-G |
CTB20N2X10D-G |
CTB50N2X12D-G |
CTB100N2X15D-G |
||
|
扭矩范圍[N?m] |
最小～最大 |
2～10 |
4～20 |
10～50 |
20～100 |
|
|
1位數 |
0.01 |
0.02 |
0.05 |
0.1 |
||
|
扭矩范圍[kgf?cm] |
最小～最大 |
20～100 |
40～200 |
100～500 |
200～1000 |
|
|
1位數 |
0.1 |
0.2 |
0.5 |
1 |
||
|
扭矩范圍[kgf?m] |
最小～最大 |
0.2～1 |
0.4～2 |
1～5 |
2～10 |
|
|
1位數 |
0.001 |
0.002 |
0.005 |
0.01 |
||
|
扭矩范圍[lbf?in] |
最小～最大 |
20～90 |
36～180 |
100～440 |
200～880 |
|
|
1位數 |
0.1 |
0.2 |
0.5 |
1 |
||
|
扭矩范圍[lbf?ft] |
最小～最大 |
1.5～7.3 |
3～14.5 |
7.5～36 |
15～73 |
|
|
1位數 |
0.01 |
0.02 |
0.05 |
0.1 |
||
|
最大手力［N］ |
2～10 |
4～20 |
10～50 |
20～100 |
||
|
尺寸［mm］ |
有效長度 |
L |
0.01 |
0.02 |
0.05 |
0.1 |
|
全長 |
L’ |
212 |
214 |
282 |
384 |
|
|
|
扳頭 |
d3 |
8 |
10 |
12 |
15 |
|
重量［kg］ |
0.46 |
0.47 |
0.58 |
0.63 |
||
|
交換頭 |
（SH、RH、QH、HH） |
（SH、SH-N、RH、QH、DH、HH） |
（SH、RH、QH、RQH、DH、HH） |
（SH、RH、QH、RQH、DH、HH） |
||
|
8D |
10D |
12D |
15D |
精度 ±1%
|
型號 |
CTB200N2X19D-G |
CTB360N2X22D-G |
CTB500N2X22D-G |
CTB850N2X32D-G |
||
|
扭矩范圍[N?m] |
最小～最大 |
40～200 |
72～360 |
100～500 |
170～850 |
|
|
1位數 |
0.2 |
0.4 |
0.5 |
1 |
||
|
扭矩范圍[kgf?cm] |
最小～最大 |
400～2000 |
720～3600 |
1000～5000 |
- |
|
|
1位數 |
2 |
4 |
5 |
- |
||
|
扭矩范圍[kgf?m] |
最小～最大 |
4～20 |
7.2～36 |
10～50 |
17～85 |
|
|
1位數 |
0.02 |
0.04 |
0.05 |
0.1 |
||
|
扭矩范圍[lbf?in] |
最小～最大 |
360～1700 |
650～3100 |
890～4400 |
- |
|
|
1位數 |
2 |
4 |
5 |
- |
||
|
扭矩范圍[lbf?ft] |
最小～最大 |
30～150 |
52～260 |
73～360 |
124～620 |
|
|
1位數 |
0.2 |
0.4 |
0.5 |
1 |
||
|
最大手力［N］ |
40～200 |
72～360 |
100～500 |
170～850 |
||
|
尺寸［mm］ |
有效長度 |
L |
0.2 |
0.4 |
0.5 |
1 |
|
全長 |
L’ |
475 |
713 |
949 |
1387 |
|
|
扳頭 |
d3 |
19 |
22 |
32 |
||
|
重量［kg］ |
0.78 |
1.13 |
4 |
5.14 |
||
|
交換頭 |
（SH、RH、QH、RQH、DH、HH） |
（SH、RH、QH、RQH、DH、HH） |
（SH、RH、QH） |
|||
|
19D |
22D |
32D |
常用規格
|
顯示器 |
7段LED 4行10mm |
|
14段LCD 6行7mm |
|
|
7段LED 4行3mm |
|
|
電池壽命指示燈（4檔） |
|
|
判斷LED燈 紅色/藍色 |
|
|
存儲量 |
999條（M-2模式：99條數據） |
|
通信功能 |
RS232C（2400～19200 bps） |
|
USB接頭對應串行輸出 |
|
|
電源 |
鎳氫充電電池 |
|
連續使用時間 |
充滿電約20小時（充電1小時可使用8小時） |
|
充電時間 |
約3.5小時 |
|
使用溫度范圍［℃］ |
0～40 無冷凝 |
|
基本功能 |
峰值保持 |
|
帶日期和時間的峰值數據存儲器 |
|
|
自動存儲/復位 |
|
|
緊固完成蜂鳴器 |
|
|
判斷測量數據 |
|
|
自動歸零設定 |
|
|
自動關機（3分鐘） |
|
|
時鐘 |
可以訂購搭載了Bluetooth（R)的CEM3-BT/CEM3-G-BT。
產品尺寸圖片：

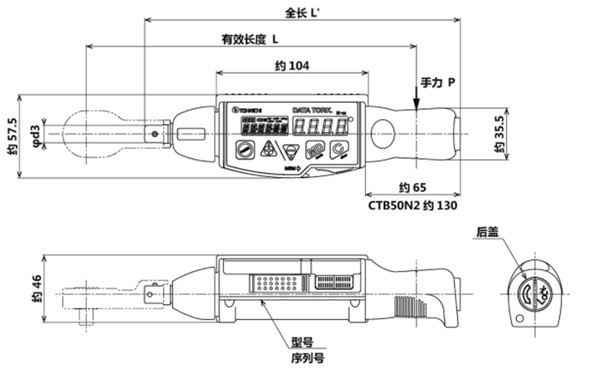

CTB10N2-G～50N2-G

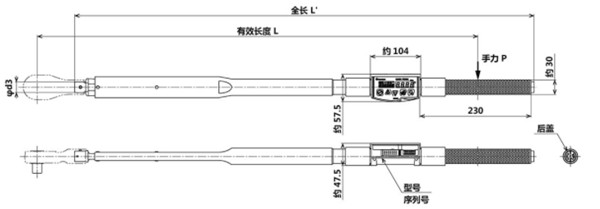

CTB100N2-G～360N2-G
CTB500N2-G,850N2-G
標準附件
電池組（BP-5）/適合QH/充電器（BC-3-G）
備注
（注）交換頭根部的詳細尺寸，請咨詢。
