東日數字式角度組件扭力扳手DWQL100N，數字式角度扭力扳手DWQL和角度組件M-DW，密合扭矩處發出“咔嚓”一聲之后，開始測定并顯示旋轉角度；LS型扭力扳手可安裝M-DW轉變為角度扭力扳手；脫跳式扭力扳手，帶數字式角度組件，共計6個型號；適用于回轉角法緊固用。
177-2781-6361
東日數字式角度組件扭力扳手DWQL100N，數字式角度扭力扳手DWQL和角度組件M-DW，密合扭矩處發出“咔嚓”一聲之后，開始測定并顯示旋轉角度；LS型扭力扳手可安裝M-DW轉變為角度扭力扳手；脫跳式扭力扳手，帶數字式角度組件，共計6個型號；適用于回轉角法緊固用。

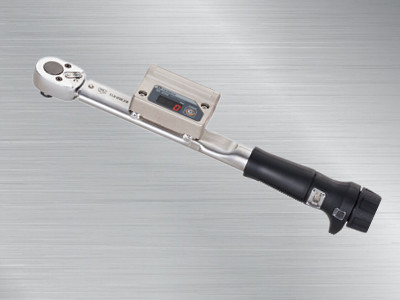

東日數字式角度組件扭力扳手DWQL100N

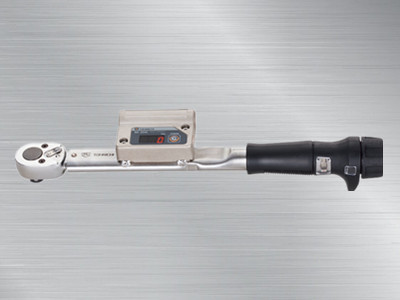

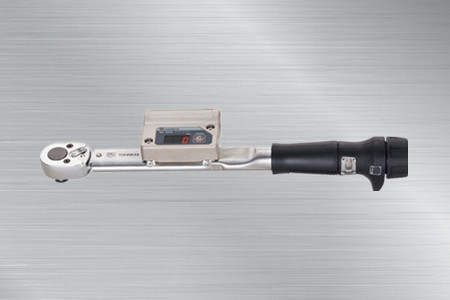

DWQL100N扭力扳手

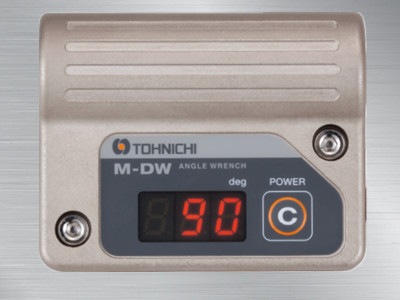

M-DW角度組件
產品特點：
1.LS型扭力扳手可安裝M-DW轉變為角度扭力扳手。
2.在密合扭矩使用扭力扳手的設定扭矩。
3.設定扭矩的“咔嚓！”時開始和顯示測量角度。
4.脫跳式扭力扳手，帶數字式角度組件，共計6個型號。
適用范圍：
回轉角法緊固用
規格：
角度組件M-DW規格
|
角度組件 M-DW 規格 |
|
|
角度測量范圍 |
0～999° |
|
1位數 |
1° |
|
角度精度 |
±2°+ 1位數（螺栓轉至90°時角速度為30°/s～180°/s） |
|
顯示器 |
7段LED 3位數/字符高度 10mm |
|
最大連續使用時間 |
約60小時 |
|
標準 |
0～40℃ 低于85%（無冷凝） |
|
附件 |
說明書：1份、限位開關帶接頭：1個、固定開關用螺釘、墊圈：每樣2個、AA電池：1節 |
脫跳式角度扳手DWQL系列 扭矩精度±3%
|
型號 |
DWQL50N |
DWQL100N |
DWQL140N |
DWQL200N |
DWQL280N |
DWQL420N |
||
|
角度測量范圍［°］ |
最小～最大 |
0～999 |
||||||
|
1位數 |
1 |
|||||||
|
角度精度 |
±2°+ 1位數（螺栓轉至90°時角速度為30°/s～180°/s） |
|||||||
|
國際單位制型號［N·m］ |
最小～最大 |
（5）10～50 |
（10）20～100 |
（25）30～140 |
（30）40～200 |
（30）40～280 |
（40）60～420 |
|
|
1刻度 |
0.5 |
1 |
2 |
|||||
|
尺寸［mm］ |
全長 |
L’ |
260 |
335 |
400 |
490 |
695 |
995 |
|
本體 |
I |
260 |
335 |
400 |
490 |
695 |
995 |
|
|
重量［kg］ |
0.62 |
0.86 |
1 |
1.6 |
2.2 |
3.6 |
產品尺寸圖：

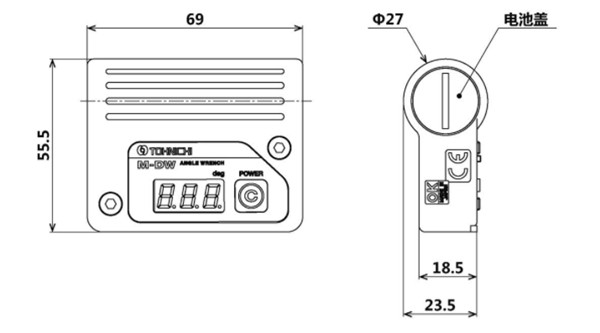

M-DW

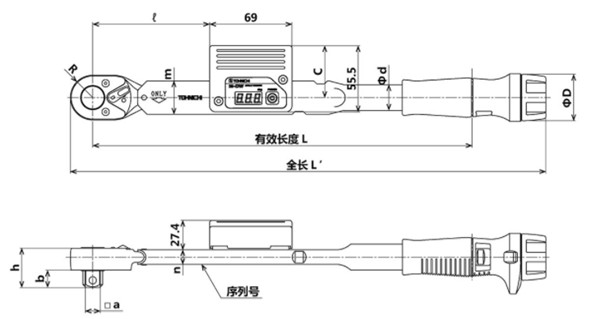

DWQL50N～420N
注意
扭力調整范圍的（ ）內的數值表示最小密合扭矩。如果低于最小密合扭矩，則無法保證精度。
