東日數字式扭力扳手CPT，類型有CPT/CPT-G，常見型號有CPT20X10D、CPT100X15D和CPT280X22D，Pro Tork緊固用數字式扭力扳手，有數據內存、通信功能，在PC端進行測定數據管理；直觀的機器界面，高亮LED燈指示與目標扭矩對應的當前扭矩級別；適用于加擰扭矩檢查或螺栓緊固。
177-2781-6361
東日可換頭數字式扭力扳手CEM3-P，在PC端作成部位信息等數據后，可以向CEM3-P傳送數據；可用于防錯型（Pokayoke）；實現了低成本的數據管理；具備用于測量部件和結果的ID管理功能；質量檢查扭力扳手，附帶鏈接作業名稱與檢測結果的數據管理軟件。

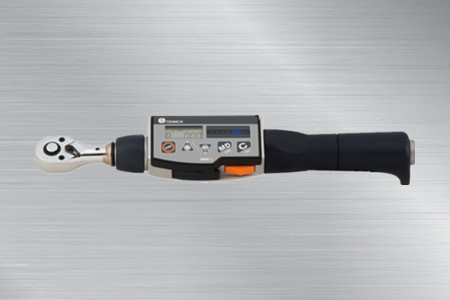

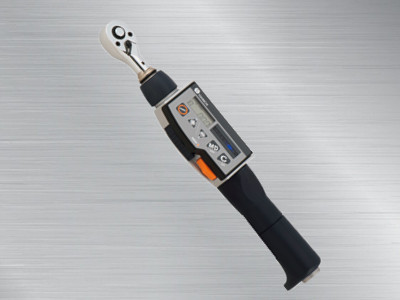

東日數字式扭力扳手CPT20X10D

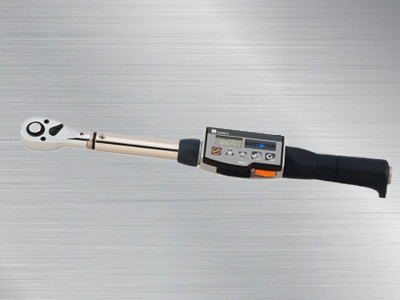

東日數字式扭力扳手CPT100X15D

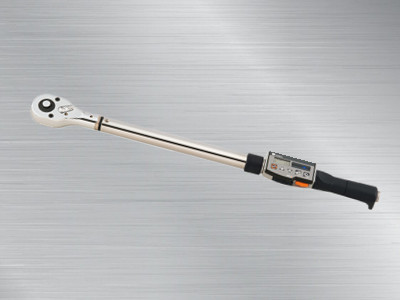

東日數字式扭力扳手CPT280X22D
產品特點：
1.具備用于測量部件和結果的ID管理功能。
2.通過附屬軟件能簡單地作成并管理部位信息數據。
3.在PC端作成部位信息等數據后，可以向CEM3-P傳送數據。
4.可用于防錯型（Pokayoke）。
5.采用新開發的“標準檢查軟件”，
6.實現了低成本的數據管理。
7.不論是否存在色覺個體差異易于使用的設計（TohnichiUnified Design）
8.適用于國際范圍，包括歐盟地區。附帶CE標識。
9.東日交換頭式扭力扳手可使用品種豐富、堪稱世界第一的東日“交換頭”。實現了最優化的作業環境。
適用范圍:
適用于檢查或防錯緊固。
規格：
精度 ±3%
|
MODEL |
CPT20X10D-G |
CPT50X12D-G |
CPT100X15D-G |
CPT200X19D-G |
CPT280X22D-G |
||
|
扭矩范圍［N·m］ |
最小～最大 |
4～20 |
10～50 |
20～100 |
40～200 |
56～280 |
|
|
1位數 |
0.02 |
0.05 |
0.1 |
0.2 |
|||
|
扭矩范圍［kgf·cm］ |
最小～最大 |
40～200 |
100～500 |
200～1000 |
400～2000 |
560～2800 |
|
|
1位數 |
0.2 |
0.5 |
1 |
2 |
|||
|
扭矩范圍［kgf·m］ |
最小～最大 |
0.4～2 |
1～5 |
2～10 |
4～20 |
5.6～28 |
|
|
1位數 |
0.002 |
0.005 |
0.01 |
0.02 |
|||
|
扭矩范圍［lbf·in］ |
最小～最大 |
36～180 |
100～440 |
200～880 |
360～1700 |
500～2400 |
|
|
1位數 |
0.2 |
0.5 |
1 |
2 |
|||
|
扭矩范圍［lbf·ft］ |
最小～最大 |
3～14.5 |
7.5～36 |
15～73 |
30～150 |
42～200 |
|
|
1位數 |
0.02 |
0.05 |
0.1 |
0.2 |
|||
|
最大手力［N］ |
81.6 |
196.9 |
275.5 |
428.3 |
466.7 |
||
|
尺寸［mm］ |
有效長度 |
L |
245 |
254 |
363 |
467 |
600 |
|
全長 |
L’1 |
280.5 |
282.5 |
384.5 |
475.5 |
591.5 |
|
|
L’2 |
330 |
339 |
475.5 |
556 |
700 |
||
|
方頭 |
a |
9.5 |
12.7 |
19 |
|||
|
b |
11 |
15.5 |
23 |
||||
|
扳頭 |
C |
32 |
40 |
63 |
|||
|
h |
32 |
40 |
55 |
||||
|
重量［kg］ |
0.63 |
0.65 |
0.85 |
1.37 |
1.76 |
|
型號 |
CPT20X10D-G-SET |
CPT50X12D-G-SET |
CPT100X15D-G-SET |
CPT200X19D-G-SET |
CPT280X22D-G-SET |
|
|
標準附件 |
棘輪頭 |
TQH10D |
TQH12D |
TQH15D |
TQH19D |
TQH22D |
|
收納盒 |
CPT小盒（844） |
CPT大盒（845） |
||||
|
電池 |
AA鎳氫電池 x 2 |
常用規格：
|
顯示器 |
14段LCD 6行7mm高 |
|
7段LCD 4行3mm高 |
|
|
電池壽命指示燈（4檔） |
|
|
存儲量 |
50 |
|
扭矩設定存儲 量 |
預置模式：可記錄10條扭矩 值 |
|
判斷模式：每個上限/下限/緊固方向最多可記錄 10條扭矩值 |
|
|
基本功能 |
自動關機（3分鐘 ） |
|
自動存儲 /復位 |
|
|
自動歸零 |
|
|
通信功能 |
RS232C兼容 |
|
電源 |
AA電池 x 2 |
|
連續使用時間 |
約40小時 |
|
使用溫度范圍 |
0～40℃ 85%RH以下（無冷凝） |
預置緊固模式（紅色LED燈表示當前的扭矩緊固狀況）
判斷緊固模式（正在緊固）

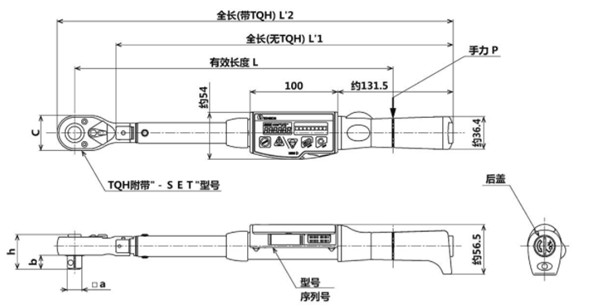

產品尺寸圖片：
CPT20-G～CPT280-G（-SET）
備注
?。ㄗⅲ┙粨Q頭根部的詳細尺寸，請咨詢。
