東日脫跳式扭力扳手CSP-MH，常見型號為CSP100N3X15D-MH，全長290mm，可換頭預置式扭力扳手，只有使用專用工具才能更改設定扭矩，避免由于人為錯誤導致扭矩變化；達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成；交換頭可以從豐富的產品中選擇適合工作的；適用于裝配以及批量生產。
177-2781-6361
東日脫跳式扭力扳手CSP-MH，常見型號為CSP100N3X15D-MH，全長290mm，可換頭預置式扭力扳手，只有使用專用工具才能更改設定扭矩，避免由于人為錯誤導致扭矩變化；達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成；交換頭可以從豐富的產品中選擇適合工作的；適用于裝配以及批量生產。

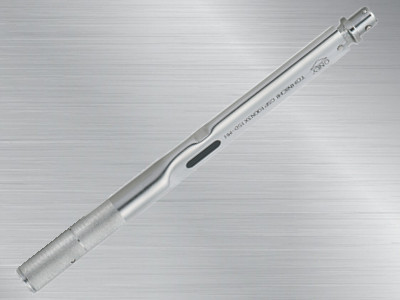

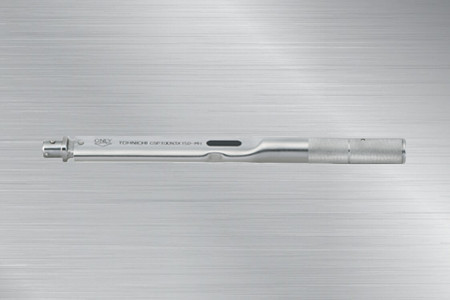

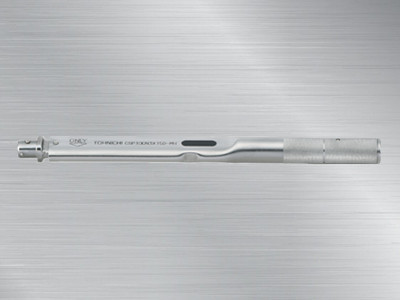

東日脫跳式扭力扳手CSP100N3X15D-MH"
CSP100N3X15D-MH扭力扳手
東日脫跳式扭力扳手
產品特點：
1.只有使用專用工具（需另購）才能更改設定扭矩，避免由于人為錯誤導致扭矩變化。
2.交換頭可以從豐富的產品中選擇適合工作的，因此成本很便宜。
3.達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成。
4.CSP25N3X10D、CSP50N3X12D、CSP50N3X15D、CSP100N3X15D、CSP140N3X15D可以安裝“AH可調式開口頭”（活動交換頭）。
5.東日交換頭式扭力扳手可使用品種豐富、堪稱世界第一的東日“交換頭”。實現了最優化的作業環境。
適用范圍:
適用于裝配以及批量生產。
規格：
CSP1.5N4X8D～CSP50N3X15D 規格 精度 ±3%
|
型號 |
CSP1.5N4X8D |
CSP3N4X8D |
CSP6N4X8D |
CSP12N4X8D |
CSP25N3X10D |
CSP25N3X10D-MH |
CSP50N3X12D |
CSP50N3X12D-MH |
CSP50N3X15D |
CSP50N3X15D-MH |
|
國際單位制范圍［N·m］ |
0.3～1.5 |
0.6～3 |
1～6 |
2～12 |
5～25 |
10～50 |
||||
|
公制范圍［kgf·cm］ |
3～15 |
6～30 |
10～60 |
20～120 |
50～250 |
100～500 |
||||
|
美制范圍［lbf·in］ |
3～13 |
6～25 |
10～50 |
20～100 |
50～200 |
100～400 |
||||
|
適用螺栓（參考） |
普通鋼制螺栓 |
M3（M3.5） |
M4（M4.5） |
M5、M6 |
（M7） |
M8 |
M10 |
|||
|
高壓螺栓 |
M2.5 |
M3（M3.5） |
M4（M4.5） |
M5、M6 |
（M7） |
M8 |
||||
|
最大手力［N］ |
13 |
26 |
39 |
79 |
134 |
240 |
229 |
|||
|
尺寸［mm］ |
有效長度 |
L |
118 |
153 |
186 |
208 |
218 |
|||
|
全長 |
L’ |
130 |
165 |
195 |
215 |
220 |
||||
|
扳頭 |
d3 |
8 |
10 |
12 |
15 |
|||||
|
本體 |
m |
19 |
25.5 |
|||||||
|
n |
9.2 |
11.2 |
11.2 |
|||||||
|
d |
15 |
|
20 |
|||||||
|
D |
24 |
29 |
15 |
34 |
20 |
34 |
20 |
|||
|
重量［kg］ |
0.2 |
0.3 |
CSP100N3X15D～CSP420NX22D 規格 精度 ±3%
|
型號 |
CSP100N3X15D |
CSP100N3X15D-MH |
CSP140N3X15D |
CSP140N3X15D-MH |
CSP200N3X19D |
CSP280N3X22D |
CSP420NX22D |
|
|
國際單位制范圍［N·m］ |
20～100 |
30～140 |
40～200 |
40～280 |
60～420 |
|||
|
公制范圍［kgf·cm/kgf·m］ |
kgf·cm 200～1000 |
300～1400 |
400～2000 |
kgf·m 4～28 |
6～42 |
|||
|
美制范圍［lbf·in］ |
200～850 |
300～1000 |
350～1600 |
350～2500 |
600～3600 |
|||
|
適用螺栓（參考） |
普通鋼制螺栓 |
M12（M14） |
M16 |
（M18） |
M20 |
（M22）M24 |
||
|
|
高壓螺栓 |
M10 |
M12 |
（M14） |
M16 |
（M8） |
||
|
最大手力［N］ |
344 |
400 |
449 |
424 |
442 |
|||
|
尺寸［mm］ |
有效長度 |
L |
291 |
350 |
445 |
660 |
950 |
|
|
|
全長 |
L’ |
290 |
350 |
430 |
625 |
920 |
|
|
|
扳頭 |
d3 |
15 |
19 |
22 |
|||
|
|
本體 |
m |
28 |
35 |
38.6 |
|||
|
|
|
n |
12.2 |
15 |
16.1 |
|||
|
|
|
d |
21.7 |
27.2 |
30 |
|||
|
|
|
D |
34 |
21.7 |
34 |
21.7 |
27.2 |
40 |
|
重量［kg］ |
0.45 |
0.55 |
1 |
1.4 |
2.7 |
產品尺寸圖片：
CSP1.5N4～12N4
CSP25N3～140N3
CSP-MH、CSP200N3～420N
注意
全長僅是本體的長度。
備注：
（注）交換頭根部的詳細尺寸，請咨詢。
