東日無線防錯型扭力扳手QLBLE，常見型號為QLBLE25N5和QLBLE100N4，采用太陽能發電（Energy Harvesting），防止忘記緊固用的無線防錯型扭力扳手。無須更換電池，省去電池成本和更換手續；面向歐盟地區與中國新發售；安裝簡單。通信設定完成時，會有“咔嗒！”聲只要讓扭力扳手工作，就能進行通信設定。在R-BLE的本體處于設定模式的狀態下，讓扭力扳手工作。
177-2781-6361
東日無線防錯型扭力扳手QLBLE，常見型號為QLBLE25N5和QLBLE100N4，采用太陽能發電（Energy Harvesting），防止忘記緊固用的無線防錯型扭力扳手。無須更換電池，省去電池成本和更換手續；面向歐盟地區與中國新發售；安裝簡單。通信設定完成時，會有“咔嗒！”聲只要讓扭力扳手工作，就能進行通信設定。在R-BLE的本體處于設定模式的狀態下，讓扭力扳手工作。

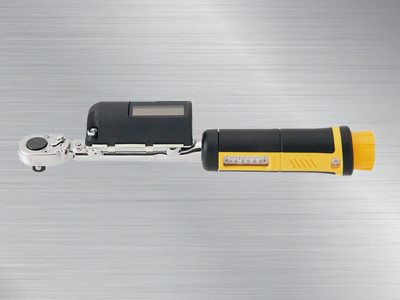

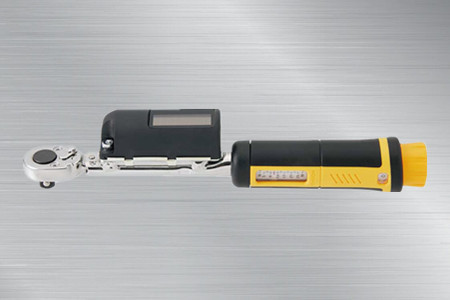

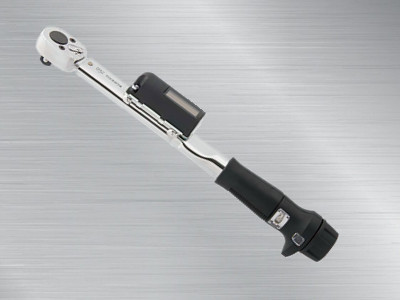

東日無線防錯型扭力扳手QLBLE100N4
發射器T-BLE

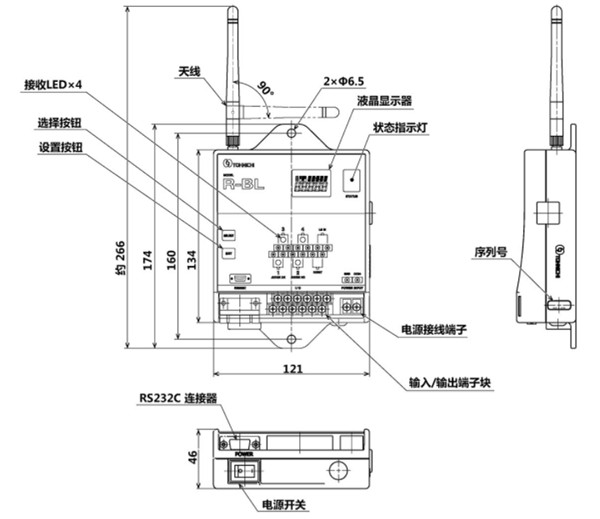

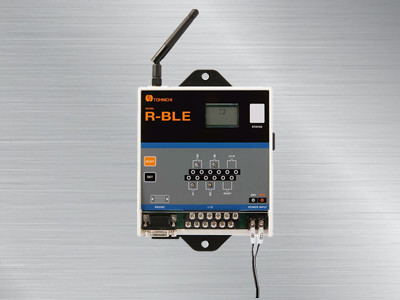

接收機R-BLE
產品特點：
1.符合歐盟地區與中國的技術標準。
2.世界首次！采用太陽能發電（Energy Harvesting）。
3.無須更換電池！省去電池成本和更換手續。省去電池廢棄（處理）手續，對環境沒有影響的扭力扳手。
4.非常實用的照明度！ 通過太陽能發電，在普通制造工廠的室內照明下就能發送防錯用緊固完成信號。
5.安裝簡單。通信設定完成時，會有“咔嗒！”聲只要讓扭力扳手工作，就能進行通信設定。※在R-BLE的本體處于設定模式的狀態下，讓扭力扳手工作。
6.現在使用的東日制LS式扭力扳手大多是免電池無線式防錯型扭力扳手。顧客可以改裝本公司生產的有線LS式扭力扳手（278型號）的限位開關部分，無須廢棄現在使用的LS式扭力扳手就可低成本進行升級。另外，278型號的LS式扭力扳手中的156型號可以預先搭載T-BL后出廠。有關詳細內容，請瀏覽目錄。
7.T-BLE/QLBLE僅限于在歐盟地區與中國使用。也有面向美國、加拿大和墨西哥的T-BLA/QLBLA及日本國內專用的T-BL/QLBL。
適用范圍：
1.螺絲的防止忘記緊固用（防錯式）。
2.通過緊固次數管理，裝配線的聯鎖控制。
3.防錯系統/緊固管理系統。
規格：
|
型號 |
發射器 |
接收機 |
|
T-BLE |
R-BLE |
|
|
頻率 |
868.3MHz |
|
|
調節方法 |
ASK |
|
|
調節速度 |
125kbps |
|
|
ID |
ID 8 位固定數字，不可選 |
|
|
輸入 / 輸出 |
LED 顯示為紅色 |
輸出 : Relay x 4, RS232C |
|
輸入 : Reset-in, LS-in |
||
|
|
||
|
電源 |
太陽能電池 |
DC24V(18～36V) |
|
能耗低于5W |
||
|
天線 |
螺旋天線 |
偶極天線 |
|
使用溫度 |
0～40℃ |
|
|
通訊距離 |
約 10 到 20 m |
|
|
獲得許可證 |
歐洲 : CE |
精度 ±3%
|
型號 |
QLBLE25N5 |
QLBLE50N |
QLBLE100N4 |
QLBLE140N |
QLBLE200N4 |
QLBLE280N |
||
|
扭力范圍 [N?m] |
最小～最大 |
5～25 |
10～50 |
20～100 |
30～140 |
40～200 |
40～280 |
|
|
刻度 |
0.2 |
0.5 |
1 |
2 |
||||
|
尺寸[mm] |
有效長度 |
L |
162 |
180 |
255 |
318 |
400 |
600 |
|
全長 |
L' |
237 |
260 |
335 |
400 |
490 |
695 |
|
|
方頭 |
a |
9.53 |
12.7 |
19.05 |
||||
|
b |
11 |
14 |
15.4 |
20.5 |
||||
|
扳頭 |
R |
13 |
16 |
17 |
18.8 |
20 |
22.5 |
|
|
h |
22 |
25.6 |
32 |
33.5 |
38.4 |
44.5 |
||
|
本體 |
m |
19 |
25.5 |
28 |
35 |
|||
|
n |
9.2 |
11.2 |
12.2 |
15 |
||||
|
d |
15 |
20 |
21.7 |
27.2 |
||||
|
D |
37 |
38.5 |
40 |
51.5 |
||||
|
? |
33 |
48 |
80 |
100 |
178 |
248 |
||
|
c |
23.7 |
24 |
23.2 |

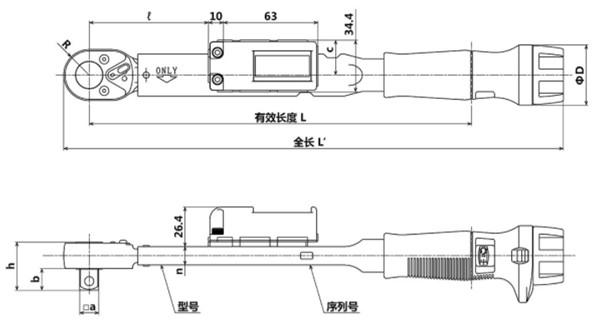

產品尺寸圖：
QLBLE
注意
注1：本產品只能在歐盟地區與中國使用。
注2：接收距離根據周邊的電波環境有可能變短。
通信錯誤的原因包括周圍環境噪音、遮擋物等原因以外，也有金屬或混凝土材料等反射信號沖突等原因。
注3：由于發射機的電源使用太陽能電池，請在照明度200lx以上的環境里使用。
照明度200lx時，充電狀態從空狀態到首次發送需要大約3分鐘的時間。
處于充滿電的狀態下，在黑暗（照明度0lx）的環境里可以發送1,800次以上。
充滿電后，保管在黑暗（照明度0lx）的地方時放電時間大約為6天。
扭力扳手的太陽能電池可以在照明度200lx以上的環境里進行充電，因此使用前不一定要處于充滿電的狀態。
