東日有線預置式扭力扳手CSPLD，在有線式數據傳輸預置式扭力扳手CSPLD系列的本體LED上顯示緊固扭矩的合格判定結果。操作者在手上就可簡單地進行確認；通過點亮LED的方式指定應使用的工具，避免了操作者選擇工具時的困惑；應用于在無法使用無線設備（如FD/FDD）的工作環境中收集緊固扭矩數據。
177-2781-6361
東日有線預置式扭力扳手CSPLD，在有線式數據傳輸預置式扭力扳手CSPLD系列的本體LED上顯示緊固扭矩的合格判定結果。操作者在手上就可簡單地進行確認；通過點亮LED的方式指定應使用的工具，避免了操作者選擇工具時的困惑；應用于在無法使用無線設備（如FD/FDD）的工作環境中收集緊固扭矩數據。

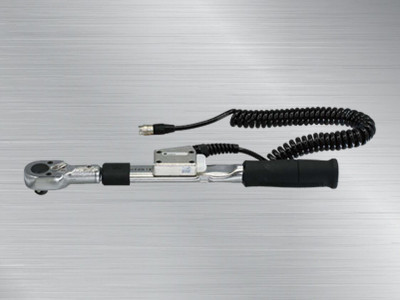

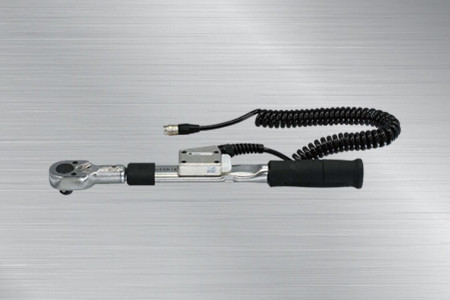

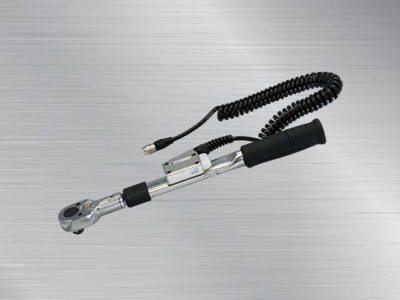

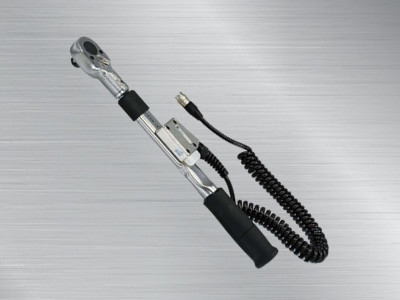

東日有線預置式扭力扳手CSPLD100N3×15D
CSPLD100N3×15D扭力扳手
東日有線預置式扭力扳手
產品特點：
1.在有線式數據傳輸預置式扭力扳手CSPLD系列的本體LED上顯示緊固扭矩的合格判定結果。操作者在手上就可簡單地進行確認。
2.通過點亮LED的方式指定應使用的工具，避免了操作者選擇工具時的困惑。（※指定應使用的工具需要管理軟件。詳細內容請咨詢我們。）
3.與以往的CSPD系列相比，扭矩值輸出部的尺寸縮小了約60%（體積比），大幅實現了小型化。
4.扭矩值輸出部的線纜采用了卷線。不僅提高了操作性，還減少了卷線底部的壓力，防止了斷線。
適用范圍
1.緊固扭矩數據管理

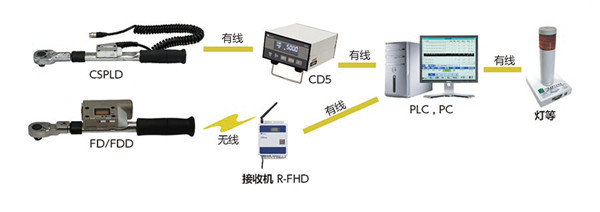

2.在無法使用無線設備（如FD/FDD）的工作環境中收集緊固扭矩數據。
規格： 精度±3%
|
型號 |
CSPLD25N3-10NX10D |
CSPLD25N3X10D |
CSPLD50N3X12D |
CSPLD50N3X15D |
CSPLD100N3X15D |
CSPLD140N3X15D |
CSPLD200N3X19D |
CSPLD280N3X22D |
|
|
國際單位制范圍[N?m] |
最小?最大 |
2～10 |
5～25 |
10～50 |
20～100 |
30～140 |
40～200 |
40～280 |
|
|
最大手力 P [N] |
53.8 |
134.4 |
240.4 |
229.4 |
343.6 |
400.6 |
449.4 |
424.2 |
|
|
尺寸[mm] |
有效長度 |
L |
186 |
208 |
218 |
291 |
349.5 |
445 |
660 |
|
全長 |
L’ |
193 |
214 |
217 |
290 |
349 |
429 |
627 |
|
|
扳頭 |
Φd3 |
10 |
12 |
15 |
19 |
22 |
|||
|
本體 |
m |
19 |
25.5 |
28 |
35 |
||||
|
n |
9.2 |
11.2 |
12.2 |
15 |
|||||
|
m1 |
23 |
29.5 |
33 |
40 |
|||||
|
n1 |
13.2 |
15.2 |
17.2 |
20 |
|||||
|
Φd |
15 |
20 |
21.7 |
27.2 |
|||||
|
ΦD |
29 |
34 |
27 |
||||||
|
重量約 [kg] |
0.42 |
0.56 |
0.75 |
0.87 |
1.3 |
1.75 |

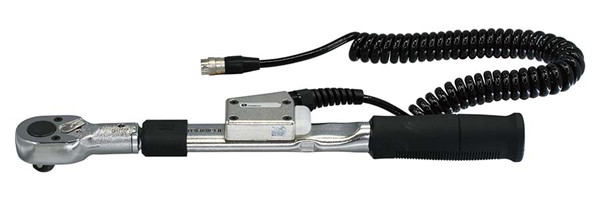

在CSPLD100N3×15D上連接了交換頭QH15D（需另購）的狀態。

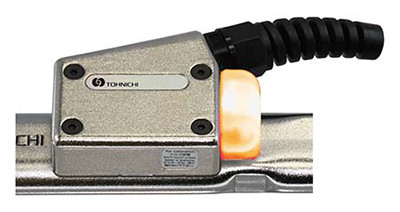

緊固扭矩值合格與否的判斷結果為 OK 時。
緊固扭矩值合格與否的判斷結果為NG時。

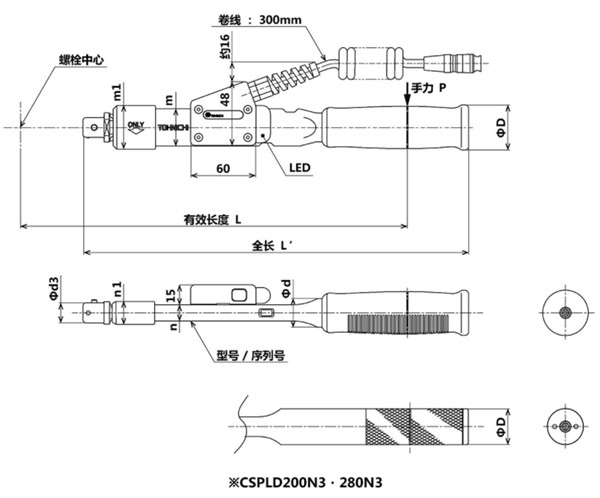

產品圖片尺寸：
CSPLD

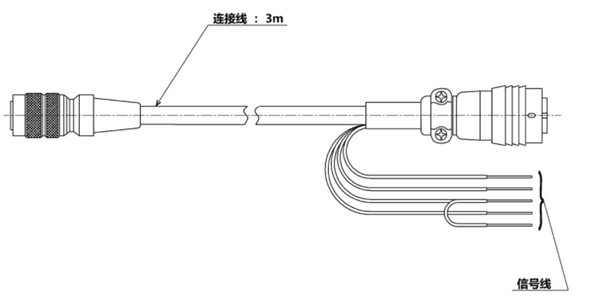

CSPLD連接電纜
注意
如果指定扭矩設定值并購買CD5，我們會提供校準證書。
從2018年1月起，CD5的版本更改為1.4，可以連接CSPLD并點亮判定合格與否的LED。
CD5的版本在1.3或以下的環境時，如果要連接CSPLD并點亮判定合格與否的LED，需要使用另售的AC適配器。
標準附件
連接電纜：3m
備注
交換頭根部的詳細尺寸
