內齒棒間距測量系統，內外齒輪測量系統，改變了傳統量棒和千分尺的測量方法。用測球代替量棒，減少齒形、齒向以及齒輪錐度帶來的誤差:用兩瓣式測頭代替千分尺，消除人為因素的影響。
177-2781-6361
內齒棒間距測量系統，內外齒輪測量系統，改變了傳統量棒和千分尺的測量方法。用測球代替量棒，減少齒形、齒向以及齒輪錐度帶來的誤差:用兩瓣式測頭代替千分尺，消除人為因素的影響。令檢測分度圓直徑的工作變得快捷精準，容易操作。

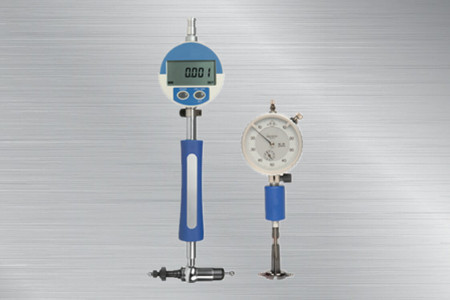

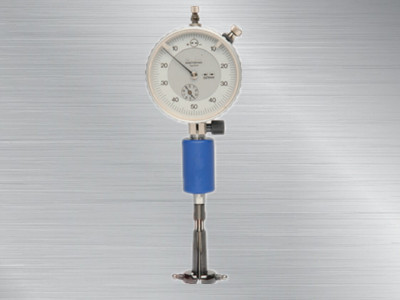

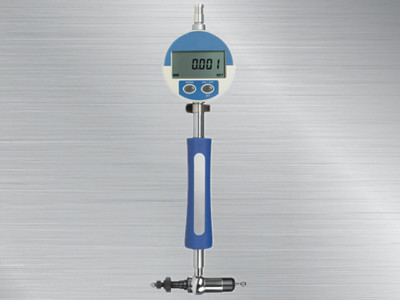

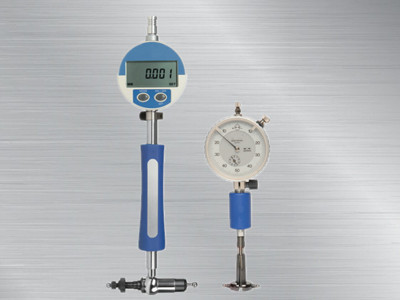

內齒棒間距測量系統
內齒棒間距測量系統
內齒棒間距測量系統
產品特點：
測量方法:比較法測量，需要校準件。
測頭:
兩瓣式(Mi=3.5-26.1 mm)。
內徑表式(Mi=26.1-333.0mm)。
測球:鎢鋼，直徑公差士0.001mm。
測力:測力恒定。
測針:鋼或硬質合金制成，具有一定錐度，保持1:1比例傳遞，將直徑變化傳遞給顯示部分。
手柄:多種手柄選擇，均具有隔熱的特點，可減少溫度對測量值的影響。
校對規:按圖加工。
附件:轉角，深度延長桿，浮動夾頭，深度擋塊等。
顯示:顯示裝置連接孔徑為φ8h6,可連接指針表、數顯表、傳感器等。
測量深度:可達3000mm
技術參數：
|
型號 |
測量范圍 |
測頭型式 |
|
050101 |
Φ3.5-9.6 |
兩瓣式:測球不可換 |
|
050102 |
Φ93-14.6 |
兩瓣式:測球(短測球)可換 |
|
050102 |
Φ14.5-26.1 |
兩瓣式:測球可換 |
|
050103 |
Φ26.0-130.0 |
內徑表式:測球可換 |
|
050103 |
Φ48.5-333.0 |
內徑表式:測球可換 |

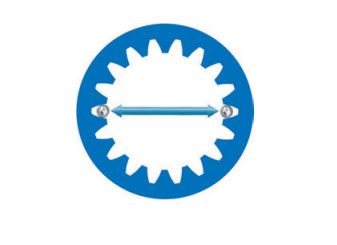

示意圖：
