內錐孔端面直徑測量系統，倒角及沉孔測量，能快速準確地測量內 錐孔端面直徑和圓錐槽的寬度，解決了錐孔端面直徑測量難點。將量儀的圓錐形測頭伸入孔或槽中，用力壓住量儀，使量儀表面和工件表面牢固地、平滑地接觸，測量值就可以在指示表上直接讀出。
177-2781-6361
內錐孔端面直徑測量系統，倒角及沉孔測量，能快速準確地測量內 錐孔端面直徑和圓錐槽的寬度，解決了錐孔端面直徑測量難點。將量儀的圓錐形測頭伸入孔或槽中，用力壓住量儀，使量儀表面和工件表面牢固地、平滑地接觸，測量值就可以在指示表上直接讀出。

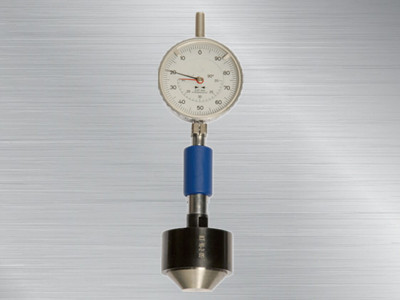

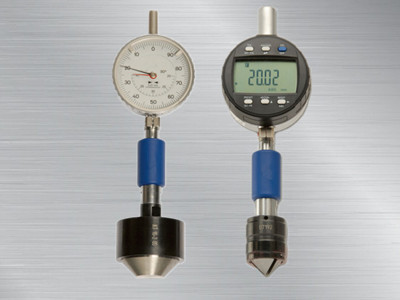

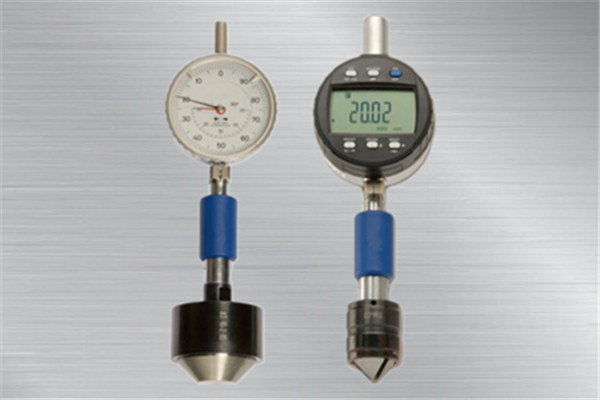

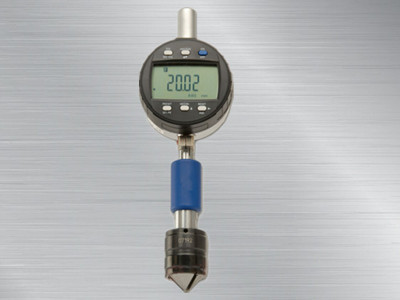

內錐孔端面直徑測量系統
內錐孔端面直徑測量系統
內錐孔端面直徑測量系統
產品特性：
測頭:錐體為鋼制
顯示表: 指針表和數顯表的分辨率均為0.01mm
成套內容: 量儀、防震保護特制指針表或數顯表(含表的檢測證書)、木盒及使用說明書。量儀出廠前已經進 行了設置，可直接使用。
注意:內錐孔端面直徑測量表是特制比例的指示表。具 體的比例與錐體的錐度有關。指示表依據德國DIATEST 工廠標準生產。在工廠使用校對規進行校準可根據要求 進行特殊設計。
型號應用:
01106用于錐角<60°
60°<01109用于錐角<90°
90°<01101用于錐角<127°
技術參數：
|
型號 |
錐度 |
測量范圍 |
直徑D |
|
1109 |
90° |
0.5-20 |
27 |
|
20-40 |
47 |
||
|
40-60 |
67 |
||
|
60-80 |
87 |
||
|
80-100 |
107 |
||
|
100-120 |
127 |
||
|
1101 |
127° |
0.5-20 |
27 |
|
20-40 |
47 |
||
|
40-60 |
67 |
||
|
60-80 |
87 |
||
|
80-100 |
107 |
||
|
100-120 |
127 |
||
|
1106 |
60° |
0.5-12 |
27 |
|
10-21 |
27 |
||
|
20-31 |
47 |
||
|
30-41 |
47 |
||
|
40-51 |
67 |
||
|
50-61 |
67 |
||
|
60-71 |
87 |
||
|
70-81 |
87 |
||
|
80-91 |
107 |
||
|
90-101 |
107 |
||
|
100-111 |
127 |
||
|
110-121 |
127 |
原理圖：

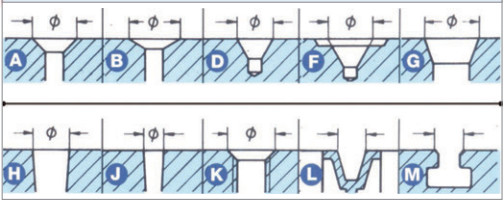

應用圖：
