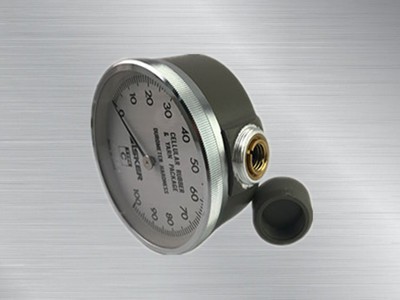

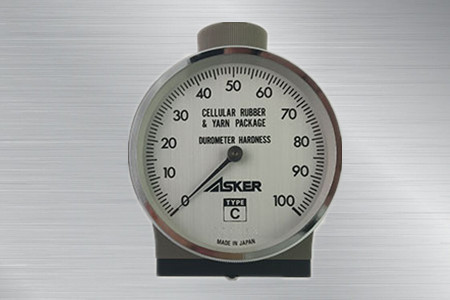

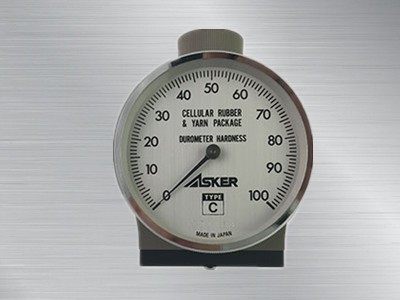

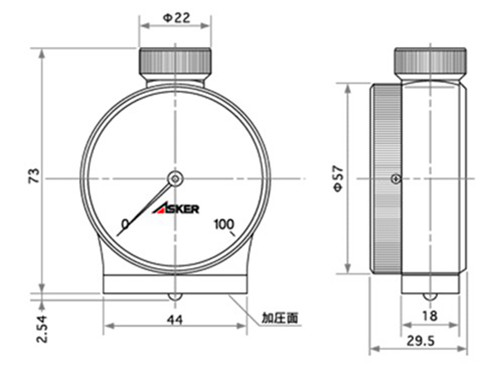

產品示意圖

測針

測針：高 2.54mm的半球形壓針加壓面

試料測量

加壓面與試料間接觸的面積需在44*18mm尺寸范圍以上的情況下才能正確測量，試料的測量部位狹小或者對凹陷部位進行檢測的情況下，則使用長腳型硬度計（C1L型）。

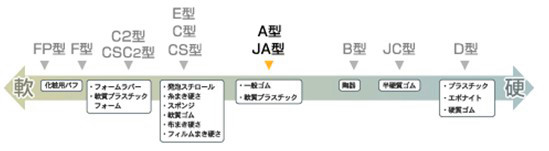

橡膠硬度計的種類圖

上圖所示為橡膠硬度計的種類圖, 根據試樣的種類設計不同的硬度計. 符合 JIS K 6253標準的A型橡膠硬度計是最普遍最常用的一款.但是通常情況下，測量值在10點~90點之間，使用A型硬度計，A90點以上時使用D型硬度計（硬質材料使用），A20點以下時使用C型或E型硬度計（軟質材料使用）。就是說，根據試料的種類選擇合適的機型最重要。
