日本東日標記扭力扳手MCSP，常見型號為MCSP50NX15D，一旦達到設定扭矩，預置開口交換頭式標記扭力扳手MCSP就會自動在螺母（螺栓）側面角部進行標記；不會出現以往在“用扭力扳手緊固”→“用筆標記”操作中發生的“只作標記忘記緊固”這樣的事情；使用的是一次性標記工具，不需要補充墨水。一支標記工具大約可標記2000次。標記工具的交換簡單，也可進行上下方向的標記。
177-2781-6361
日本東日標記扭力扳手MCSP，常見型號為MCSP50NX15D，一旦達到設定扭矩，預置開口交換頭式標記扭力扳手MCSP就會自動在螺母（螺栓）側面角部進行標記；不會出現以往在“用扭力扳手緊固”→“用筆標記”操作中發生的“只作標記忘記緊固”這樣的事情；使用的是一次性標記工具，不需要補充墨水。一支標記工具大約可標記2000次。標記工具的交換簡單，也可進行上下方向的標記。

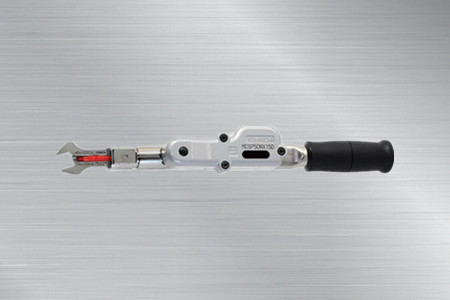

日本東日標記扭力扳手MCSP50NX15D
MCSP50NX15D扭力扳手
日本東日標記扭力扳手
產品特點：
1.一旦達到設定扭矩，預置開口交換頭式標記扭力扳手MCSP就會自動在螺母（螺栓）側面角部進行標記。
2.不會出現以往在“用扭力扳手緊固”→“用筆標記”操作中發生的“只作標記忘記緊固”這樣的事情。
3.預置式最適合相同扭矩的重復緊固作業。
4.MCSP系列的扭力扳手本體有3種，緊固扭矩范圍可對應10到140Ｎ?m。
5.MCSP系列的專用交換頭“MSH15D系列”有14種，其中包括可處理對邊寬度W12-32mm的螺母（螺栓）的開口交換頭。
6.MSH15D系列的外形相比普通的開口交換頭“SH系列”更小巧，因此在很狹窄的地方也能進行標記。
7.使用的是一次性標記工具，不需要補充墨水。一支標記工具大約可標記2000次。標記工具的交換簡單，也可進行上下方向的標記。
8.可以訂購標記內六角螺栓（帶帽螺釘）的特殊交換頭。
適用范圍
1.螺母的扭矩管理。
2.防止忘記緊固（防錯式）。
3.油壓/空壓的管道緊固。
4.電機/通信儀器/電氣設備/空調/煤氣等的工程。
規格： MCSP 精度±3%
|
型號 |
MCSP50N X 15D |
MCSP100N X 15D |
MCSP140N X 15D |
||
|
扭力調整范圍［N?m］ |
最小 ～ 最大 |
10～50 |
20～100 |
30～140 |
|
|
尺寸［mm］ |
全長約 |
L' |
282 |
355 |
418.5 |
|
有效長度 |
L |
283 |
356 |
419.5 |
|
|
本體 |
?1 |
163.5 |
195.5 |
||
|
A |
40.6 |
||||
|
ΦD1 |
23 |
26 |
|||
|
ΦD2 |
34 |
||||
|
H1 |
43.6 |
45.6 |
|||
|
H2 |
21.5 |
||||
|
B |
4 |
||||
|
最大手力 [N] |
177 |
281 |
334 |
||
|
MSH 交換頭尺寸 |
MSH15D |
||||
|
重量約［kg］ |
0.65 |
1 . 1 |
1 |
MCSP 交換頭
|
型號 ［本體 X 尺寸 W］ |
MSH15D X 12 |
MSH15D X 13 |
MSH15D X 14 |
MSH15D X 16 |
||
|
Tmax ［N?m］ |
30 |
40 |
||||
|
外部全寬 ［mm］ |
30 |
31 |
32 |
35 |
||
|
厚度 ［mm］ |
8 |
|||||
|
重量約 ［g］ |
82 |
83 |
84.5 |
95 |
||
|
適用的標記工具末端 |
1671 銀色 |
|||||
|
|
|
|
|
|
|
|
|
型號 ［本體 X 尺寸 W］ |
MSH15D X 17 |
MSH15D X 18 |
MSH15D X 19 |
MSH15D X 21 |
||
|
Tmax ［N?m］ |
55 |
75 |
||||
|
外部全寬 ［mm］ |
38 |
39 |
44 |
|||
|
厚度 ［mm］ |
9 |
10 |
||||
|
重量約 ［g］ |
106.5 |
108 |
115 |
123 |
||
|
適用的標記工具末端 |
1671 銀色 |
1672 黑色 |
||||
|
|
|
|
|
|
|
|
|
型號 ［本體 X 尺寸 W］ |
MSH15D X 22 |
MSH15D X 24 |
MSH15D X 26 |
MSH15D X 27 |
||
|
Tmax ［N?m］ |
75 |
100 |
||||
|
外部全寬 ［mm］ |
44 |
46 |
50 |
51 |
||
|
厚度 ［mm］ |
11 |
12 |
||||
|
重量約 ［g］ |
132.5 |
132 |
152.5 |
150.5 |
||
|
適用的標記工具末端 |
1672 黑色 |
1673 金色 |
|
型號 ［本體 X 尺寸 W］ |
MSH15D X 30 |
MSH15D X 32 |
|
Tmax ［N?m］ |
140 |
|
|
外部全寬 ［mm］ |
58 |
60 |
|
厚度 ［mm］ |
13 |
|
|
重量約 ［g］ |
192 |
194.5 |
|
適用的標記工具末端 |
1673 金色 |
標記工具末端
|
零件編號 |
1671 |
1672 |
1673 |
|
名稱 |
銀色標記工具末端 |
黑色標記工具末端 |
金色標記工具末端 |
|
適用的交換頭尺寸 |
12～18mm |
19～24mm |
26～32mm |
MARKER
|
零件編號 |
1651 |
1652 |
1653 |
1654 |
|
名稱 |
紅色 MCSP 標記工具， |
紅色 MCSP 標記工具， |
藍色 MCSP 標記工具， |
藍色 MCSP 標記工具， |
|
10件/包 |
100件/包 |
10件/包 |
100件/包 |

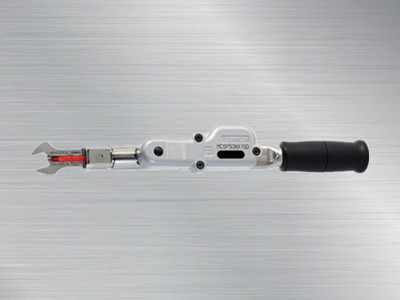

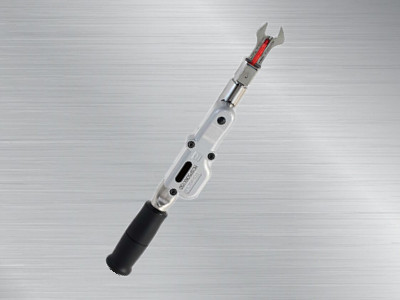

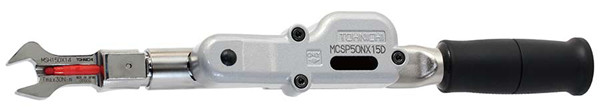

在預置開口交換頭式標記扭力扳手MCSP50NX15D上安裝了專用交換頭MSH15DX14和紅色標記工具后的狀態

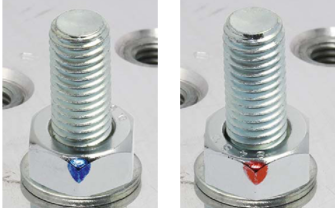

標記示例

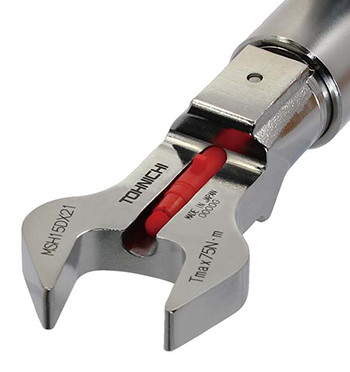

MCSP標記工具的擴大

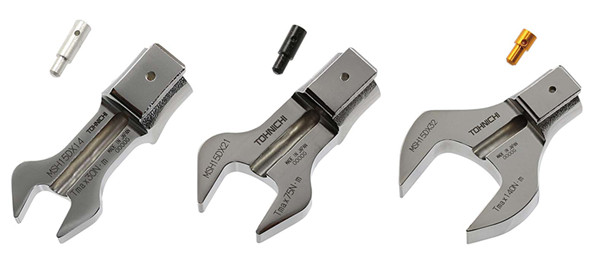

另售的專用交換頭MSH15D系列附帶專用的標記工具末端和附屬螺母（用于將全機種共通的交換頭固定在扭力扳手上）。

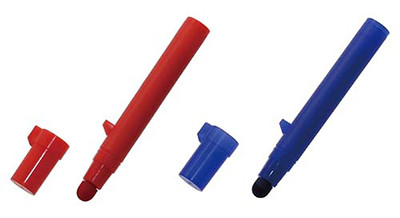

另售的MCSP標記工具（紅色、藍色）

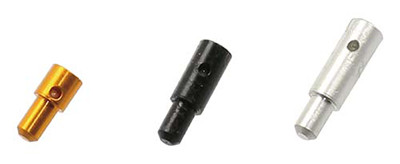

另售的標記工具末端（銀色、黑色、金色）

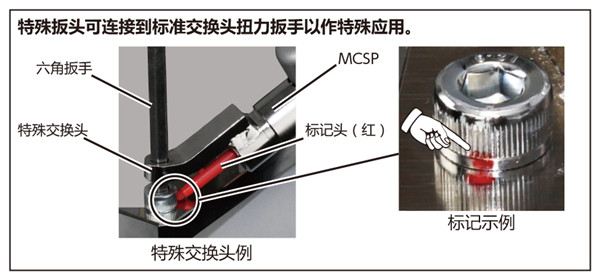

可以訂購標記內六角螺栓（帶帽螺釘）的特殊交換頭。

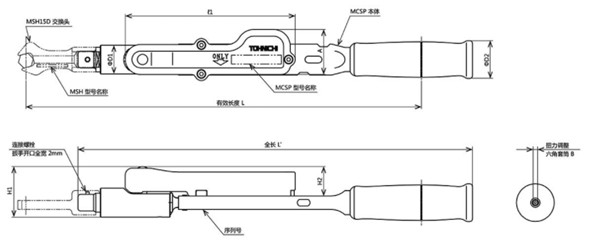

產品圖片尺寸：
注意：
1.按下下部的“現貨報價查詢”按鈕時，則顯示T-FHP裝載型號列表。MCSP系列需要使用專用的交換頭“MSH系列”（另售），不能使用普通的“SH系列”。
除了標準口寬尺寸以外，也可根據客戶要求制作相應尺寸。
標準附件
交換頭（另售）附帶一個標記工具末端和一個附屬螺栓。
