日本東日標記扭力扳手MPQL，常見型號MPQL100N4，全長320mm，直接目視就可發現忘記緊固螺栓的防錯型（Pokayoke）標記扭力扳手；一旦操作扭力扳手，螺栓頭部就會留下印跡；可通過快速目測螺栓防止緊固遺漏；不到達設定扭矩就不會留下標識；通過延長桿延長套筒，就能在更深的位置進行緊固和標識；非常適用于扭矩檢驗裝配流程。
177-2781-6361
日本東日標記扭力扳手MPQL，常見型號MPQL100N4，全長320mm，直接目視就可發現忘記緊固螺栓的防錯型（Pokayoke）標記扭力扳手；一旦操作扭力扳手，螺栓頭部就會留下印跡；可通過快速目測螺栓防止緊固遺漏；不到達設定扭矩就不會留下標識；通過延長桿延長套筒，就能在更深的位置進行緊固和標識；非常適用于扭矩檢驗裝配流程。

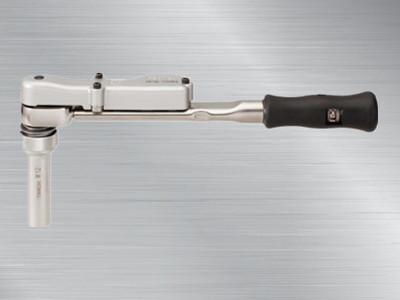

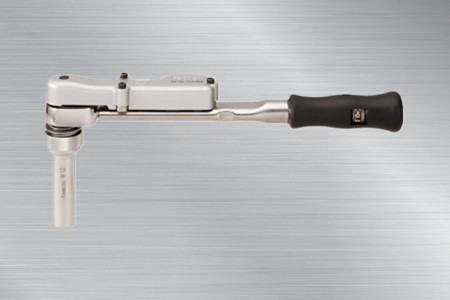

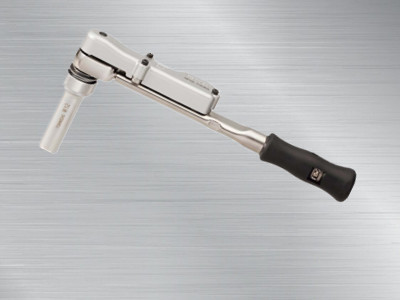

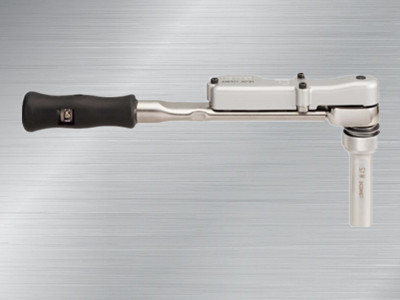

日本東日標記扭力扳手MPQL100N4
MPQL100N4扭力扳手
日本東日標記扭力扳手
產品特點：
1.一旦操作扭力扳手，螺栓頭部就會留下印跡。
2.可通過快速目測螺栓防止緊固遺漏。
3.不到達設定扭矩就不會留下標識。
4.使用速干墨水保持標記。
5.通過延長桿延長套筒，就能在更深的位置進行緊固和標識。
6.墨盒可輕松安裝到專用套筒內。
7.僅需輕輕用力，即可在緊固螺栓的同時在螺栓上壓印標記。
8.一瓶填充墨水可以使用約6,000次。
9.標記高度可調（±5mm）。
適用范圍
非常適用于扭矩檢驗裝配流程。
規格： 精度 ±3%
|
國際單位制型號 |
MPQL50N |
MPQL100N4 |
MPQL140N |
MPQL200N4 |
MPQL280N |
|
|
扭矩范圍［N·m］ |
|
10～50 |
20～100 |
30～140 |
40～200 |
40～280 |
|
|
0.5 |
1 |
2 |
|||
|
公制型號 |
450MPQL |
900MPQL4 |
1400MPQL |
1800MPQL4 |
2800MPQL3 |
|
|
扭矩范圍[kgf·cm/ kgf·m] |
|
kgf·cm100～500 |
200～1000 |
400～1400 |
400～2000 |
kgf·m4～28 |
|
|
kgf·cm 5 |
10 |
20 |
kgf·m 0.2 |
||
|
美制型號 |
450MPQL-A |
900MPQL4-A |
1400MPQL-A |
1800MPQL4-A |
2800MPQL3-A |
|
|
扭矩范圍[lbf·in/ lbf·ft] |
|
lbf·in100～400 |
lbf·ft 15～75 |
30～100 |
30～130 |
60～300 |
|
|
lbf·in 5 |
lbf·ft 1 |
2 |
3 |
||
|
最大手力［N］ |
274 |
388 |
443 |
500 |
467 |
|
|
尺寸［mm］ |
L |
183 |
252 |
316 |
397.5 |
600 |
|
L’ |
246 |
320 |
385 |
418 |
692 |
|
|
R |
16 |
17 |
18.75 |
20 |
22.5 |
|
|
H1 |
40.6 |
43 |
45.1 |
46 |
48.5 |
|
|
?1 |
121 |
153 |
183 |
|||
|
A |
41 |
40.6 |
45.2 |
|||
|
D |
36 |
37.7 |
44.2 |
51.5 |
||
|
?2 |
95 |
100 |
– |
|||
|
B |
4 |
– |
||||
|
重量［kg］ |
0.7 |
1 |
1.1 |
1.8 |
2.6 |
已標記的螺栓（紅φ9）
已標記的螺栓（藍φ5）

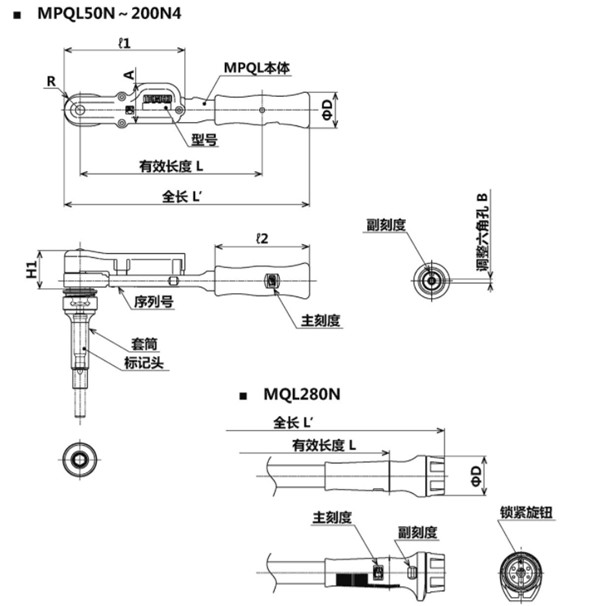

產品圖片尺寸：
注意
1.選擇寬度與螺栓尺寸匹配的套筒，并與扭力扳手一起訂購。
2.有關轉接頭、套筒、標記筆、填充墨水的選定方法。
標準附件
MPQL附帶內六角棒扳手（扭矩調整用）。
3.MS/LS電線不附帶內孔接頭。
