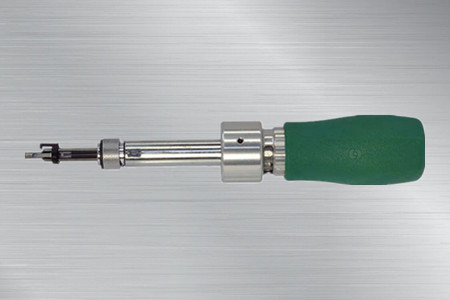

日本東日防錯型扭力螺絲刀MNTD，預置式非空轉式標記防錯型扭力螺絲刀，通過緊固完成后的標記，可防止忘記緊固，用一把螺絲刀就能完成“用扭力螺絲刀緊固”工作后“用筆標記”的作業，提高了生產性，與緊固完成時的空轉沖擊很小的LTD/NTD系列一樣的非空轉式（脫跳式）扭力螺絲刀。常見的型號有MNTD120CN、MNTD260CN、MNTD500CN。
177-2781-6361
日本東日防錯型扭力螺絲刀MNTD，預置式非空轉式標記防錯型扭力螺絲刀，通過緊固完成后的標記，可防止忘記緊固，用一把螺絲刀就能完成“用扭力螺絲刀緊固”工作后“用筆標記”的作業，提高了生產性，與緊固完成時的空轉沖擊很小的LTD/NTD系列一樣的非空轉式（脫跳式）扭力螺絲刀。常見的型號有MNTD120CN、MNTD260CN、MNTD500CN。

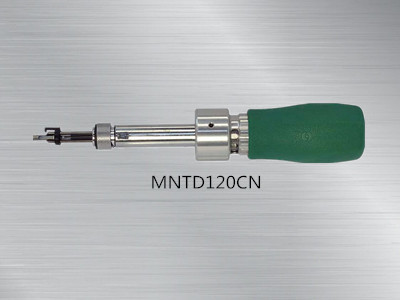

日本東日防錯型扭力螺絲刀MNTD120CN

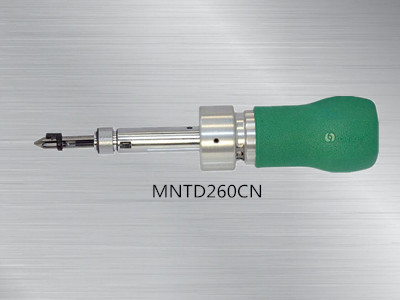

日本東日防錯型扭力螺絲刀MNTD260CN

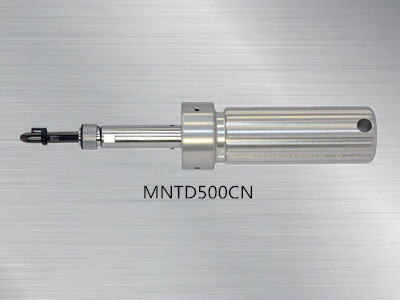

日本東日防錯型扭力螺絲刀MNTD500CN
產品特點：
1.通過緊固完成后的標記，可防止忘記緊固。（※PAT.PEND.)
2.用一把螺絲刀就能完成“用扭力螺絲刀緊固”工作后“用筆標記”的作業，提高了生產性。
3.一旦到達設定扭矩就自動標記，實現了防止忘記標記的人為錯誤。
4.根據鮮明的標識，按照規定扭矩緊固的證據在以后的工序和出廠后也能一目了然。
5.1支標記筆（需另購）大約可以標記1000次。顏色可以選擇紅色和藍色。
標記筆的位置可以調整，因此可以對應各種各樣的螺絲。（有關詳細內容，請瀏覽目錄的PDF文件。）
6.總共備有7種MNTD系列專用的十字刀頭和六角刀頭。（需另購）
7.與緊固完成時的空轉沖擊很小的LTD/NTD系列一樣的非空轉式（脫跳式）扭力螺絲刀。
8.小螺絲頭部的標記可以通過工業用CCD攝像頭識別畫像，還可以對應無人檢查系統。
適用范圍：
1.螺絲的扭矩管理
2.防止忘記緊固（防錯式）
一旦到達設定扭矩，自動在小螺絲頭部標記“緊固證據”。后續工程和出廠時通過有無標識能發現忘記緊固現象。小螺絲的防止忘記緊固用標記防錯式扭力螺絲刀“MNTD系列”。
規格： 精度 ±3%
|
型號 |
MNTD120CN |
MNTD260CN |
MNTD500CN |
||
|
扭矩范圍 |
最少～最大 |
40～120 |
100～260 |
200～500 |
|
|
[cN?m] |
|||||
|
扭矩范圍 |
最少～最大 |
4～12 |
10～26 |
20～50 |
|
|
[kgf?cm] |
|||||
|
扭矩范圍 |
最少～最大 |
4～10 |
10～22 |
20～40 |
|
|
[lbf?in] |
|||||
|
適用螺釘 |
小螺釘 |
（M3.5） |
M4（M4.5） |
M5，M6 |
|
|
自攻螺釘 |
M3（M3.5） |
M4 |
（M4.5） |
||
|
尺寸[mm] |
全長 |
L’ |
150 |
152 |
168 |
|
手柄 |
D1 |
24 |
30.5 |
33 |
|
|
本體 |
D2 |
30 |
36.5 |
39 |
|
|
D3 |
15 |
||||
|
D4 |
33 |
41 |
|
||
|
L1 |
91.5 |
94 |
110 |
||
|
L2 |
72 |
74.5 |
91 |
||
|
L4 |
34.5 |
||||
|
手柄 |
d |
|
8 |
||
|
R |
|
120 |
|||
|
重量約[g] |
220 |
320 |
425 |
產品尺寸圖：
MNTD120CN～MNTD260CN

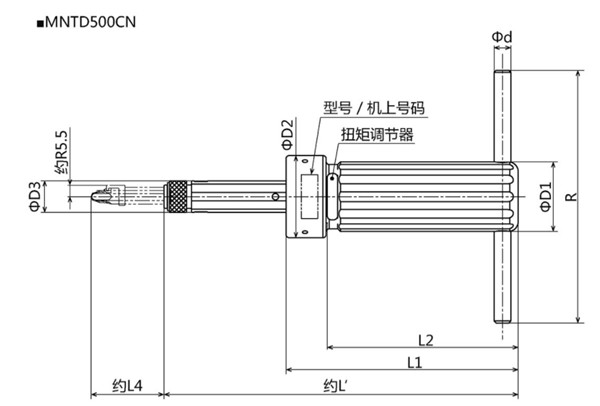

MNTD500CN

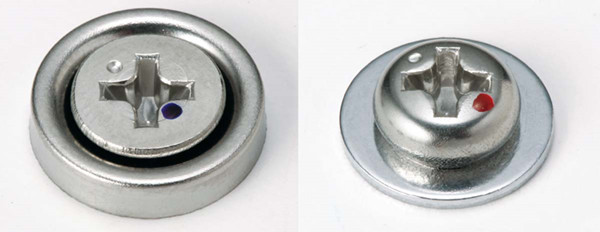

標記例 左：M4埋頭小螺絲（藍色） 右：M4圓頭小螺絲（紅色）

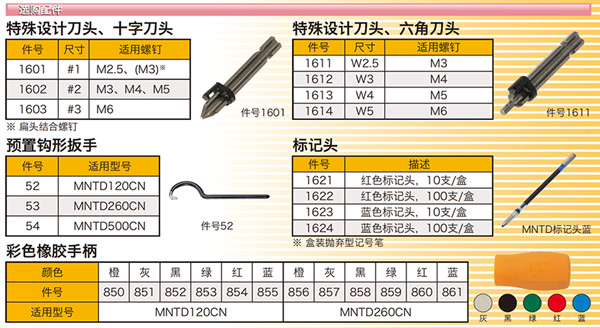

選購配 件：
