日本東日防過載式扭力扳手YCL2，防過載可換頭可調式扭力扳手，常見型號為YCL90N2X15D，全長414mm，兩步提示（先后兩次咔嗒聲）防止扭矩過載；一旦到達設定扭矩，切換裝置就開始運行，繼續緊固約5°以上就會空轉約14°；交換頭式扭力扳手通過使用交換頭，可將一把扭力扳手變?yōu)殚_口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用，降低成本。
177-2781-6361
日本東日防過載式扭力扳手YCL2，防過載可換頭可調式扭力扳手，常見型號為YCL90N2X15D，全長414mm，兩步提示（先后兩次咔嗒聲）防止扭矩過載；一旦到達設定扭矩，切換裝置就開始運行，繼續緊固約5°以上就會空轉約14°；交換頭式扭力扳手通過使用交換頭，可將一把扭力扳手變?yōu)殚_口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用，降低成本。

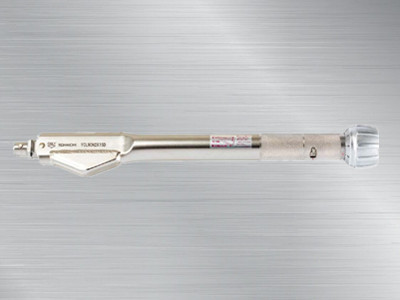

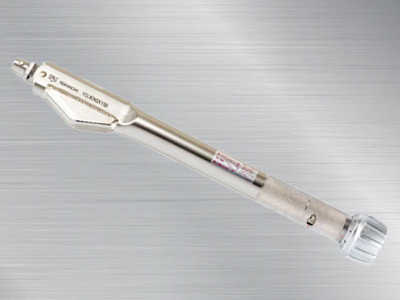

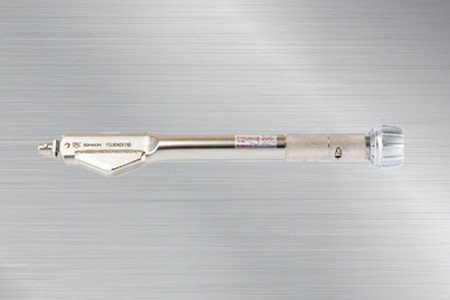

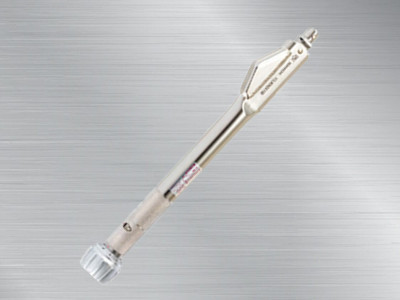

日本東日防過載式扭力扳手YCL2
YCL90N2X15D扭力扳手
日本東日防過載式扭力扳手
產品特點：
1.兩步提示（先后兩次咔嗒聲）防止扭矩過載。
2.一旦到達設定扭矩，切換裝置就開始運行，繼續緊固約5°以上就會空轉約14°。
3.交換頭式扭力扳手通過使用交換頭，可將一把扭力扳手變?yōu)殚_口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用，降低成本。
4.通過旋鈕和刻度可以輕松調整扭矩設置。
5.YCL10N2X10D、YCL20N2X10D、YCL40N2X12D、YCL70N2X12D、YCL90N2X15D、YCL140N2X15可以安裝“AH可調式開口頭”（活動交換頭）。
適用范圍：適用于關鍵部件的裝配。
規格： 精度±3%
|
國際單位制型號 |
YCL10N2X10D |
YCL20N2X10D |
YCL40N2X12D |
YCL70N2X12D |
YCL90N2X15D |
- |
YCL140N2X15D |
YCL180N2X22D |
- |
|
|
扭矩范圍［N·m］ |
最小～最大 |
5～10 |
10～20 |
20～40 |
35～70 |
45～90 |
- |
70～140 |
90～180 |
- |
|
刻度 |
0.1 |
0.2 |
0.25 |
0.5 |
0.25 |
- |
0.5 |
- |
||
|
公制型號 |
100YCL2 |
200YCL2 |
400YCL2 |
700YCL2 |
900YCL2 |
- |
1400YCL2 |
1800YCL2 |
- |
|
|
扭矩范圍[kgf·cm］ |
最小～最大 |
50～100 |
100～200 |
200～400 |
350～700 |
450～900 |
- |
700～1400 |
900～1800 |
- |
|
刻度 |
1 |
2 |
2.5 |
5 |
2.5 |
- |
5 |
- |
||
|
美制型號 |
YCL100I |
YCL200I |
YCL400I |
YCL600I |
YCL750I |
YCL1000I |
YCL100F |
- |
YCL150F |
|
|
扭矩范圍［lbf·in/ lbf·ft］ |
最小～最大 |
lbf·in50～100 |
100～200 |
200～400 |
300～600 |
400～750 |
600～1000 |
lbf·ft45～100 |
- |
80～150 |
|
刻度 |
lbf·in1 |
2 |
2.5 |
5 |
2.5 |
5 |
lbf·ft0.5 |
- |
0.5 |
|
|
適用螺栓 |
普通鋼制螺栓 |
（M7） |
M8 |
M10 |
M12 |
M12（M14） |
M16 |
（M18） |
||
|
高壓螺栓 |
M5、M6 |
（M7） |
M8 |
M10 |
M12 |
（M14） |
||||
|
最大手力［N］ |
46.5 |
93 |
145.5 |
254.5 |
236.8 |
368.4 |
310 |
|||
|
尺寸［mm］ |
有效長度 |
L |
215 |
275 |
380 |
579 |
||||
|
全長 |
L’ |
245 |
309 |
414 |
607 |
|||||
|
扳頭 |
d3 |
10 |
12 |
15 |
19 |
|||||
|
本體 |
m |
25 |
27.1 |
34.1 |
37.9 |
|||||
|
n |
12 |
14.2 |
17.4 |
17.9 |
||||||
|
d |
20 |
21.7 |
27.2 |
30 |
||||||
|
D |
36 |
37 |
46.5 |
50 |
||||||
|
重量［kg］ |
0.35 |
0.53 |
1.05 |
1.75 |

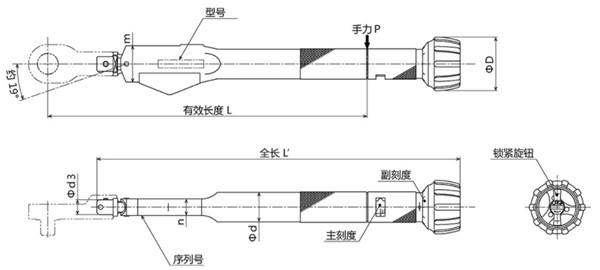

產品圖片尺寸：
注意：
全長僅是本體的長度。此型號不能使用PH（管扳手頭）型交換頭。
