日本東日扭力扳手CL-MH，CL型號為金屬滾花手柄型，常見型號有CL200NX19D-MH ，全長455mm，帶交換頭，達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成；通過使用交換頭，可將一把扳手，變?yōu)殚_(kāi)口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用。
177-2781-6361
日本東日扭力扳手CL-MH，CL型號為金屬滾花手柄型，常見型號有CL200NX19D-MH ，全長455mm，帶交換頭，達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成；通過使用交換頭，可將一把扳手，變?yōu)殚_(kāi)口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用。

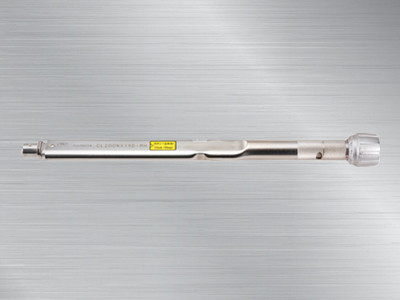

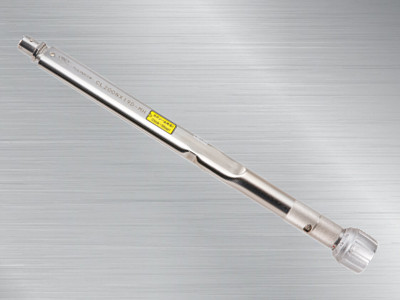

日本東日扭力扳手CL200NX19D-MH
CL200NX19D-MH扭力扳手
日本東日扭力扳手CL-MH
產品特點：
1.帶交換頭，與QL-MH型號擁有相同特性。
2.達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成。
3.通過使用交換頭，可將一把扳手，變?yōu)殚_(kāi)口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用。
4.CL25NX10D-MH、CL50NX12D-MH、CL50NX15D-MH、CL100NX15D-MH、CL140NX15D-MH可以使用“AH可調式扳頭”（活動式交換頭）。
適用范圍：
適用于有油的場合（油、化學品等），如修車廠。
規格： 精度±3%
|
國際單位制型號 |
CL2NX8D- MH |
CL5NX8D- MH |
CL10NX8D- MH |
CL15NX8D- MH |
CL25NX10D- MH |
|
|
扭矩范圍［N·m］ |
最小～最大 |
0.4～2 |
1～5 |
2～10 |
3～15 |
5～25 |
|
刻度 |
0.02 |
0.05 |
0.1 |
0.25 |
||
|
公制型號 |
20CL- MH |
50CL- MH |
100CL- MH |
150CL- MH |
225CL- MH |
|
|
扭矩范圍［Kgf·cm / Kgf·m］ |
最小～最大 |
kgf·cm4～20 |
10～50 |
20～100 |
30～150 |
50-250 |
|
刻度 |
kgf·cm0.2 |
0.5 |
1 |
2.5 |
||
|
美制型號 |
CL15IX8D- MH |
CL30IX8D- MH |
CL50IX9D- MH |
CL100IX10D- MH |
- |
|
|
扭矩范圍［lbf·in］ |
最小～最大 |
3～15 |
6～30 |
10～50 |
20～100 |
- |
|
刻度 |
0.1 |
0.2 |
0.5 |
1 |
- |
|
|
適用螺栓 |
普通鋼制螺栓 |
M4 |
M5、M6 |
（M7） |
M8 |
|
|
高壓螺栓 |
（M3.5） |
（M4.5） |
M6 |
（M6）M7 |
（M7） |
|
|
最大手力［N］ |
17.2 |
42.9 |
65.6 |
98.4 |
139 |
|
|
尺寸［mm］ |
有效長度 |
L |
116.5 |
152.5 |
180 |
|
|
全長 |
L’ |
140 |
175 |
200 |
||
|
扳頭 |
d3 |
8 |
10 |
|||
|
本體 |
m |
19 |
||||
|
n |
9.2 |
|||||
|
d |
15 |
|||||
|
D |
25.5 |
26.5 |
||||
|
重量［kg］ |
0.13 |
0.16 |
0.25 |
精度±3%
|
國際單位制型號 |
CL50NX12D- MH |
CL50NX15D- MH |
CL100NX15D- MH |
CL140NX15D- MH |
CL200NX19D- MH |
CL280NX22D- MH |
||
|
扭矩范圍［N·m］ |
最小～最大 |
10～50 |
20～100 |
30～140 |
40～200 |
40～280 |
||
|
刻度 |
0.5 |
1 |
2 |
|||||
|
公制型號 |
450CL- MH |
500CL- MH |
900CL- MH |
1400CL- MH |
1800CL- MH |
2800CL- MH |
||
|
扭矩范圍［Kgf·cm / Kgf·m］ |
最小～最大 |
100-500 |
200-1000 |
300-1400 |
400-2000 |
kgf·m4-28 |
||
|
刻度 |
5 |
10 |
20 |
kgf·m0.2 |
||||
|
美制型號 |
- |
- |
- |
- |
- |
- |
||
|
扭矩范圍［lbf·in］ |
最小～最大 |
- |
- |
- |
- |
- |
- |
|
|
刻度 |
- |
- |
- |
- |
- |
- |
||
|
適用螺栓 |
普通鋼制螺栓 |
M10 |
M12（M14） |
M16 |
（M18） |
M20 |
||
|
高壓螺栓 |
M8 |
M10 |
M12 |
（M14） |
M16 |
|||
|
最大手力［N］ |
238 |
227 |
338 |
394 |
449 |
424 |
||
|
尺寸［mm］ |
有效長度 |
L |
210 |
220 |
295 |
355 |
445 |
660 |
|
全長 |
L’ |
235 |
310 |
370 |
455 |
655 |
||
|
扳頭 |
d3 |
12 |
15 |
19 |
22 |
|||
|
本體 |
m |
25.5 |
28 |
35 |
||||
|
n |
11.2 |
12.2 |
15 |
|||||
|
d |
20 |
21.7 |
27.2 |
|||||
|
D |
36 |
37 |
46.5 |
|||||
|
重量［kg］ |
0.45 |
0.69 |
0.79 |
1.4 |
1.9 |

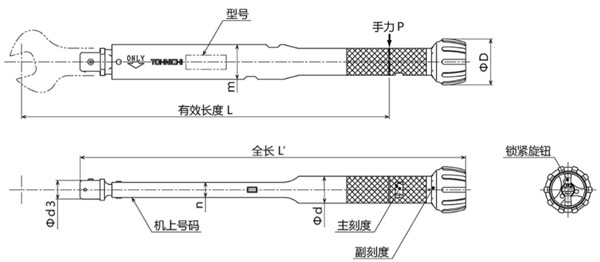

產品尺寸圖：
注意：
全長僅是本體的長度。此型號不能使用PH（管扳手頭）型交換頭。
