日本東日脫跳式扭力扳手CL

日本東日脫跳式扭力扳手CL，可換頭可調式扭力扳手，常見型號CL100NX15D、CL100NX15D和CL420NX22D，通過使用交換頭，可將一把扳手，變為開口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用；達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成；通過旋鈕和刻度可以輕松調整扭矩設置。

在線咨詢

全國熱線

177-2781-6361

產品特點product feature

: 日本東日TOHNICHI脫跳式扭力扳手

日本東日脫跳式扭力扳手CL，可換頭可調式扭力扳手，常見型號CL100NX15D、CL100NX15D和CL420NX22D，通過使用交換頭，可將一把扳手，變為開口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用；達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成；通過旋鈕和刻度可以輕松調整扭矩設置。

產品展示Product show

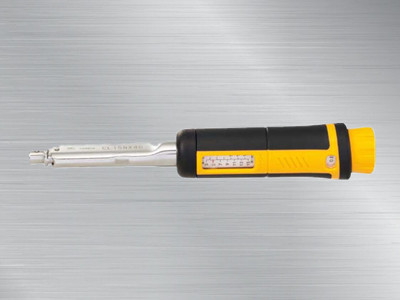

日本東日脫跳式扭力扳手CL15NX8D

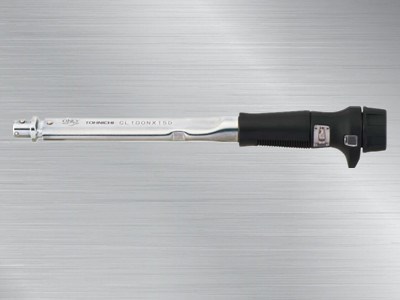

日本東日脫跳式扭力扳手CL100NX15D

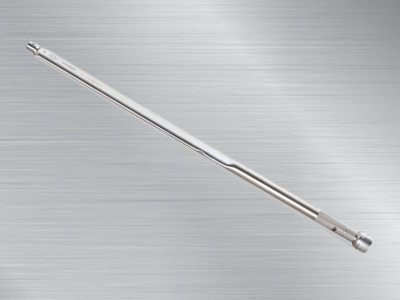

東日脫跳式扭力扳手CL420NX22D

產品參數Product Parameter

產品特點：

1.帶交換頭，與QL/QLE2型號擁有相同特性。

　　2.通過使用交換頭，可將一把扳手，變為開口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用。

　　3.達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成。

　　4.通過旋鈕和刻度可以輕松調整扭矩設置。

　　5.使用內置扭矩調整手柄無需專用工具就可簡單地進行CLE550N2～CLE1200N2的扭矩變更。

　　6.CL2N～25N5附帶大刻度的樹脂手柄。

　　7.CL50N～280N附帶樹脂手柄，CL420N附帶滾花手柄。

　　8.CLE550N2～1200N2拆分成扭力扳手本體和延長手柄兩部分，可以緊湊地收起來。

　　9.CL25N5X10D、CL50NX12D、CL50NX15D、CL100NX15D、CL140NX15D可以使用AH型可調式扳頭（活動式交換頭）。

適用范圍：適用于緊固生產線上的各種螺栓。

彩色帽：

彩色帽

大刻度

大刻度

規格：精度±3%

國際單位制型號			CL2NX8D	CL5NX8D	CL10NX8D	CL15NX8D	CL25N5X10D
扭矩范圍［N·m］	最小～最大		0.4～2	1～5	2～10	3～15	5～25
	刻度		0.02	0.05	0.1		0.2
公制型號			20CL	50CL	100CL	150CL	225CL5
扭矩范圍［kgf·cm］	最小～最大		4～20	10～50	20～100	30～150	50～250
	刻度		0.2	0.5	1		2.5
美制型號			CL15IX8D	CL30IX8D	CL50IX8D	CL100IX8D	CL200IX10D
扭矩范圍［lbf·in］	最小～最大		3～15	6～30	10～50	20～100	40～200
	刻度		0.1	0.2	0.5		2.5
適用螺栓	普通鋼制螺栓		M4	M5、M6	（M7）	M8
	高壓螺栓		（M3.5）	（M4.5）	M6	（M6）M7	（M7）
最大手力［N］			14.5	36.4	61.5	92.3	133.7

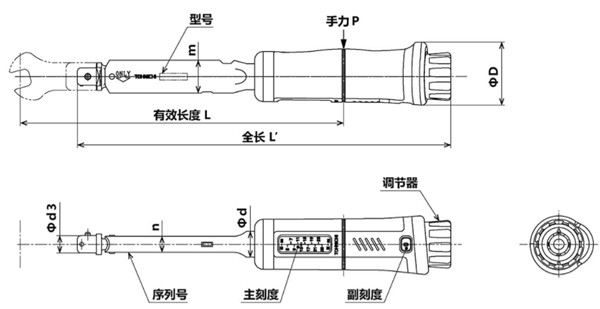

尺寸［mm］	有效長度	L	137.5		162.5		187
	全長	L’	173.5		198.5		216
	扳頭	d3	8				10
	本體	m	19
		n	9.2
		d	15
		D	37
重量［kg］			0.24 0.26 0.3

精度±3%

國際單位制型號			CL50NX12D	CL50NX15D	CL100NX15D	CL140NX15D	CL200NX19D	CL280NX22D	CL420NX22D
扭矩范圍［N·m］	最小～最大		10～50		20～100	30～140	40～200	40～280	60～420
	刻度		0.5		1		2
公制型號			450CL3	500CL3	900CL3	1400CL3	1800CL3	2800CL3	4200CL3
扭矩范圍［kgf·cm/kgf·m］	最小～最大		kgf·cm 100～500		200～1000	300～1400	400～2000	kgf·m4～28	6～42
	刻度		kgf·cm 5		10		20	kgf·m 0.2	0.5
美制型號			450CL3-A	500CL3-A	900CL3-A	1400CL3-A	1800CL3-A	2800CL3-A	4200CL3-A
扭矩范圍［lbf·in/lbf·ft］	最小～最大		lbf·in100～400	100～450	lbf·ft 15～75	30～100	30～150	30～200	60～300
	刻度		lbf·in5		lbf·ft1		2
適用螺栓	普通鋼制螺栓		M10		M12（M14）	M16	（M18）	M20	（M22）M24
	高壓螺栓		M8		M10	M12	（M14）	M16	(M18)
最大手力［N］			238	227	339	397	449	424	442

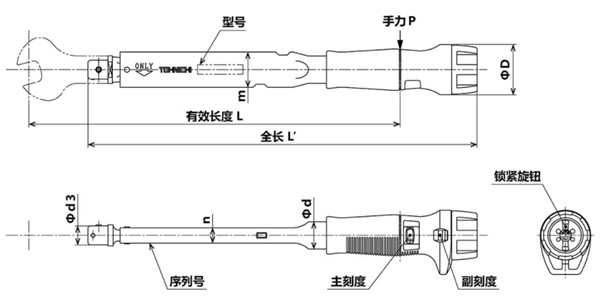

尺寸［mm］	有效長度	L	210	220	295	353	445	660	950
	全長	L’	230	235	310	370	455	655	940
	扳頭	d3	12	15			19	22
	本體	m	25.5		28		35		38.6
		n	11.2		12.2		15		16.1
		d	20		21.7		27.2		30
		D	38.5		40		51.5		45
重量［kg］			0.37		0.52	0.67	1.2	1.8	3.1

精度±3%

國際單位制型號			CLE550N2X27D	CLE750N2X27D	CLE850N2X32D	CLE1200N2X32D
扭矩范圍［N·m］	最小～最大		100～550	150～750	200～850	300～1200
扭矩范圍［N·m］	刻度		5
公制型號			5500CLE2	7500CLE2	8500CLE2	12000CLE2
扭矩范圍［kgf·m］	最小～最大		10～55	15～75	20～85	30～120
扭矩范圍［kgf·m］	刻度		0.5
美制型號			CLE400FX27D	CLE550FX27D	CLE600FX32D	CLE900FX32D
扭矩范圍［lbf·ft］	最小～最大		100～400	150～550	150～600	200～900
扭矩范圍［lbf·ft］	刻度		5
適用螺栓	普通鋼制螺栓		M24	（M27）	M30	（M33）
適用螺栓	高壓螺栓		M20	（M22）	M24	（M27）
最大手力［N］			464.1	564.8	623.2	794.2

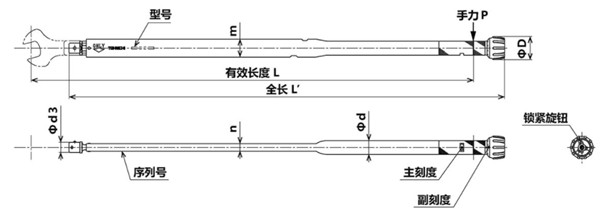

尺寸［mm］	有效長度	L	1185	1328	1364	1511
	全長	L’	1148	1291	1297	1464
	扳頭	d3	27		32
	本體	m	42	44		52
		n	18			20
		d	33	34		40
		D	27.2	30
		?0	802	849	855	971
		?1	60			80
		?2	426	524		625
重量［kg］			3.9	4.9	5.1	7.6
