日本東日脫跳式扭力扳手QLE2，用于緊固螺栓的可調式扭力扳手的全世界標準型。常見型號有日本東日脫跳式扭力扳手QLE2100N2，QLE550N2～2800N2拆分成扭力扳手本體和延長手柄兩部分，可以緊湊地收起來,通過旋鈕和刻度可以輕松調整扭矩設置;適用于0.4～2800N·m的各種緊固作業。
177-2781-6361
日本東日脫跳式扭力扳手QLE2，用于緊固螺栓的可調式扭力扳手的全世界標準型。常見型號有日本東日脫跳式扭力扳手QLE2100N2，QLE550N2～2800N2拆分成扭力扳手本體和延長手柄兩部分，可以緊湊地收起來,通過旋鈕和刻度可以輕松調整扭矩設置;適用于0.4～2800N·m的各種緊固作業。

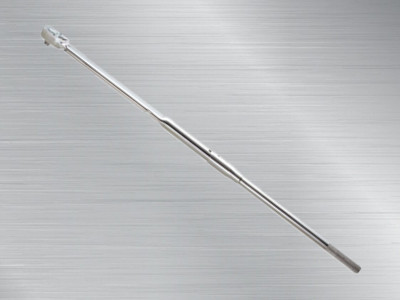

日本東日脫跳式扭力扳手QLE2100N2

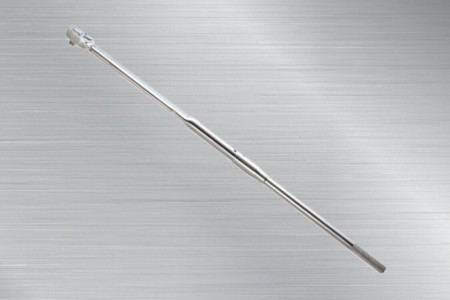

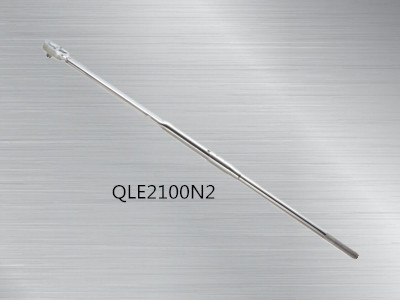

日本東日脫跳式扭力扳手QLE2100N2

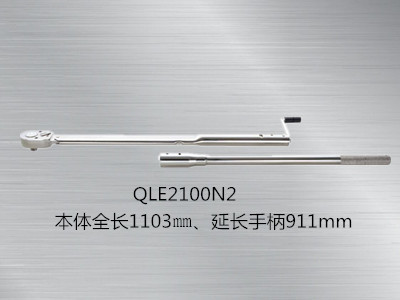

日本東日脫跳式扭力扳手QLE2100N2可延長
產品特點：
1.緊固作業用扭力扳手的基本形狀。
2.達到設定扭矩時，內置的肘節裝置會發出清晰的“咔嗒”聲音信號，表明緊固完成。
3.棘輪頭由24齒組成，有15度的操作范圍，可以在空間有限的工作環境中使用。
4.通過旋鈕和刻度可以輕松調整扭矩設置。
5.使用內置扭矩調整手柄無需專用工具就可簡單地進行QLE550N2～2800N2的扭矩變更。
6.QL2N～25N5附帶內置大型刻度的樹脂手柄。
7.QL50N～280N是樹脂手柄，QL420N是金屬手柄。
規格： 精度±3%
|
國際單位制型號 |
QL2N |
QL5N |
QL10N |
QL15N |
QL25N5-1/4 |
QL25N5 |
|
扭矩范圍［N·m］ |
最小～最大 |
0.4～2 |
1～5 |
2～10 |
3～15 |
5～25 |
|
刻度 |
0.02 |
0.05 |
0.1 |
0.2 |
||
|
公制型號 |
20QL |
50QL |
100QL |
150QL |
225QL5-1/4 |
225QL5 |
|
扭矩范圍［Kgf·cm］ |
最小～最大 |
4～20 |
10～50 |
20～100 |
30～150 |
50～250 |
|
刻度 |
0.2 |
0.5 |
1 |
2.5 |
||
|
美制型號 |
QL15I-2A |
QL30I-2A |
QL50I-2A |
QL100I-2A |
QL200I-2A |
QL200I-3A |
|
扭矩范圍 |
最小～最大 |
3～15 |
6～30 |
10～50 |
20～100 |
40～200 |
|
［lbf·in］ |
刻度 |
0.1 |
0.2 |
0.5 |
1 |
2.5 |
|
適用螺栓 |
普通鋼制螺栓 |
M4 |
M5、M6 |
（M7） |
M8 |
|
|
高壓螺栓 |
（M3.5） |
（M4.5） |
M6 |
（M6）M7 |
（M7） |
|
|
最大手力［N］ |
16.5 |
41.3 |
69 |
103.4 |
154.3 |
|
|
尺寸（mm） |
有效長度 |
L |
121 |
145 |
162 |
|
|
全長 |
L’ |
193.5 |
218.5 |
237 |
||
|
方頭 |
a |
6.35 |
9.53 |
|||
|
b |
7.5 |
11 |
||||
|
扳頭 |
R |
11.5 |
13 |
|||
|
h |
17.5 |
18.5 |
22 |
|||
|
本體 |
m |
19 |
||||
|
n |
9.2 |
|||||
|
d |
15 |
|||||
|
D |
37 |
|||||
|
重量［kg］ |
0.27 |
0.29 |
0.33 |
精度±3%
|
國際單位制型號 |
QL50N |
QL100N4-3/8 |
- |
QL100N4 |
QL140N |
QL200N4 |
QL280N-1/2 |
QL280N |
QL420N |
|
|
扭矩范圍［N·m］ |
最小～最大 |
10～50 |
20～100 |
- |
20～100 |
30～140 |
40～200 |
40～280 |
60～420 |
|
|
刻度 |
0.5 |
1 |
2 |
|||||||
|
公制型號 |
450QL3 |
900QL4-3/8 |
- |
900QL4 |
1400QL3 |
1800QL4 |
2800QL3-1/2 |
2800QL3 |
4200QL2 |
|
|
扭矩范圍［Kgf·cm/ Kgf·m］ |
最小～最大 |
kgf·cm100～500 |
200～1000 |
- |
200～1000 |
300～1400 |
400～2000 |
kgf·m4～28 |
6～42 |
|
|
刻度 |
kgf·cm5 |
10 |
20 |
kgf·m0.2 |
||||||
|
美制型號 |
QL400I-3A |
QL750I-3A |
QL75F-3A |
- |
QL100F-4A |
QL150F-4A |
QL200F-4A |
- |
QL300F-6A |
|
|
扭矩范圍［lbf·in/ lbf·ft］ |
最小～最大 |
lbf·in100～400 |
150～750 |
lbf·ft15～75 |
- |
30～100 |
30～150 |
30～200 |
- |
60～300 |
|
刻度 |
lbf·in5 |
10 |
lbf·ft1 |
2 |
||||||
|
適用螺栓 |
普通鋼制螺栓 |
M10 |
M12（M14） |
M16 |
（M18） |
M20 |
（M22） |
|||
|
高壓螺栓 |
M8 |
M10 |
M12 |
（M14） |
M16 |
（M18） |
||||
|
最大手力［N］ |
278 |
392 |
440 |
500 |
467 |
|||||
|
尺寸［mm］ |
有效長度 |
L |
180 |
255 |
318 |
400 |
600 |
900 |
||
|
全長 |
L’ |
260 |
335 |
400 |
490 |
695 |
995 |
|||
|
方頭 |
a |
9.53 |
12.7 |
19.05 |
||||||
|
b |
11 |
14 |
15.4 |
20.5 |
||||||
|
扳頭 |
R |
16 |
17 |
18.8 |
20 |
22.5 |
||||
|
h |
25.6 |
29 |
32 |
33.5 |
38.4 |
39.9 |
44.5 |
46.5 |
||
|
本體 |
m |
25.5 |
28 |
35 |
38.6 |
|||||
|
n |
11.2 |
12.2 |
15 |
16.1 |
||||||
|
d |
20 |
21.7 |
27.2 |
30 |
||||||
|
D |
38.5 |
40 |
51.5 |
45 |
||||||
|
重量［kg］ |
0.45 |
0.69 |
0.88 |
1.4 |
2 |
3.4 |
精度±3%
|
國際單位制型號 |
QLE550N2 |
QLE750N2 |
QLE1000N2 |
QLE1400N2 |
QLE2100N2 |
QLE2800N2 |
||
|
扭矩范圍［N·m］ |
最小～最大 |
100～550 |
150～750 |
200～1000 |
300～1400 |
500～2100 |
800～2800 |
|
|
刻度 |
5 |
10 |
20 |
|||||
|
公制型號 |
5500QLE2 |
7500QLE2 |
10000QLE2 |
14000QLE2 |
21000QLE2 |
28000QLE2 |
||
|
扭矩范圍［Kgf·m］ |
最小～最大 |
10～55 |
15～75 |
20～100 |
30～140 |
50～210 |
80～280 |
|
|
刻度 |
0.5 |
1 |
2 |
|||||
|
美制型號 |
QLE400F-6A |
QLE600F-6A |
QLE700F-8A |
QLE1000F-8A |
QLE1500F-8A |
QLE2000F-12A |
||
|
扭矩范圍［lbf·ft］ |
最小～最大 |
100～400 |
150～600 |
200～700 |
300～1000 |
500～1500 |
600～2000 |
|
|
刻度 |
5 |
10 |
20 |
|||||
|
適用螺栓 |
普通鋼制螺栓 |
M24 |
（M27） |
M30 |
（M33） |
M36 |
（M39）M42 |
|
|
高壓螺栓 |
M20 |
（M22） |
M24 |
（M27） |
M30 |
（M33） |
||
|
最大手力［N］ |
500 |
600 |
714.3 |
848.5 |
1200 |
1250 |
||
|
尺寸［mm］ |
有效長度 |
L |
1100 |
1250 |
1400 |
1650 |
1750 |
2240 |
|
全長 |
L’ |
1189 |
1342 |
1515 |
1787 |
1899 |
2405 |
|
|
方頭 |
a |
19.05 |
25.4 |
38.1 |
||||
|
b |
20.5 |
21.5 |
26.5 |
28.5 |
42 |
|||
|
扳頭 |
R |
29 |
32 |
35 |
37 |
44 |
50 |
|
|
h |
49 |
52 |
60 |
69 |
73 |
93 |
||
|
本體 |
m |
42 |
44 |
52 |
58 |
66 |
79 |
|
|
n |
18 |
20 |
24 |
25.5 |
31 |
|||
|
d |
33 |
34 |
40 |
45 |
51 |
60 |
||
|
D |
27.2 |
30 |
40 |
45 |
||||
|
?0 |
843 |
900 |
983 |
971 |
1103 |
1190 |
||
|
?1 |
60 |
80 |
100 |
105 |
115 |
|||
|
?2 |
426 |
524 |
625 |
921 |
911 |
1326 |
||
|
重量［kg］ |
4.3 |
5.6 |
7.7 |
11.1 |
14.6 |
23.7 |
產品尺寸圖：
通過內置手柄設定扭矩
