日本三豐ABSOLUTE數顯卡尺550-301-20,550系列CDC-P20帶有圓弧刃量爪，分辨力為0.01mm，并且易讀數，對有測量數據輸出接口的型號，可被應用于統計過程控制和測量系統中。
177-2781-6361
日本三豐ABSOLUTE數顯卡尺550-301-20,550系列CDC-P20帶有圓弧刃量爪，分辨力為0.01mm，并且易讀數，對有測量數據輸出接口的型號，可被應用于統計過程控制和測量系統中。

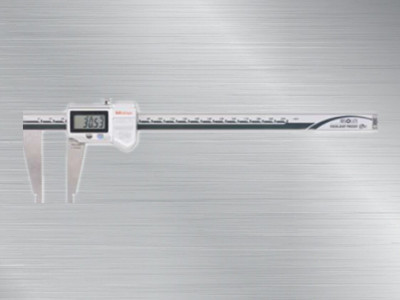

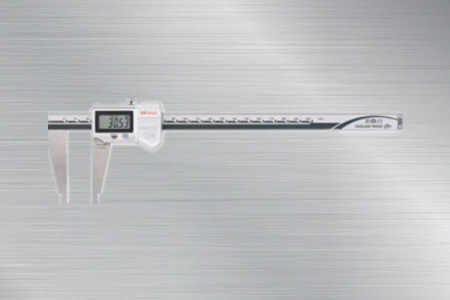

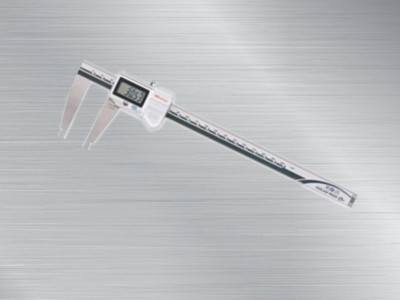

日本三豐ABSOLUTE數顯卡尺550-301-20
550-301-20數顯卡尺
日本三豐數顯卡尺
產品特點：
ABSOLUTE數顯卡尺
550系列帶有圓弧刃量爪CDC-P/PPMX/C
1.分辨力為0.01mm，并且易讀數；
2.引入了ABSOLUTE測量系統，通電后無需重置原點；
3.貨號550-301-22,550-331-10的防護等級是IP67（非防水型的卡尺，在使用后應進行防銹處理）。
3.對有測量數據輸出接口的型號，可被應用于統計過程控制和測量系統中；
4.內徑測量值：顯示值+（下面提到的最小內徑測量值）。通過偏置按鈕可以輸入補償值，從而測量數據可以直接讀取（貨號550-331-20,550-331-10）。預調功能能設置理想開始點。
通過參數
精度：參加規格
分辨力：0.01mm
顯示：液晶顯示
刻度類型：ABSOLUTE電磁感應式線性編碼器
最大響應速度：無限制
電池SR44（1個）：938882
用于數顯顯示（標準附件）
電池壽命：正常使用情況下約為3年
（測量范圍小于300mm型號為1年）
（測量范圍小于300mm型號為3.5年）
塵/水防護等級：達到IP67防護等級*
（不大于300mm的型號）
量程誤差：不包括量化誤差
*使用后請進行防銹處理。
規格：
|
貨號 |
型號 |
測量范圍 |
精度 |
備注 |
|
550-301-20 |
CDC-P20 |
0-200mm（10.1-210mm） |
±0.03mm |
IP67 |
|
550-331-10 |
CDC-P30PMX |
0-200mm（10.1-310mm） |
±0.04mm |
IP67、帶有偏置預置功能適于內徑測量 |
|
550-203-10 |
CDC-45C |
0-450mm（20.1-470mm） |
±0.05mm |
- |
|
550-205-10 |
CDC-60C |
0-600mm（20.1-620mm） |
±0.05mm |
- |
|
550-207-10 |
CDC-100C |
0-1000mm（20.1-1020mm） |
±0.07mm |
- |
*（）：內徑測量最小尺寸
注釋：550系列不帶有深度測量桿

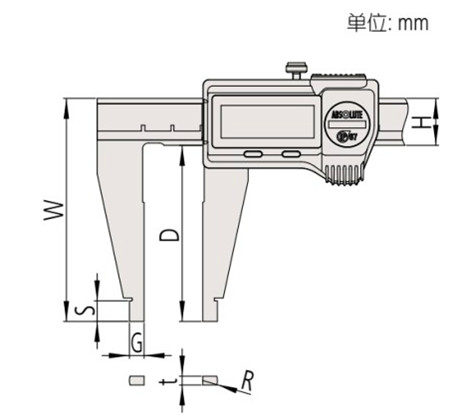

產品尺寸：
|
型號 |
D |
G |
S |
W |
H |
T |
R |
|
CDC-P20 |
60 |
5 |
8 |
76 |
16 |
3 |
5 |
|
CDC-P30PMX |
75 |
12 |
95 |
20 |
3.8 |
||
|
CDC-45C |
100 |
10 |
18 |
125 |
25 |
6 |
10 |
|
CDC-60C |
|||||||
|
CDC-100C |
140 |
24 |
172 |
32 |
8 |
選件：
959143：數據保持裝置
IT/DP/MUX*連接電纜
959149：帶有數據開關的SPC電纜（1m）
959150：帶有數據開關的SPC電纜（2m）
USB Input Tool
06AFM380C：SPC電纜USB-ITN-A(2m）
06AFM380C：SPC電纜USB-ITN-C(2m）
*用于IP67型（不大于300mm）
U-WAVE-T連接電纜
02AZD790A:含數據按鈕的U-WAVE用SPC電纜（160mm）
02AZD790A：腳踏開關用SPC電纜
02AZD790C:含數據按鈕的U-WAVE用SPC電纜（160mm）
02AZD790C：腳踏開關用SPC電纜
* IP67防護等級（IP型對應兩個300mm）
