日本三豐凹槽千分尺146-121，146系列GVM-25SR千分尺，帶有凸緣的測微螺桿和測砧，可用來測量凹槽內孔和管材內凹槽深度和位置關系，槽寬測量的專用千分尺。
177-2781-6361
日本三豐凹槽千分尺146-121，146系列GVM-255R千分尺，帶有凸緣的測微螺桿和測砧，可用來測量凹槽內孔和管材內凹槽深度和位置關系，槽寬測量的專用千分尺。

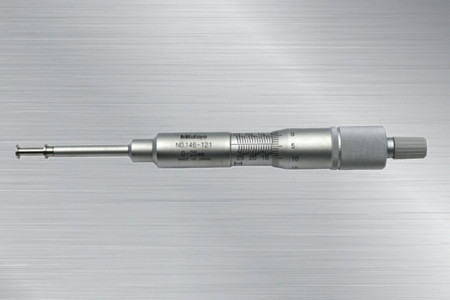

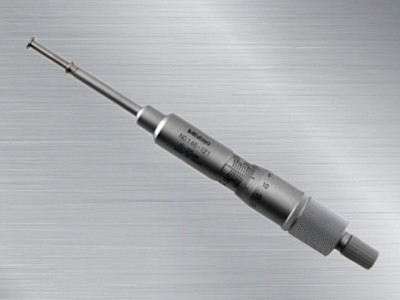

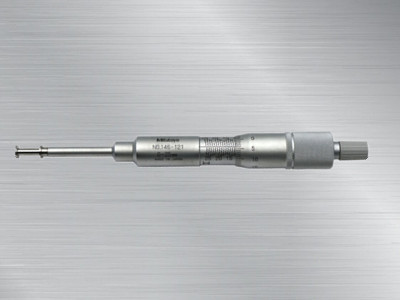

日本三豐凹槽千分尺146-121
146-121千分尺
日本三豐凹槽千分尺
產品特點：
1.帶有凸緣的測微螺桿和測砧，可用來測量凹槽內孔和管材內凹槽深度和位置關系；
2.雙向棘輪鎖緊裝置；
3.測量內徑和外徑時（0-25mm除外），需要用標準規設置原點。
產品參數：
|
旋轉測微螺桿型貨號 |
型號 |
外部測量范圍 |
內部測量范圍 |
分度值 |
精度 |
凸緣 |
|
146-121 |
GVM-25SR |
0-25mm |
1.6-26.5mm |
0.01mm |
±10μm |
Φ6.35mm |
|
146-122 |
GVM-25R |
Φ12.7mm |
||||
|
146-123 |
GVM-50R |
25-50mm |
26.5-51.5mm |
|||
|
146-124 |
GVM-75R |
50-75mm |
51.5-76.5mm |
|||
|
146-125 |
GVM-100R |
75-100mm |
76.5-101.5mm |
|||
|
直進式測微螺桿型 |
||||||
|
146-221 |
GVM-25SNR |
0-25mm |
1.6-26.5mm |
0.01mm |
±10μm |
Φ6.35mm |
|
146-222 |
GVM-25NR |
Φ12.7mm |
||||
|
146-223 |
GVM-50NR |
25-50mm |
26.5-51.5mm |
|||
|
146-224 |
GVM-75NR |
50-75mm |
51.5-76.5mm |
|||
|
146-225 |
GVM-100NR |
75-100mm |
76.5-101.5mm |
產品尺寸圖：
產品規格：
平行度：10μm
