日本三豐比較儀臺架215-405-10，215系列比較儀臺架BSB，有一個穩固的鑄鐵基座，可以進行精密測量,局部鋸齒狀測砧能防止非常平的工件移動,2.3μm (或更高) 的平面度有助于精確測量,215-405-10 型的鋸齒狀測砧為 110×110mm。
177-2781-6361
日本三豐比較儀臺架215-405-10，215系列比較儀臺架BSB，有一個穩固的鑄鐵基座，可以進行精密測量,局部鋸齒狀測砧能防止非常平的工件移動,2.3μm (或更高) 的平面度有助于精確測量,215-405-10 型的鋸齒狀測砧為 110×110mm。

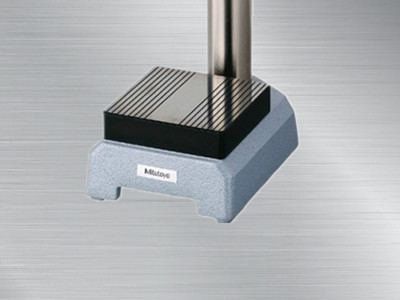

日本三豐比較儀臺架215-405-10
215-405-10比較儀臺架
日本三豐比較儀臺架
產品特點：
215 系列比較儀臺架
1. 比較儀臺架有一個穩固的鑄鐵基座，可以進行精密測量；
2.局部鋸齒狀測砧能防止非常平的工件移動,2.3μm (或更高) 的平面度有助于精確測量；
3.215-505-10 型配有螺紋柱，這樣可輕松且精確地進行粗調。
4.215-405-10 型的鋸齒狀測砧為 110×110mm。
215-505-10 型的鋸齒形測砧為 150×150mm。
規格：
|
貨號 |
型號 |
方型測砧尺寸 (W x D) |
立柱行程 |
軸套孔 |
備注 |
|
215-405-10 |
BSB-20X |
110 x 110mm |
235mm |
?8mm, ?9.53mm |
帶有 1mm 范圍內的微調 |
|
215-505-10 |
BSC-30HX |
150 x 150mm |
275mm |
?8mm, ?9.53mm, ?20mm |
帶有全程微調 |
* 安裝孔與測砧的垂直度 ：小于 0.4mm/100mm
* 請注意當在這些支架上安裝高精度光柵式測微儀時 (分辨力小于 0.1μm)，安裝孔與測砧的垂直度會影響指示表數值
產品尺寸：
選件
21JAA329: 21JAA329: Φ8mm 套管 *
21JAA330: Φ9.53mm 套管 *
21JAA331: Φ15mm 套管 *
* 僅適于 215-505-10 型
使用數顯指示表 ID-H 的應用
