日本三豐薄片型千分尺422-411,422系列BLM-30QM的直進式測微螺桿型，測量端面為薄片型，使用于不易測量的凹槽。
177-2781-6361
日本三豐薄片型千分尺422-411,422系列BLM-30QM的直進式測微螺桿型，測量端面為薄片型，使用于不易測量的凹槽。

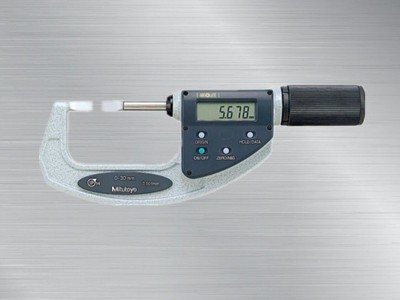

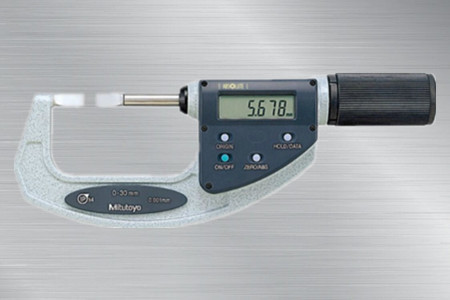

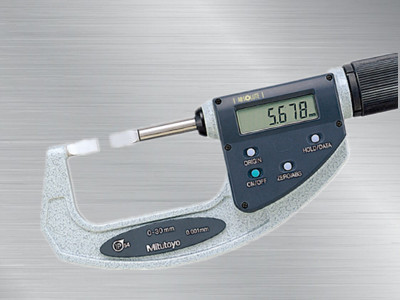

日本三豐薄片型千分尺422-411
422-411薄片型千分尺
日本三豐薄片型千分尺
產品特點：
1.測砧和測螺桿的端面為端面為薄片型，可用于測量花鍵軸、鍵槽等不易測量位置的凹槽尺寸；
2.可用硬質合金測量面；
3.直徑式測螺桿型；
4.帶有恒定測力的裝置。
產品參數：
|
數顯型Quickmike型（LCD）貨號 |
型號 |
測量范圍 |
分辨力 |
備注 |
|
422-411 |
BLM-30QM |
0-30mm |
0.001mm |
A型 |
|
422-412 |
BLM-55QM |
25-55mm |
注：1）數顯型和422-230-30型提供一個隔熱罩作為標準配件。
本類型不屬于防水規格。

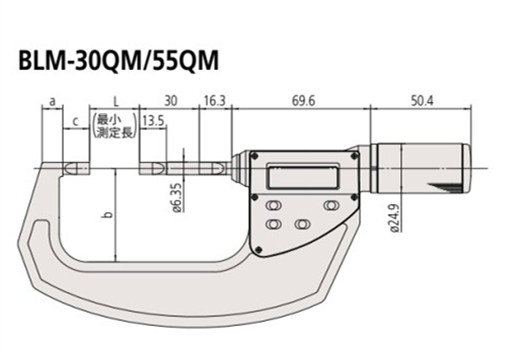

產品尺寸圖：
|
型號 |
測量范圍 |
L |
a |
b |
c |
|
BLM-25MX |
0-25mm |
0 |
11 |
31 |
12.5 |
|
BLM-50MX |
25-50mm |
25 |
12.2 |
50 |
12.6 |
|
BLM-75MX |
50-75mm |
50 |
14.6 |
57 |
13 |
|
BLM-100MX |
75-100mm |
75 |
16.7 |
76 |
16 |
|
BLM-25MX/.4T |
0-25mm |
0 |
11 |
31 |
12.5 |
|
BLM-50MX/.4T |
25-50mm |
25 |
.12.2 |
50 |
12.6 |
|
BLM-25MXW |
0-25mm |
0 |
11 |
31 |
12.5 |
|
BLM-25MXW/.4T |
0-25mm |
0 |
11 |
31 |
12.5 |
|
BLM-25 |
0-25mm |
0 |
7.8 |
32 |
15 |
|
BLM-50 |
25-50mm |
25 |
12.2 |
49 |
14.5 |
|
BLM-75 |
50-75mm |
50 |
14.6 |
60 |
14.5 |
|
BLM-100 |
75-100mm |
75 |
16.7 |
79 |
17.5 |
|
BLM-125 |
100-125mm |
100 |
18.8 |
94 |
17.9 |
|
BLM-150 |
125-150mm |
125 |
19.1 |
106 |
18.3 |
|
BLM-175 |
150-175mm |
150 |
18.2 |
118 |
18.5 |
|
BLM-200 |
175-200mm |
175 |
16.8 |
130 |
18.9 |
|
BLM-225 |
200-225mm |
200 |
18 |
143 |
17.7 |
|
BLM-250 |
225-250mm |
225 |
156 |
18.7 |
|
|
BLM-275 |
250-275mm |
250 |
169 |
||
|
BLM-300 |
275-300mm |
275 |
181 |
||
|
BLM-30QM |
0-30mm |
0 |
8.5 |
36 |
|
|
BLM-55QM |
25-55mm |
25 |
10.3 |
47 |
13.5 |
產品規格：
選件：
連接電纜
1m: 05CZA662
2m: 05CZA663
USB Input Tool
USB-ITN-E (2m): 06AFM380E
U-WAVE-T 連接電纜
02AZD790E(160mm)
02AZE140E:腳踏開關用
Quickmike
Quickmike的快速進給速度可達10mm/rev
可快速測量不同形狀的工件。
垂直方向上的測砧和測微螺桿之間的偏差。
