日本三豐齒輪外徑千分尺124-173，124系列GMB-25可更換球型測砧及測微螺桿測量面型，齒輪齒齒頂圓測量，球形測砧可；帶有恒定測力的裝置。
177-2781-6361
日本三豐齒輪外徑千分尺124-173，124系列GMB-25可更換球型測砧及測微螺桿測量面型，齒輪齒齒頂圓測量，球形測砧可；帶有恒定測力的裝置。

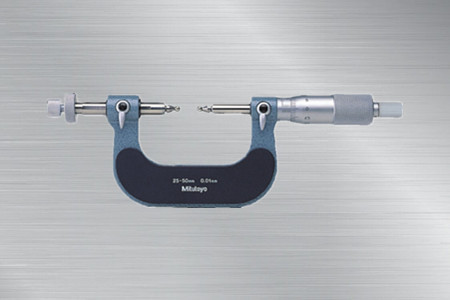

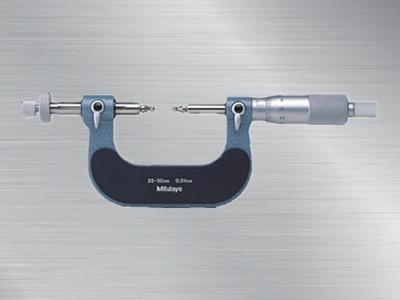

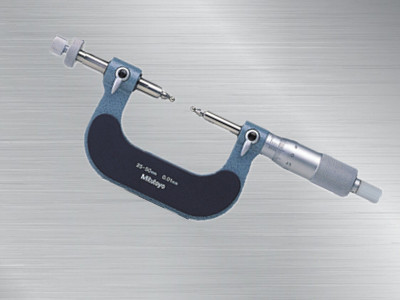

日本三豐齒輪外徑千分尺124-173
124-173外徑千分尺
日本三豐齒輪外徑千分尺
產品特點：
1.可使用鋼 (硬質合金) 球型檢測齒輪的滾柱外母線直徑。
2.達到 IP65 防水/ 防塵防護等級 (324 系列)。
3.螺紋中徑的測定：參考“精密量儀· 量具小知識”。
4.選擇不同的可更換球型測砧 — 測微螺桿測量面型，可測量不同模數的齒輪 (0.5 - 5.25)。
5.帶有恒定測力的裝置。
6.可更換球型測砧- 測微螺桿測量面：選件
產品參數：
|
普通型貨號 |
型號 |
測量范圍 |
測量范圍 |
|
124-173 |
GMB-25 |
0 - 25mm |
0.01mm |
|
124-174 |
GMB-50 |
25 - 50mm |
|
|
124-175 |
GMB-75 |
50 - 75mm |
|
|
124-176 |
GMB-100 |
75 - 100mm |
|
|
124-177 |
GMB-125 |
100 - 125mm |
|
|
124-178 |
GMB-150 |
125 - 150mm |
|
|
124-179 |
GMB-175 |
150 - 175mm |
|
|
124-180 |
GMB-200 |
175 - 200mm |
|
|
124-181 |
GMB-225 |
200 - 225mm |
|
|
124-182 |
GMB-250 |
225 - 250mm |
|
|
124-183 |
GMB-275 |
250 - 275mm |
|
|
124-195 |
GMB-300 |
275 - 300mm |

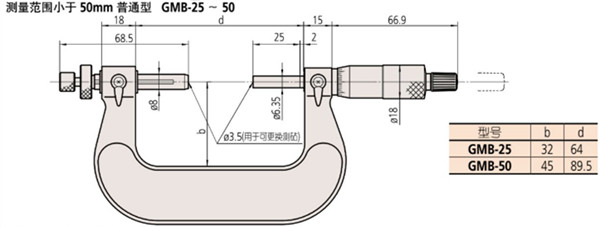

產品尺寸圖：
產品規格：
選件：可更換球形測砧-測微螺桿測量面套裝：
|
貨號 |
直徑*（mm） |
待測齒輪模數 |
中徑 |
|
124-801 |
Φ0.8 |
0.5-0.55 |
50 |
|
124-802 |
Φ1.0 |
0.6-0.65 |
45 |
|
124-803 |
Φ1.191 |
0.7-0.8 |
35-30 |
|
124-821 |
Φ1.5 |
0.9-1 |
28-26 |
|
124-804 |
Φ1.588 |
0.9-1 |
28-26 |
|
124-805 |
Φ2.0 |
1.25 |
22 |
|
124-806 |
Φ2.381 |
1.5 |
17 |
|
124-822 |
Φ2.5 |
1.5 |
17 |
|
124-807 |
Φ3.0 |
1.75 |
15 |
|
124-808 |
Φ3.175 |
- |
14 |
|
124-823 |
Φ3.5 |
2 |
13 |
|
124-809 |
Φ3.969 |
2 |
13 |
|
124-810 |
Φ4.0 |
2.25 |
11 |
|
124-824 |
Φ4.5 |
2.5 |
10 |
|
124-811 |
Φ4.763 |
2.5 |
10 |
|
124-812 |
Φ5.0 |
2.75 |
9 |
|
124-813 |
Φ5.556 |
3.0-3.25 |
8 |
|
124-814 |
Φ6.0 |
3.5 |
7 |
|
124-815 |
Φ6.35 |
3.75 |
7 |
|
124-816 |
Φ7.0 |
4 |
6.5 |
|
124-817 |
Φ7.144 |
4.25 |
6 |
|
124-818 |
Φ7.938 |
4.5 |
5.5 |
|
124-819 |
Φ8.0 |
4.75 |
5.5 |
|
124-820 |
Φ8.731 |
0.5-5.25 |
5 |
注：Φ2mm以下/硬質合金測砧
