日本三豐帶表卡尺505-731，505系列D20TX卡尺，測量范圍0~200mm，分度值為0.02mm，全新表盤移動設計，可實現極平穩地滑行并具有良好的防震保護功能；黃色指針式表盤，易讀取，可測量外徑、內徑、深度和階差，爪尖易于測量工件窄的部分。
177-2781-6361
日本三豐帶表卡尺505-731，505系列D20TX卡尺，測量范圍0~200mm，分度值為0.02mm，全新表盤移動設計，可實現極平穩地滑行并具有良好的防震保護功能；黃色指針式表盤，易讀取，可測量外徑、內徑、深度和階差，爪尖易于測量工件窄的部分。

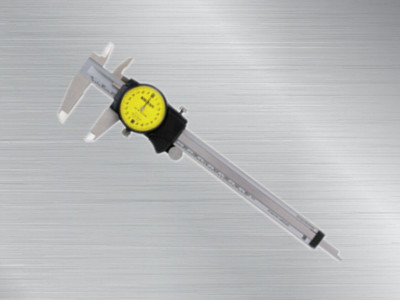

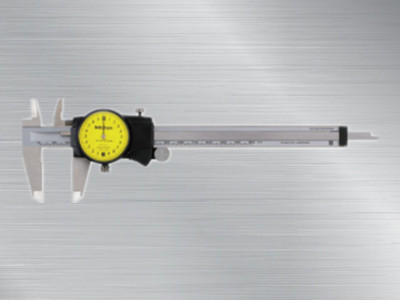

日本三豐帶表卡尺505-731
505-731帶表卡尺
日本三豐帶表卡尺
產品特點：
505系列DTX·DFX帶表卡尺
1.全新表盤移動設計，可實現極平穩地滑行并具有良好的防震保護功能；
2.滑動面采用超精加工，體驗順暢的操作感；
3.黃色指針式表盤，易讀取；
4.大型拇指調節滾輪，易操作；
5.爪尖易于測量工件窄的部分；
6.可測量外徑、內徑、深度和階差。
規格：
|
貨號 |
型號 |
測量范圍 |
精度 |
分度值 |
備注 |
|
505-730 |
D15TX |
0-150mm |
±0.03mm |
0.02mm，2mm/rev |
|
|
505-734 |
D15TXW |
用于外徑測量的硬質合金量爪 |
|||
|
505-735 |
D15TXWW |
用于外徑和內徑測量的硬質合金量爪 |
|||
|
505-732* |
D15FX |
±0.02mm |
0.01mm，1mm/rev |
- |
|
|
505-731 |
D20TX |
0-200mm |
±0.03mm |
0.02mm，2mm/rev |
|
|
505-733* |
D20FX |
0.01mm，1mm/rev |
|||
|
505-745 |
D30TX |
0-300mm |
±0.04mm |
0.02mm，2mm/rev |
*銀色外殼
讀數圖解：
產品尺寸：
|
型號 |
測量范圍 |
A |
B |
D |
H |
L |
|
D15TX |
0-150mm |
16.5 |
21 |
40 |
16 |
231 |
|
D15TXW |
||||||
|
D15TXWW |
||||||
|
D20TX |
0-200mm |
20 |
24.5 |
50 |
288 |
|
|
D30TX |
0-300mm |
22 |
27.5 |
64 |
20 |
403 |
