日本三豐防水型百分表2046S-60,2系列防水型指針式百分表，0.01mm&0.001mm分度值，具有57mm外徑的前框；所有所有型號都有限值爪和緊鎖裝置，高強度淬火不銹鋼心軸，適于高強度測量。
177-2781-6361
日本三豐防水型百分表2046S-60,2系列防水型指針式百分表，0.01mm&0.001mm分度值，具有57mm外徑的前框；所有所有型號都有限值爪和緊鎖裝置，高強度淬火不銹鋼心軸，適于高強度測量。

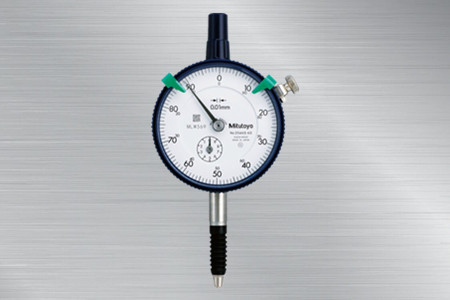

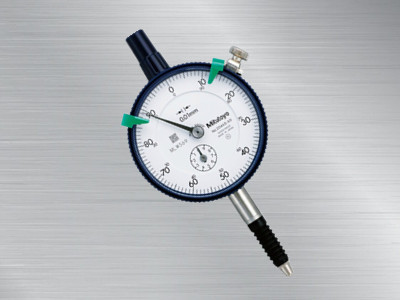

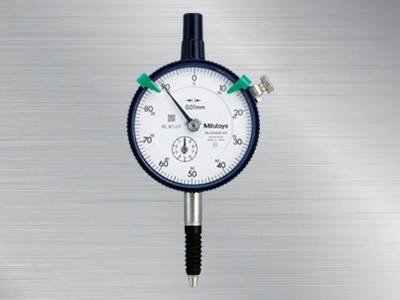

日本三豐防水型百分表2046S-60
2046S-60指針式百分表
日本三豐指針式百分表
產品特點：
2系列標準型，0.01mm&0.001mm分度值
1.防水型指示表具有57mm外徑的前框，安裝有密封墊和可折保護罩，防止水和油的滲入；
2.所有所有型號都有限值爪和緊鎖裝置；
3.鎖緊裝置和提升桿*（選件）可裝在左側或右側，這些零件可輕易組裝而不需要借助工具；
4.高強度淬火不銹鋼心軸，適于高強度測量；
5.使用硬質合金測針；
6.表蒙采用加硬圖層，具有良好的高度防劃和耐化學腐蝕性能。
產品參數：
|
貨號 |
分度值 |
測量范圍（測量范圍/每圈行程） |
指示誤差 |
重復精度 |
表盤讀數值 |
測力 |
||||
|
帶耳后蓋 |
平型后蓋 |
全量程 |
返回 |
1/10圈行程 |
1圈行程 |
|||||
|
2046S-60 |
2046SB-60 |
0.01mm |
10mm（1mm） |
13μm |
3μm |
5μm |
10μm |
3μm |
±0-100 |
2.5N以下 |
|
2044S-60 |
2044SB-60 |
0.01mm |
5mm（1mm） |
12μm |
3μm |
5μm |
10μm |
3μm |
±0-100 |
2.5N以下 |
|
2109S-70 |
2109SB-70 |
0.001mm |
1mm（0.2mm） |
5μm |
2μm |
2μm |
4μm |
0.5μm |
0-100-0 |
2.0N以下 |
|
2110S-70 |
2110SB-70 |
0.001mm |
1mm（0.1mm） |
5μm |
2μm |
2μm |
4μm |
0.5μm |
±0-100 |
2.0N以下 |
*成品檢查為縱向位置（測針向下的位置）進行可以保證精度。

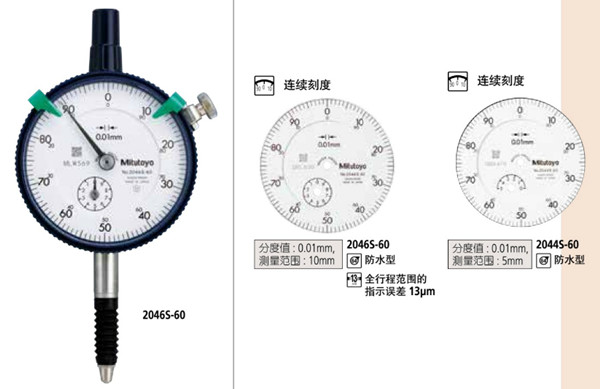

各型號表盤圖：
產品尺寸圖：
圖片解析：
|
貨號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
本金重量 |
|
|
帶耳后蓋 |
平型后蓋 |
||||||||||
|
2046S-60 |
48.8 |
70 |
57 |
17.7 |
20 |
12.3 |
29.2 |
52 |
7.6 |
146 |
137 |
|
2044S-60 |
48.8 |
70 |
57 |
17.7 |
20 |
12.3 |
29.2 |
52 |
7.6 |
147 |
138 |
|
2109S-70 |
48.8 |
65.3 |
57 |
17.7 |
20 |
12.3 |
24.3 |
52 |
7.6 |
149 |
140 |
|
2110S-70 |
48.8 |
67.5 |
57 |
17.7 |
20 |
12.3 |
26.7 |
52 |
7.6 |
150 |
141 |
