日本三豐杠桿千分尺510-121,510系列IDM-25R，適合于小批量產品原件的測量，手持式測量的設計理念，更易于準確測量，25mm的型號，設置了左右位置可選的測砧伸縮按鈕。
177-2781-6361
日本三豐杠桿千分尺510-121,510系列IDM-25R，適合于小批量產品原件的測量，手持式測量的設計理念，更易于準確測量，25mm的型號，設置了左右位置可選的測砧伸縮按鈕。

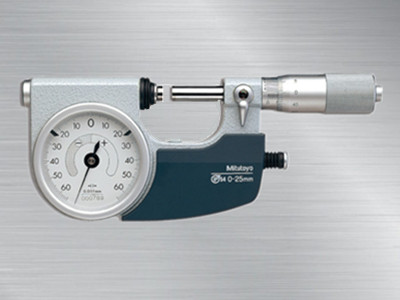

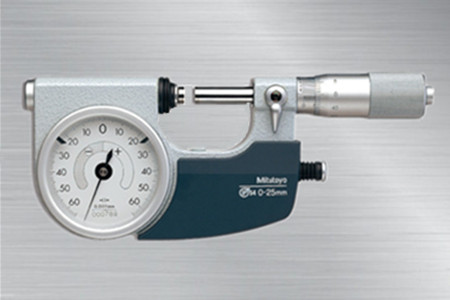

日本三豐杠桿千分尺510-121
510-121千分尺
日本三豐杠桿千分尺
產品特點：
1.適合于小批量產品原件的測量；
2.手持式測量的設計理念，更易于準確測量；
3.25mm的型號，設置了左右位置可選的測砧伸縮按鈕；
4.極大的提高了準確性：指示表物產和分度為1μm；
5.可以在直接接觸研磨冷卻劑飛沫的加工現場使用，塵水保護等級達到IP54；
6.硬涂層表蒙：提高放油，抗劃性能；
7.大尺寸指示表，易于讀取；
8.全部機型標準裝配調零功能；
9.測量面為硬質合金。
產品參數：
|
貨號 |
型號 |
測量范圍 |
指示范圍 |
分度值 |
表盤分度值 |
測力 |
伸縮測砧按鈕 |
重量 |
|
510-121 |
IDM-25R |
0-25mm |
±0.06mm |
0.001mm |
0.001mm |
5-10N |
右側 |
520g |
|
510-141 |
IDM-25RL |
左側 |
530g |
|||||
|
510-122 |
IDM-50R |
25-50mm |
670g |
|||||
|
510-123 |
IDM-75R |
50-75mm |
820g |
|||||
|
510-124 |
IDM-100R |
75-100mm |
970g |

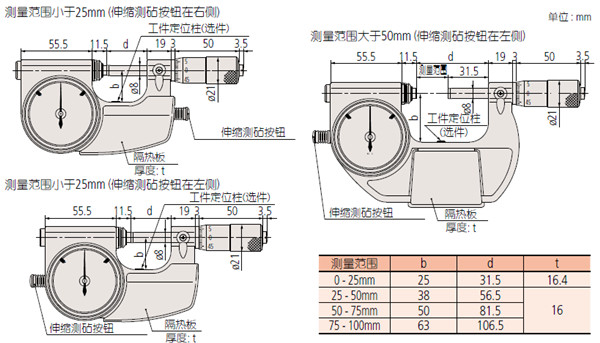

產品尺寸圖：

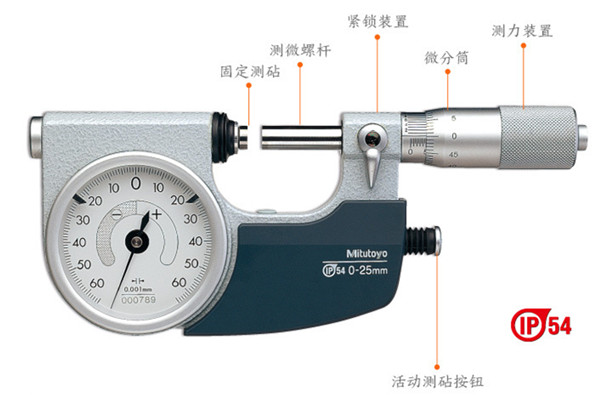

產品說明圖：
產品規格：
平面圖：0.3μm
平行度：測量范圍小于50mm型為0.6μm
測量范圍大于50mm型為1μm
精度：±2μm
測微螺桿進給誤差：3μm
指示表示值變動性：0.4μm
指示表示值誤差：1μm

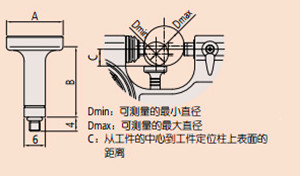

工件定位柱（選件）
實現更穩定的測量；
三種類型可供選擇，以適應不同尺寸的工件。
|
測量范圍 |
A |
B |
|
工件定位柱A 04AZA124 |
Φ16 |
23 |
|
工件定位柱B 04AZA125 |
Φ14 |
20.5 |
|
工件定位柱C 04AZA126 |
Φ14 |
15 |
產品測試圖：
510-121,510-141
|
|
Dmin |
Dmax |
C |
|
工件定位柱A |
N/A |
N/A |
N/A |
|
工件定位柱B |
4 |
16 |
5 |
|
工件定位柱C |
15 |
25 |
10.5 |
510-122
|
|
Dmin |
Dmax |
C |
|
工件定位柱A |
25 |
37 |
15.5 |
|
工件定位柱B |
30 |
42 |
18 |
|
工件定位柱C |
41 |
50 |
23.5 |
510-123
|
|
Dmin |
Dmax |
C |
|
工件定位柱A |
50 |
61 |
27.5 |
|
工件定位柱B |
54 |
66 |
30 |
|
工件定位柱C |
65 |
75 |
35.5 |
510-124
|
|
Dmin |
Dmax |
C |
|
工件定位柱A |
75 |
87 |
40.5 |
|
工件定位柱B |
80 |
92 |
43 |
|
工件定位柱C |
91 |
100 |
48.2 |
