日本三豐花鍵千分尺111-115，111系列SPM-25，測砧和心軸雙側小直徑測頭，可用于花鍵軸、槽和鍵溝等，帶有恒定測力的裝置。
177-2781-6361
日本三豐花鍵千分尺111-115，111系列SPM-25，測砧和心軸雙側小直徑測頭，可用于花鍵軸、槽和鍵溝等，帶有恒定測力的裝置。

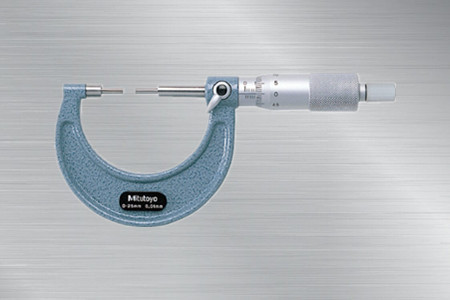

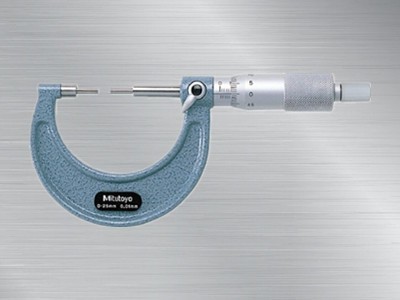

日本三豐花鍵千分尺111-115
111-115花鍵千分尺
日本三豐花鍵千分尺
產品特點：

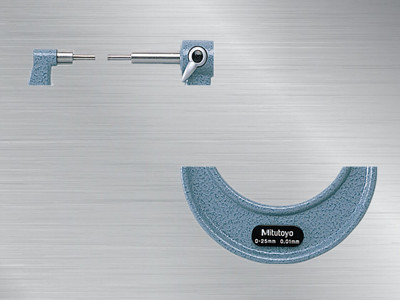

1.測砧和測微螺桿都帶有一個小直徑測頭，可用于測量花鍵軸、槽和鍵溝；
2.測量面為硬質合金；
3.帶有恒定測力的裝置。
產品參數：
|
普通型貨號 |
型號 |
測量范圍 |
分辨力 |
備注 |
|
111-215 |
SPM2-25 |
0-25mm |
0.01mm |
B型 |
|
111-115 |
SPM-25 |
A型 |
||
|
111-116 |
SPM-50 |
25-50mm |
||
|
111-117 |
SPM-75 |
50-75mm |
||
|
111-118 |
SPM-100 |
75-100mm |
||
|
111-119 |
SPM-125 |
100-125mm |
||
|
111-120 |
SPM-150 |
125-150mm |
||
|
111-121 |
SPM-175 |
150-175mm |
||
|
111-122 |
SPM-200 |
175-200mm |
||
|
111-123 |
SPM-225 |
200-225mm |
||
|
111-124 |
SPM-250 |
225-250mm |
||
|
111-125 |
SPM-275 |
250-275mm |
||
|
111-126 |
SPM-300 |
270-300mm |
||
|
機械計數型 |
||||
|
131-115 |
SPM-25K |
0-25mm |
0.01mm |
A型 |
注：關于SPM-MX/SPM2-MX的功能，MDC-MX，連接電纜（選件）只能使用防水專用型。

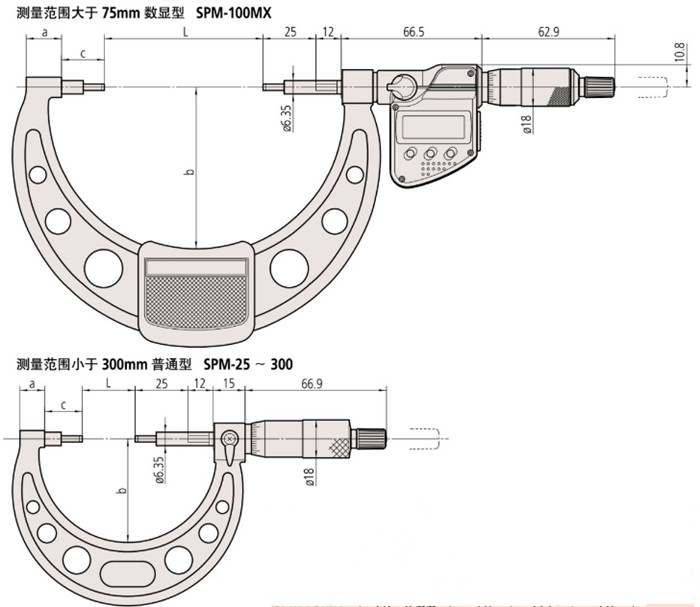

產品尺寸：
|
貨號 |
型號 |
L |
a |
b |
c |
|
SPM-25MX |
0-25mm |
0 |
7.3 |
32.5 |
17.5 |
|
SPM2-25MX |
|||||
|
SPM-50MX |
25-50mm |
25 |
10.1 |
47 |
|
|
SPM2-50MX |
|||||
|
SPM-75MX |
50-75mm |
50 |
11.5 |
60 |
|
|
SPM2-75MX |
|||||
|
SPM-100MX |
75-100mm |
75 |
16.7 |
76 |
20.3 |
|
SPM2-100MX |
|||||
|
SPM2-25 |
0-25mm |
0 |
10 |
38 |
17.5 |
|
SPM-25 |
|||||
|
SPM-50 |
25-50mm |
25 |
12 |
49 |
|
|
SPM-75 |
50-75mm |
50 |
14 |
60 |
|
|
SPM-100 |
75-100mm |
75 |
16.7 |
79 |
20.3 |
|
SPM-125 |
100-125mm |
100 |
18.8 |
94 |
20.7 |
|
SPM-150 |
125-150mm |
125 |
19.1 |
106 |
21.1 |
|
SPM-175 |
150-175mm |
150 |
18.2 |
118 |
21.3 |
|
SPM-200 |
175-200mm |
175 |
16.8 |
130 |
21.7 |
|
SPM-225 |
200-225mm |
200 |
18 |
143 |
20.5 |
|
SPM-250 |
225-250mm |
225 |
156 |
21.5 |
|
|
SPM-275 |
250-275mm |
250 |
169 |
||
|
SPM-300 |
275-300mm |
275 |
181 |
產品規格：
規格：
平面度 :0.3μm
平行度 :( 2 + 最大測量長度/100 ) μm ( 小數圓整)
精度
111系、131系列精度：
±( 2 + 最大測量長度/75 ) μm ( 小數圓整)
不含量化誤差
