日本三豐尖爪數顯卡尺573-646-20，573系列尖爪型NTD14P-P15M,專門設計用于測量難以測量的內側位置，IP67絕對數顯卡尺，平滑滑動操作模式，帶數字顯示屏型，對有測量數據輸出接口的型號，可被應用于統計過程控制和測量系統中。
177-2781-6361
日本三豐尖爪數顯卡尺573-646-20，573系列尖爪型NTD14P-P15M,專門設計用于測量難以測量的內側位置，IP67絕對數顯卡尺，平滑滑動操作模式，帶數字顯示屏型，對有測量數據輸出接口的型號，可被應用于統計過程控制和測量系統中。

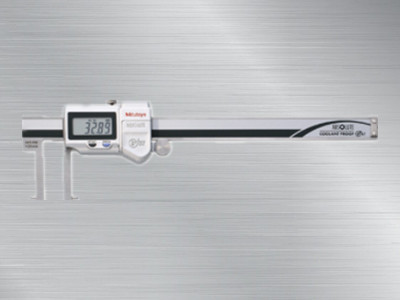

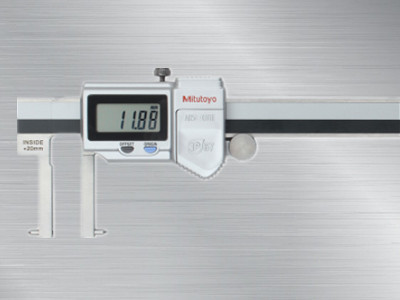

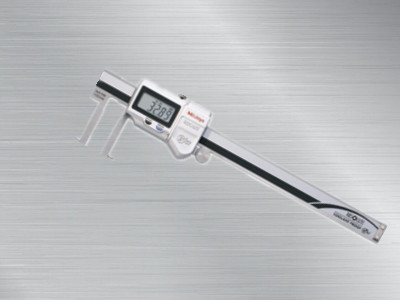

日本三豐尖爪數顯卡尺573-646-20
573-646-20數顯卡尺
日本三豐尖爪數顯卡尺
產品特點：
ABSOLUTE內徑卡尺
573,536系列刀刃型、內凹槽型、尖爪型
NTD14/14G/14P·NT14/14G/14P
1.專門設計用于測量難以測量的內側位置;
2.IP67絕對數顯卡尺;
3.平滑滑動操作模式，帶數字顯示屏型；
4.對有測量數據輸出接口的型號，可被應用于統計過程控制和測量系統中。
通過參數
精度：參見規格
量化誤差：不包括量化誤差(數顯型）
長度標準：ABSOLUTE電磁感應式線性編碼器
最大響應速度：無限制
電池：SR44（1個）,938882
用于數顯顯示（標準附件）
電池壽命：正常使用情況下約為3年
塵/水防護等級：達到IP67防護等級（IEC 60529)*
*使用后請進行防銹處理。
規格：
數顯型
|
貨號 |
型號 |
測量范圍 |
分辨力 |
精度 |
備注 |
|
573-642-20 |
NTD14-P20M |
10-200mm |
0.01mm |
±0.05mm |
刀刃型，可測量最小孔徑：Φ10mm |
|
573-643-20* |
NTD14-P20K |
||||
|
573-645-20** |
NTD14G-P15M |
10.1-160mm |
±0.05mm |
內凹槽型，可測量最小孔徑：Φ10.1mm |
|
|
573-647-20* |
NTD14G-P15K |
||||
|
573-646-20** |
NTD14P-P15M |
20.1-1700mm |
±0.03mm |
尖爪型，可測量最小孔徑：Φ20.1mm |
|
|
573-648-20* |
NTD14P-P15K |
*沒有拇指滾輪
**帶偏置功能，顯示實際測量值

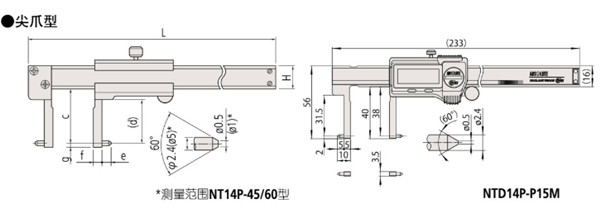

產品尺寸圖：
|
型號 |
測量范圍 |
c |
d |
e |
f |
g |
h |
l |
|
NT14P-15 |
150mm |
38 |
31 |
5 |
5 |
2 |
16 |
229 |
|
NT14P-30 |
300mm |
98 |
89 |
5 |
10 |
2 |
20 |
403 |
|
NT14P-45 |
450mm |
145 |
136 |
10 |
25 |
5 |
25 |
610 |
|
NT14P-60 |
600mm |
145 |
136 |
10 |
25 |
5 |
25 |
750 |
選件：
IT/DP/MUX連接電纜
05CZA624：帶有數據開關的SPC電纜（1m）
05CZA625：帶有數據開關的SPC電纜（2m）
USB Input Tool
06AFM380A：SPC電纜USB-ITN-A(2m）
U-WAVE-T連接電纜
02AZD790A:含數據按鈕的U-WAVE用SPC電纜（160mm）
02AZE140A：腳踏開關用SPC電纜
