日本三豐快速杠桿卡規523-121,523系列PSM-25R帶表快速杠桿卡規，對批量生產的工件直接進行GO/NO-GO判斷，臺架式測量的設計理念，更易于準確測量。
177-2781-6361
日本三豐快速杠桿卡規523-121,523系列PSM-25R帶表快速杠桿卡規，對批量生產的工件直接進行GO/NO-GO判斷，臺架式測量的設計理念，更易于準確測量。

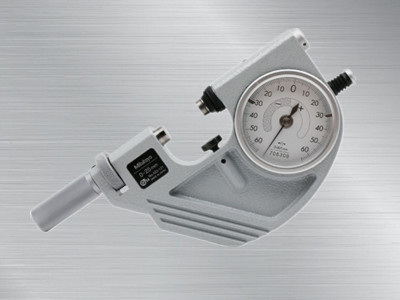

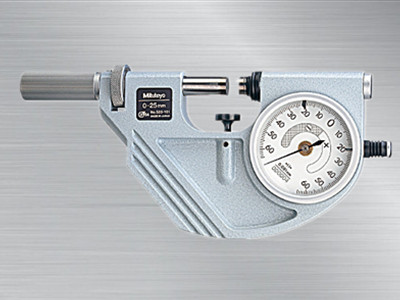

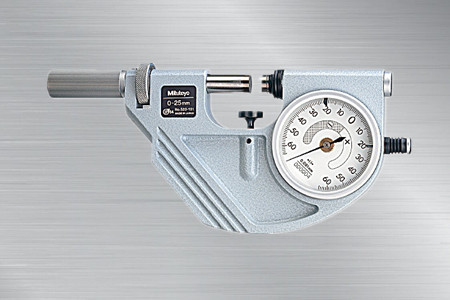

日本三豐快速杠桿卡規523-121
523-121杠桿卡規
日本三豐快速杠桿卡規
產品特點：
1.適合于大批量產品的測量
2.臺架式測量的設計理念，更易于準確測量；
3.極大的提高了準確性：指示表誤差和分度值為1μm；
4.達到IP54塵/水防護等級；
5.硬涂層表蒙：提高放油，抗劃性能；
6.大尺寸指示表，易于讀取；
7.公差指示器易于設定周期，方便用于GO/±NG；
8.全部機型標準裝配調零功能；
9.標準裝配適合于穩定性能差的工件測量德可調式工件限制器；
10.測量面為硬質合金。
產品參數：
|
貨號 |
型號 |
測量范圍 |
表盤分度值 |
測力 |
重量 |
|
523-121 |
PSM-25R |
0-25mm |
0.001mm |
5-10N |
740g |
|
523-122 |
PSM-50R |
25-50mm |
840g |
||
|
523-123 |
PSM-75R |
50-75mm |
950g |
||
|
523-124 |
PSM-100R |
75-100mm |
1080g |

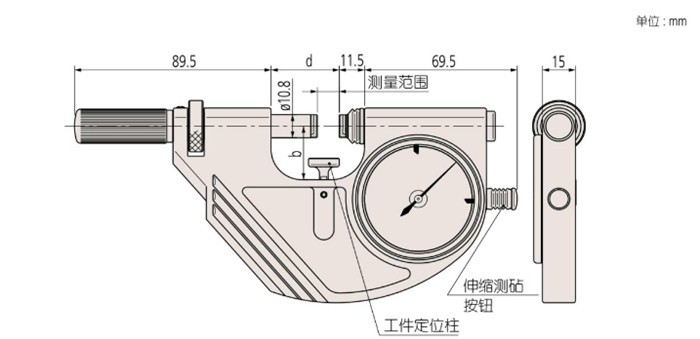

產品尺寸圖：
|
型號 |
測量范圍 |
b |
d |
|
PSM-25R |
0-25mm |
25 |
31 |
|
PSM-50R |
25-50mm |
35 |
56 |
|
PSM-75R |
50-75mm |
47 |
81 |
|
PSM-100R |
75-100mm |
60 |
106 |
產品規格：
達到IP54塵/水防護等級
指示表：
指示范圍：±0.06mm
重復指示精度：0.4μm
表盤指示精度：1μm
平面度：0.3μm
平行度：測量范圍小于50mm型為0.6μm
測量范圍大于50mm型為1μm
