日本三豐快速孔徑千分尺568-364，568系列ABSOLUTE快速孔徑千分尺SBM-16CX，數顯快速型，利用杠桿操作的內徑測量儀，能夠簡便快速地進行測量；鈦涂層的量爪提供優質耐用性和耐沖擊性，并能讓儀器測量到盲孔的底部。
177-2781-6361
日本三豐快速孔徑千分尺568-364，568系列ABSOLUTE快速孔徑千分尺SBM-16CX，數顯快速型，利用杠桿操作的內徑測量儀，能夠簡便快速地進行測量；鈦涂層的量爪提供優質耐用性和耐沖擊性，并能讓儀器測量到盲孔的底部。

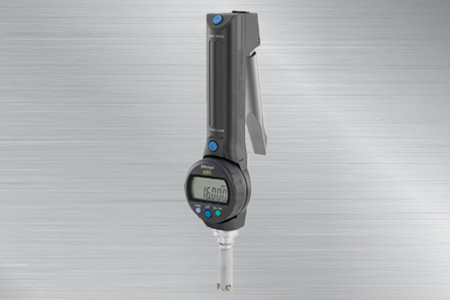

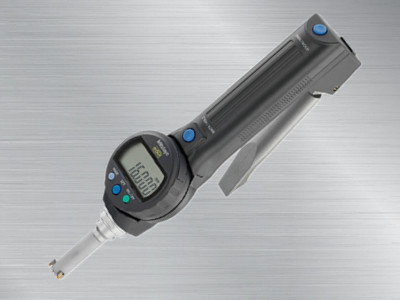

日本三豐快速孔徑千分尺568-364
568-364孔徑千分尺
日本三豐快速孔徑千分尺
產品特點：
ABSOLUTE Borematic
568系列ABSOLUTE快速孔徑千分尺
SBM-CX
1.數顯快速型，利用杠桿操作的內徑測量儀，能夠簡便快速地進行測量；
2.鈦涂層的量爪提供優質耐用性和耐沖擊性，并能讓儀器測量到盲孔的底部；
3.三爪接觸測頭保證可以獲得高度可重復的測量數據；
4.絕對型線性編碼器能夠避免超速誤差；
5.GO/NO-GO判斷功能；
6.雙保持功能按鈕，最佳定位，保持優良的可操作性；
7.330°可旋轉型顯示屏裝置，能夠從任何角度讀取數值；
8.能測量盲孔底部；
|
測量范圍 |
L3(mm） |
L4（mm） |
L5（mm） |
|
6-12 |
2以下 |
- |
2.5 |
|
12-20 |
0.3以下 |
5.6 |
3.5 |
|
20-30 |
8.3 |
5.2 |
|
|
30-50 |
13 |
10 |
|
|
50-125 |
17 |
14 |
10.數字輸出端口可組入統計過程控制和網絡化測量系統；
11.接口輸入工具可將測量數據轉為鍵盤信號，然后直接輸入現成的電子表格軟件的單元格，比如EXCEL;
12.可更換測頭的孔徑千分尺可提供部分套裝和全部套裝選擇；
13.關于環規的詳情。

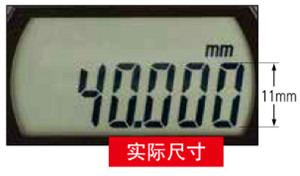

大型號液晶顯示屏

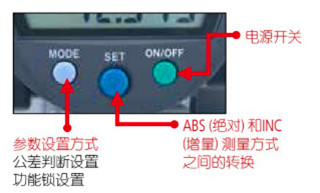

三大按鈕

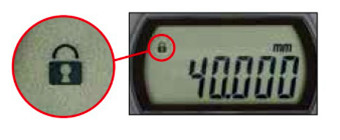

功能鎖定
規格：
單體
|
貨號 |
型號 |
測量范圍*2 |
精度 *1 |
重量 |
選件*2 |
|
|
接長桿（選件） |
SPC電纜 |
|||||
|
568-361 |
SBM-8CX |
6-8mm |
±5μm（最大差值5μm） |
480g |
952322（100mm） |
905338（1m） 905409（2m） |
|
568-362 |
SBM-10CX |
8-10mm |
485g |
|||
|
568-363 |
SBM-12CX |
10-12mm |
||||
|
568-364 |
SBM-16CX |
12-16mm |
475g |
952621（150mm） |
||
|
568-365 |
SBM-20CX |
16-20mm |
480g |
|||
|
568-366 |
SBM-25CX |
20-25mm |
±6μm（最大差值6μm） |
540g |
952622（150mm） |
|
|
568-367 |
SBM-30CX |
25-30mm |
555g |
|||
|
568-368 |
SBM-40CX |
30-40mm |
565g |
|||
|
568-369 |
SBM-50CX |
40-50mm |
610g |
|||
|
568-370 |
SBM-63CX |
50-63mm |
730g |
952623（150mm） |
||
|
568-371 |
SBM-75CX |
62-75mm |
740g |
|||
|
568-372 |
SBM-88CX |
75-88mm |
790g |
|||
|
568-373 |
SBM-100CX |
87-100mm |
800g |
|||
|
568-374 |
SBM-113CX |
100-113mm |
900g |
|||
|
568-375 |
SBM-125CX |
112-125mm |
910g |
*1不包括量化誤差；
*2使用其它套裝的副測頭增加測量范圍都是不可取的。（不能保證測量精度的準確性）。
注：精度：整個測量面測量到的值；
最大差值：精度范圍內最大值和最小值之差；
環規為選件。

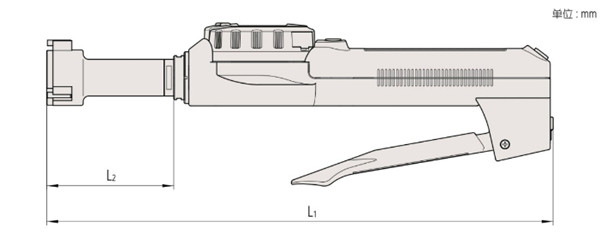

產品尺寸圖：
|
型號 |
測量范圍 |
L2 |
L1 |
|
SBM-8CX,10CX,12CX |
6-8,8-10,10-12mm |
83 |
284 |
|
SBM-16CX,20CX, |
12-16,16-20mm |
53 |
255 |
|
SBM-25CX,30CX, |
20-25,25-30mm |
59 |
261 |
|
SBM-40CX,50CX, |
30-40,40-50mm |
67 |
269 |
|
SBM-63CX,75CX,88CX,100CX,113CX,125CX |
50-63,62-75,75-88,87-100，100-113,112-125mm |
75 |
277 |
測量范圍不同，外觀也不同。

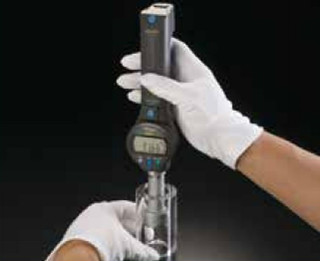

產品案例額圖：
選件：
USB Input Tool (2m): 06AFM380F
U-WAVE-T 連接電纜
02AZD790F(160mm)
02AZE140F:腳踏開關用
