日本三豐快速杠桿千分尺523-141,523系列PSM-25S帶表快速杠桿卡規，適合于大批量產品的測量，根據測量要求，可選用不用類型的指示表，測量面為硬質合金。
177-2781-6361
日本三豐快速杠桿千分尺523-141,523系列PSM-25S帶表快速杠桿卡規，適合于大批量產品的測量，根據測量要求，可選用不用類型的指示表，測量面為硬質合金。

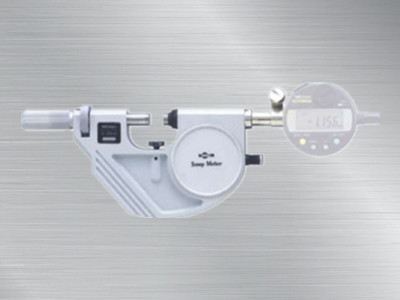

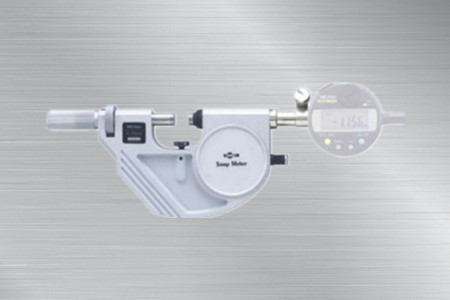

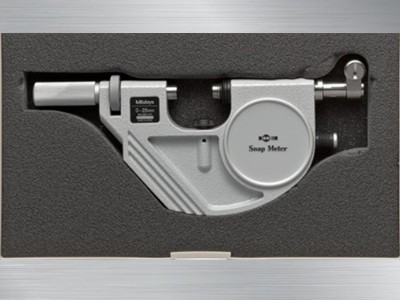

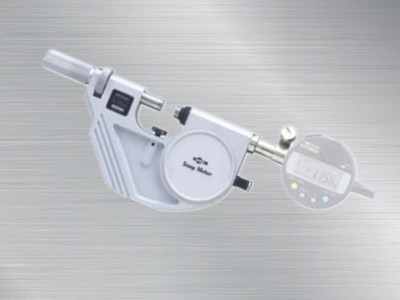

日本三豐快速杠桿千分尺523-141
523-141杠桿千分尺
日本三豐快速杠桿千分尺
產品特點：
1.適合于大批量產品的測量；
2.根據測量要求，可選用不用類型的指示表；
3.測量面為硬質合金。
產品參數：
|
貨號 |
型號 |
測量范圍 |
測砧行程 |
測力* |
重量 |
|
523-141 |
PSM-25S |
0-25mm |
2mm |
5-10N |
710g |
|
523-142 |
PSM-50S |
25-50mm |
810g |
||
|
523-143 |
PSM-75S |
50-75mm |
920g |
||
|
523-144 |
PSM-100S |
75-100mm |
1050g |
*不裝指示表時在測砧從自由位置縮進1mm處測量。

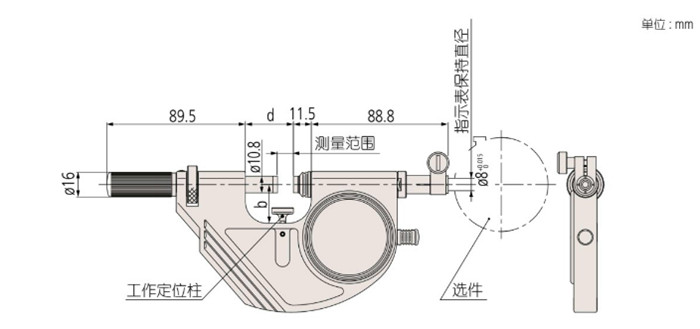

產品尺寸圖：
|
型號 |
測量范圍 |
b |
d |
|
PSM-25S |
0-25mm |
25 |
31 |
|
PSM-50S |
25-50mm |
35 |
56 |
|
PSM-75S |
50-75mm |
47 |
81 |
|
PSM-100S |
75-100mm |
60 |
106 |
產品規格：
平面度：0.3μm
平行度：測量范圍小于50mm型為0.6μm
測量范圍大于50mm型為1μm
重復指示：0.4μm

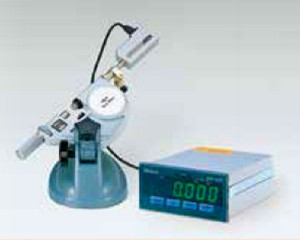

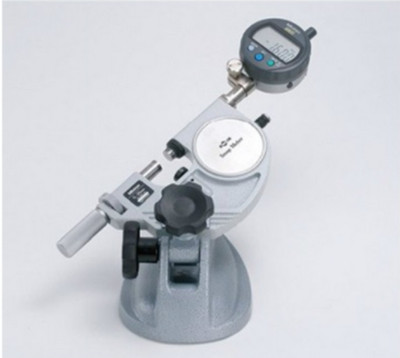

量具使用的典型事例
ID-C(0.001mm)/543-390B
LGF-L(0.0001)542-181&計數器542-015
ABS數顯指示表
光柵式測微儀和計數器
