日本三豐Mitutoyo指針式千分表1109S-10，1系列指示表S型便攜式小表盤，緊湊型設計的指針式指示表，嵌入夾具內部也不占空間。所有型號都有限值爪和鎖緊裝置；高強度淬活不銹鋼心軸，適于高強度測量，使用硬質合金測針。
177-2781-6361
日本三豐Mitutoyo指針式千分表1109S-10，1系列指示表S型便攜式小表盤，緊湊型設計的指針式指示表，嵌入夾具內部也不占空間。所有型號都有限值爪和鎖緊裝置；高強度淬活不銹鋼心軸，適于高強度測量，使用硬質合金測針。

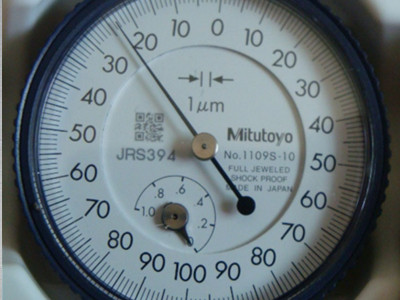

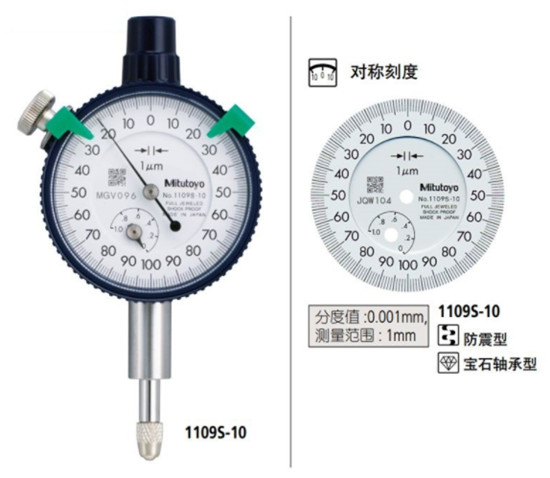

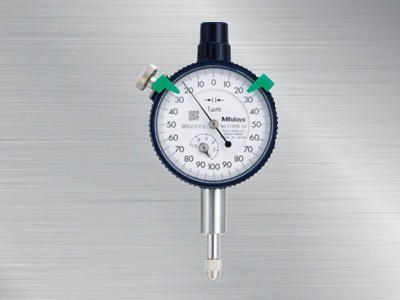

日本三豐Mitutoyo指針式千分表1109S-10
1109S-10指針式千分表
日本三豐Mitutoyo指針式千分表
產品特點：
1.緊湊型設計的指針式指示表，嵌入夾具內部也不占空間；
2.所有型號都有限值爪和鎖緊裝置；
3.表盤和0型圈一起密封，可有效防止水和油從正面入侵；
4.高強度淬活不銹鋼心軸，適于高強度測量；
5.使用硬質合金測針；
6.表蒙采用加硬圖層具有良好的高度防劃和耐化學腐蝕性能。
產品參數：
|
貨號 |
分度值 |
測量范圍（測量范圍/每圈行程） |
指示誤差 |
重復精度 |
表盤讀數值 |
測力 |
||||
|
帶耳后蓋 |
平型后蓋 |
全量程 |
返回 |
1/10圈行程 |
1圈行程 |
|||||
|
1013S-10 |
1013SB-10 |
0.002mm |
1mm（0.2mm） |
6μm |
2.5μm |
2.5μm |
5μm |
1μm |
0-100-0 |
1.5N以下 |
|
1040S |
1040SB |
0.01mm |
3.5mm（0.5mm） |
13μm |
4μm |
8μm |
11μm |
3μm |
±0-50 |
1.4N以下 |
|
1041S |
1041SB |
0.01mm |
3.5mm（0.5mm） |
13μm |
4μm |
8μm |
11μm |
3μm |
0-25-0 |
1.4N以下 |
|
1044S |
1044SB |
0.01mm |
5mm（1mm） |
13μm |
4μm |
8μm |
11μm |
3μm |
±0-100 |
1.4N以下 |
|
1044S-15 |
1044SB-15 |
0.01mm |
5mm（1mm） |
13μm |
4μm |
8μm |
11μm |
3μm |
±0-100 |
0.4N以下 |
|
1044S-60 |
1044SB-60 |
0.01mm |
5mm（1mm） |
13μm |
4μm |
8μm |
11μm |
3μm |
±0-100 |
2.0N以下 |
|
1045S |
1045SB |
0.01mm |
5mm（1mm） |
13μm |
4μm |
8μm |
11μm |
3μm |
0-50-0 |
1.4N以下 |
|
1109S-10 |
1109SB-10 |
0.001mm |
1mm（0.2mm） |
5μm |
2μm |
2.5μm |
4.5μm |
1μm |
0-100-0 |
1.5N以下 |
|
1124S |
1124SB |
0.005mm |
3.5mm（0.5mm） |
12μm |
3.5μm |
6μm |
10μm |
3μm |
±0-50 |
1.4N以下 |
*成品檢查為縱向位置（測針向下的位置）進行可以保證精度。
產品尺寸圖：
|
貨號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
本金重量(g) |
|
|
帶耳后蓋 |
平型后蓋 |
||||||||||
|
1040S |
32.5 |
46 |
40 |
14.5 |
20 |
13.8 |
12.2 |
38 |
6.6 |
90 |
70 |
|
1041S |
32.5 |
46 |
40 |
14.5 |
20 |
13.8 |
12.2 |
38 |
6.6 |
90 |
70 |
|
1044S |
32.5 |
47.5 |
40 |
14.5 |
20 |
13.8 |
13.7 |
38 |
6.6 |
90 |
70 |
|
1044S-15 |
32.5 |
47.5 |
40 |
14.5 |
20 |
13.8 |
13.7 |
38 |
6.6 |
90 |
70 |
|
1045S |
32.5 |
47.5 |
40 |
14.5 |
20 |
13.8 |
13.7 |
38 |
6.6 |
90 |
70 |
|
1109S-10 |
32.5 |
49 |
40 |
14.5 |
20 |
13.8 |
15.2 |
38 |
6.6 |
95 |
75 |
|
1013S-10 |
32.5 |
49 |
40 |
14.5 |
20 |
13.8 |
15.2 |
38 |
6.6 |
95 |
75 |
|
1124S |
32.5 |
46 |
40 |
14.5 |
20 |
13.8 |
12.2 |
38 |
6.6 |
90 |
70 |
|
1044S-60 |
32.5 |
57 |
40 |
14.5 |
20 |
12.2 |
24.8 |
38 |
6.6 |
90 |
70 |
